Tour à métaux Optimum TU 3610 V

http://www.optimachines.com/10537-12411-thickbox/tour-a-metaux-optimum-tu-3610v.jpg
Optimum
  • Tour à métaux Optimum TU 3610V

3403130

14 690,00 € HT

Service clients
03 20 03 69 17


Livraison
48/72H


Paiement
Sécurisé

Descriptif produit

Tour de précision* entièrement équipé avec variateur de vitesses SIEMENS Sinamics G120D, tourelle à changement rapide et système de visualisation 3 axes DPA 2000 S.

  • Glissières de banc trempées et rectifiées avec précision
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1-4)
  • Equipé d’un variateur de vitesses Siemens Sinamics G120D
  • Contrôle de la vitesse selon la directive machines-outils
  • Equipé d’un filtre EMC (protection électro-magnétique)
  • Système d’arrosage complet avec niveau de remplissage et séparateur d’huile; grande facilité de remplissage et de nettoyage
  • Précision de concentricité du nez de broche < 0.015 mm
  • Pignons et arbres trempés et rectifiés avec précision, montés sur roulements haute qualité et lubrifiés par bain d’huile
  • Limiteur de couple sur la barre de chariotage
  • Arrêt d’urgence “coup de poing”, protection moteur, sectionneur verrouillable
  • Inversion de rotation droite/gauche par commande au tablier
  • Tourelle à changement rapide, équipée d’un porte-outil
  • Lampe de travail halogène de série
  • Equipé d’une protection de vis mère
  • Nouveau socle de machine avec tiroirs montés sur glissières
  • Carter de protection de tourelle de grandes dimensions
  • Guidage des câbles par chaîne porte-câbles
  • Frein à pied mécanique
  • Système électrique avec composants Siemens
  • Appareil à retomber dans le pas réglable
  • Visualisation 3 axes DPA 2000 S avec règles en verre
  • Affichage digital de la vitesse de broche
  • Réduction significative des temps d’usinage
  • Très haute précision de travail
  • Baisse considérable des erreurs d’usinage
  • Ecran anti-reflet
  • Certificat de tolérances



*Ces produits sont des fins de série ou modèles d'exposition uniquement vendus par la société Opti-Machines



Entretien

  • Boîte de vitesse de broche : huile SP grade 100 (non fournie)
  • Boîte des avances : huile SP grade 150 (non fournie)
  • Tablier : huile SP grade 150 (non fournie)
  • Glissières : huile ISO grade 68 (non fournie)



Converter SINAMICS G120D

  • Fontions de sécurité élevées (STO, SLS)
  • Système de récupération d'énergie
  • Economie d'énergie jusqu'au 20%
  • Aucune résistance de freinage requise
  • Capacité de diagnostic rapide au moyen de LED
  • Surveillance indépendante et continue de la vitesse
  • Cartérisation métallique haute protection (IP65)
  • EMC classe C2 selon la norme EN 61800-3
  • Sinumerik Safety Integrated inclus, sans capteur
  • STO - Safe Torque Off selon les normes EN 61800-5
  • SLS - Safety Limited Speed selon les normes EN 61800-5
  • Plus d'informations (voir documents joints)



Accessoires de série

  • Mandrin 3 mors Ø 160 mm concentrique
  • Mandrin 4 mors Ø 200 mm indépendants
  • Plateau de broche Ø 320 mm
  • Douille de réduction CM5 / CM3
  • 2 pointes fixes CM 3
  • Lunette fixe passage jusqu'au Ø 100 mm
  • Lunette à suivre passage jusqu'au Ø 95 mm
  • Système de visualisation 3 axes
  • Règles en verre
  • Socle de machine monté
  • Carter arrière monté
  • Carter de mandrin asservi
  • Carter de protection de tourelle
  • Lampe de travail halogène
  • Appareil à retomber dans le pas
  • Tourelle à changement rapide
  • 1 porte-outil pour tourelle
  • Système d'arrosage complet
  • Kit de pignons d'avances
  • Butée à réglage fin
  • Clefs de service



A saisir rapidement, vente jusqu'à épuisement des stocks.


Tableau technique

  • Puissance moteur 4 kW 400V / 3 Ph ~ 50 Hz
  • Puissance système d'arrosage 40 W
  • Hauteur de pointes 180 mm
  • Entrepointes 1000 mm
  • Diamètre usinable max. 356 mm
  • Diamètre max. au-dessus du chariot 220 mm
  • Diamètre max. sous le banc rompu 516 mm
  • Longueur du banc rompu 240 mm
  • Largeur de banc 205 mm
  • Vitesse de broche 30 à 550 T/min. / 160 à 3000 T/min.
  • Plage de vitesses 2 plages, par vario
  • Cône Morse de broche CM 5
  • Attachement de broche Camlock DIN ISO 702.2 Nr.4 (D1-4)
  • Alésage de broche Ø 38 mm
  • Course du chariot supérieur 95 mm
  • Course du chariot transversal 180 mm
  • Cône Morse de poupée mobile CM 3
  • Course du fourreau de poupée mobile 126 mm
  • Avances longitudinales 0.043 à 0.653 mm/T. , 42 avances
  • Avances transversales 0.015 à 0.220 mm/T. , 42 avances
  • Filetage métrique 0.45 à 7.5 mm/T. , 37 pas
  • Filets au pouce 112 à 4 TPI , 28 pas
  • Capacité max. de la tourelle 4 positions 16 mm

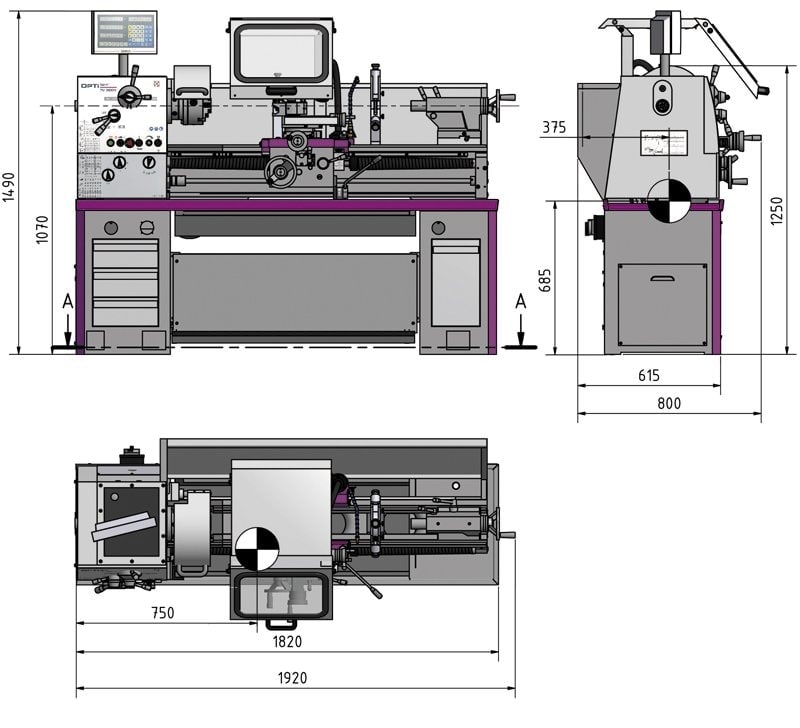

  • Dimensions (L x l x h) 1920 x 800 x 1250 mm
  • Poids net (brut) 880 kg (960 kg)
