Pack Tour à métaux Optimum TH 3309 D (230 V) Optimum

  • Prix réduit
Pack Tour à métaux  Optimum TH 3309 D (230 V)
  • Pack Tour à métaux  Optimum TH 3309 D (230 V)
Pack Tour à métaux  Optimum TH 3309 D (230 V)
7 180,80 €HT
6 099,00 €
HT
34020401P
Ajouter les frais de port

6 099,00€HT 480.000000

Quantité

  • Retrait gratuit au showroom (Bondues)
  • Livré sous 48/72h
  • Paiement 100% sécurisé
  • Des experts disponibles au : 03 20 03 69 17
Imprimer la fiche technique

Tour de haute précision. Équipé d'un afficheur digital DPA 21.

Le pack comprend
  • Arbre CM3 B16
  • Mandrin auto serrant 1-13 mm B16
  • jeu de 5 outils 16X16 mm à plaquettes
  • Pointe tournante Quantum CM3



Descriptif :

  • Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
  • Précision de concentricité du nez de broche < 0.015 mm
  • Boîte d’avance souple, pignons trempés et lubrifiés par bain d’huile
  • Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
  • Décalage latéral de la poupée mobile pour le tournage conique long
  • Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
  • Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
  • Protection électrique du moteur
  • Transformateur basse tension 24 volts
  • Sélectionneur principal verrouillable
  • Tiroir à copeaux monté sur glissières
  • Lampe de travail LED
  • Socle de série
  • Produit de la marque Optimum (conception et qualité allemande)



Afficheur digital DPA 21

  • Clavier convivial étanche aux projections et équipé d‘un écran anti-reflet
  • Réduction considérable des temps d‘usinage
  • Haute précision de travail
  • Clavier simple lecture rapide
  • Règles en verre équipant les 3 axes
  • Réduction du taux d‘erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

Cône Morse de poupée mobile (tour)
CM 3
Array[0]
196 mm
Diamètre du fourreau
Ø 32 mm
Puissance moteur
1,5 kW / 230 V / 1 Ph ~ 50 Hz
Hauteur de pointes
156 mm
Entrepointes
830 mm
Diamètre usinable max.
350 mm (au-dessus du banc)
Diamètre max. sous le banc rompu
196 mm
Longueur du banc rompu
170 mm
Largeur de banc
Vitesse de broche
60 - 2000 T/min.
Nombre de vitesses
16
Cône Morse de broche
CM 5
Attachement de broche
DIN ISO 702.2 Nr.4
Alésage de broche
Ø 38 mm
Course du chariot supérieur
98 mm
Course du chariot transversal
164 mm
Cône Morse de poupée mobile
CM 3
Course du fourreau de poupée mobile
110 mm
Avances longitudinales
0.052 à 1.392 mm/T. , 32 avances
Avances transversales
0.014 à 0.58 mm/T. , 32 avances
Filetage métrique
0.4 à 7 mm/T. , 26 pas
Filets au pouce
56 à 4 TPI , 34 pas

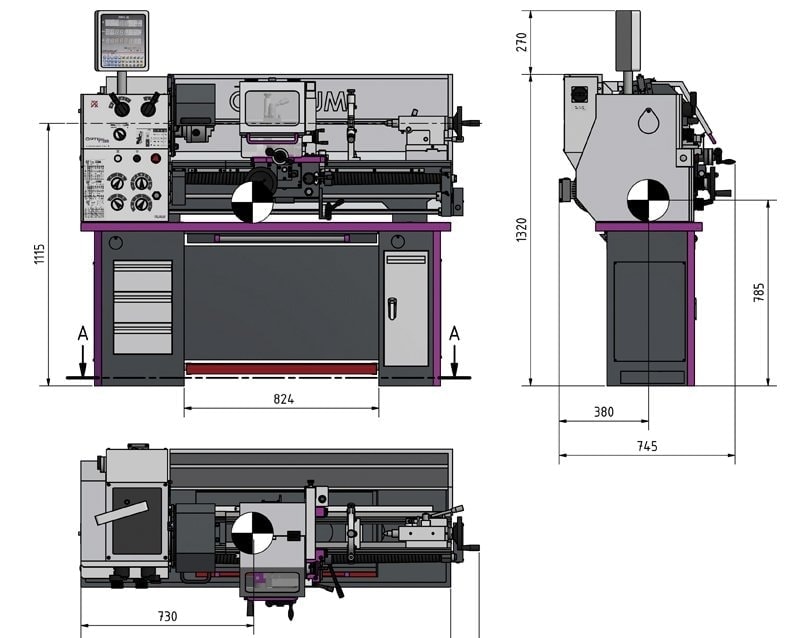

Dimensions (L x l x h)
1635 x 745 x 1590 mm
Poids net (brut)
430 kg (480 kg)
Accessoires de série
Mandrin 3 mors Ø 160 mm, Lunette fixe 19 - 70 mm, Lunette à suivre 16 - 50 mm, Lampe de travail LED, Douille de réduction CM 5 / CM 3, 2 pointes fixes CM 3, Tourelle 4 positions, Kit de pignons d'avance, Clefs de service
