Description
- Machine très rigide. Exécution robuste en fonte massive
- Pour les travaux de perçage et de fraisage
- Table croisée de grandes dimensions, usinée et rectifiée avec précision, avec rainurage en “T”, renforts arrière et double verrouillage, échelle millimétrique
- Embase de machine avec rainurage pour fixer directement les pièces de grandes dimensions
- Grand diamètre de colonne procurant rigidité et stabilité assurant un travail précis et silencieux
- Large plage de vitesses 95 - 3200 T/min.
- Changement de vitesse simple et rapide par les leviers en façade (2 x 6) soit 12 vitesses parfaitement étagées
- Table rotative à 360° autour de la colonne
- Tête inclinable à ± 45°
- Equipée d’une descente fine pilotée par volant en façade
- Descente au cabestan pour le perçage classique, à la descente fine pour les perçages précis
- Montée et descente de la table par crémaillère
- Montée et descente de la tête par crémaillère
- Tête de perçage ajustable par crémaillère avec verrouillage par levier
- Arrêt d’urgence “coup de poing”, carter de mandrin asservi électriquement
- Moteur 400 V bi-vitesses haute performance
- Table croisée pour les opérations de perçage positionnel ou travaux de fraisage
- Equipée d’un mode taraudage
Accessoires de série :
- Mandrin à clef 1-13 mm / B 18
- Tasseaux en T
- Chasse-cône
- Douille de réduction CM 4 - CM 3
- Arbre CM 4 / B 18
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3034349 |
| Alimentation électrique | 400 V |
| Attachement de broche | CM 4 |
| Capacité de fraisage en bout | Ø 25 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 25 mm 32 mm |
| Capacité de surfaçage max. | Ø 76 mm |
| Capacité de taraudage dans l'acier (S235JR) max. | M 16 |
| Charge admissible max. sur la table | 50 kg |
| Col de cygne | 280 mm |
| Course manuelle axe X | 480 mm |
| Course manuelle Axe Z | 560 mm |
| Course de broche | 120 mm Manuel |
| Course manuelle Axe Y | 180 mm |
| Diamètre de broche | 75 mm |
| Diamètre de colonne | Ø 115 mm |
| Dimensions de la table (L x l) | 210 mm 470 mm 670 mm 730 mm |
| Dimensions rainures en "T" de la table | 14 mm |
| Dimensions rainures en "T" du socle | 14 mm |
| Distance broche – socle max. | 1180 mm |
| Distance broche – table max. | 3 600 mm |
| Entraxe des rainures en "T" | 230 mm 63 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | 45 ° |
| Largeur de travail de bridage de la pièce | 375 mm |
| Longueur de travail du socle | 495 mm |
| Nombre de rainures en "T" du socle | 2 |
| Nombre de vitesse de broche | 2 x 6 |
| Puissance moteur | 1,1 / 1,5 kW |
| Réglage de la hauteur de la tête de perçage | 260 mm |
| Rotation de la tête | 360 ° |
| Tirant de broche | M 16 |
| Variateur de vitesse | 95 – 3200 T/min. |
Dimensions et poids
| Poids net | 370 kg |
| Hauteur | 2090 mm |
| Largeur | 745 mm |
| Longueur | 1060 mm |
Vidéo
Documentation technique

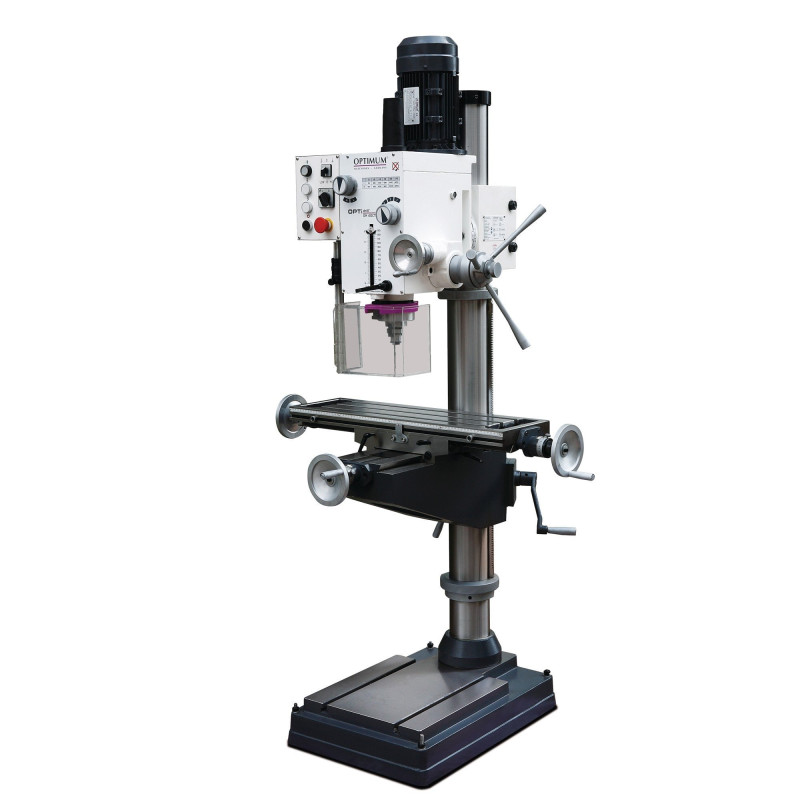

Perceuse à colonne Optimum DH 40 CT
Référence : 3034349
4099,00 €
HT
4918,80 €
TTC
Description
- Machine très rigide. Exécution robuste en fonte massive
- Pour les travaux de perçage et de fraisage
- Table croisée de grandes dimensions, usinée et rectifiée avec précision, avec rainurage en “T”, renforts arrière et double verrouillage, échelle millimétrique
- Embase de machine avec rainurage pour fixer directement les pièces de grandes dimensions
- Grand diamètre de colonne procurant rigidité et stabilité assurant un travail précis et silencieux
- Large plage de vitesses 95 - 3200 T/min.
- Changement de vitesse simple et rapide par les leviers en façade (2 x 6) soit 12 vitesses parfaitement étagées
- Table rotative à 360° autour de la colonne
- Tête inclinable à ± 45°
- Equipée d’une descente fine pilotée par volant en façade
- Descente au cabestan pour le perçage classique, à la descente fine pour les perçages précis
- Montée et descente de la table par crémaillère
- Montée et descente de la tête par crémaillère
- Tête de perçage ajustable par crémaillère avec verrouillage par levier
- Arrêt d’urgence “coup de poing”, carter de mandrin asservi électriquement
- Moteur 400 V bi-vitesses haute performance
- Table croisée pour les opérations de perçage positionnel ou travaux de fraisage
- Equipée d’un mode taraudage
Accessoires de série :
- Mandrin à clef 1-13 mm / B 18
- Tasseaux en T
- Chasse-cône
- Douille de réduction CM 4 - CM 3
- Arbre CM 4 / B 18
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3034349 |
| Alimentation électrique | 400 V |
| Attachement de broche | CM 4 |
| Capacité de fraisage en bout | Ø 25 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 25 mm 32 mm |
| Capacité de surfaçage max. | Ø 76 mm |
| Capacité de taraudage dans l'acier (S235JR) max. | M 16 |
| Charge admissible max. sur la table | 50 kg |
| Col de cygne | 280 mm |
| Course manuelle axe X | 480 mm |
| Course manuelle Axe Z | 560 mm |
| Course de broche | 120 mm Manuel |
| Course manuelle Axe Y | 180 mm |
| Diamètre de broche | 75 mm |
| Diamètre de colonne | Ø 115 mm |
| Dimensions de la table (L x l) | 210 mm 470 mm 670 mm 730 mm |
| Dimensions rainures en "T" de la table | 14 mm |
| Dimensions rainures en "T" du socle | 14 mm |
| Distance broche – socle max. | 1180 mm |
| Distance broche – table max. | 3 600 mm |
| Entraxe des rainures en "T" | 230 mm 63 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | 45 ° |
| Largeur de travail de bridage de la pièce | 375 mm |
| Longueur de travail du socle | 495 mm |
| Nombre de rainures en "T" du socle | 2 |
| Nombre de vitesse de broche | 2 x 6 |
| Puissance moteur | 1,1 / 1,5 kW |
| Réglage de la hauteur de la tête de perçage | 260 mm |
| Rotation de la tête | 360 ° |
| Tirant de broche | M 16 |
| Variateur de vitesse | 95 – 3200 T/min. |
Dimensions et poids
| Poids net | 370 kg |
| Hauteur | 2090 mm |
| Largeur | 745 mm |
| Longueur | 1060 mm |
