Description
- Très grande variété d‘applications. Idéale pour les ateliers de maintenance
- Tête de fraisage type “HURON” avec 2 coudes à 45° pivotant à 360° pour un positionnement rapide suivant les différents plans
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements X, Y et Z par lardons en V
- Système de lubrification centralisé (graissage des glissières)
- Dispositif de fraisage horizontal
- Volants débrayables de grandes dimensions équipés de verniers avec échelle graduée
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses
- Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe
- Règles de mesure en verre avec résolution de 5 μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile
- Avances automatiques sur les axes X, Y avec avances rapides
- Montée électrique de l'axe Z
- Carter de protection de broche protégeant des copeaux ou de l‘éjection d‘une pièce
- Mise en service fortement conseillée, nous consulter
Accessoires de série :
- Dispositif de fraisage
- horizontal ISO 40 Ø 32 mm
- Pinces Ø 4 à 16 mm
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3336110 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 40 DIN 2080 |
| Capacité de fraisage en bout | 20 mm |
| Capacité de surfaçage max. | 85 mm |
| Course automatique Axe X | 480 mm |
| Course automatique Axe Z | 340 mm |
| Course manuelle axe X | 600 mm |
| Course manuelle Axe Y | 270 mm |
| Dimensions rainures en "T" de la table | 14 mm |
| Distance max. broche - table | 520 mm |
| Distance min. broche - table | 90 mm |
| Entraxe des rainures en "T" | 63 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | 360 ° |
| Largeur de table croisée | 260 mm |
| Longueur de table croisée | 1120 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesses de broche | 11 |
| Orientation de la tête | 360 ° |
| Plage de vitesses de broche | 45 – 1600 T/min. |
| Poids admissible sur la table - max. | 350 kg |
| Puissance électrique du moteur de broche veticale | 2,2 kW |
| Puissance électrique totale de la machine | 3.36 kW |
| Puissance moteur d'avance Axe X | 0.37 kW |
| Puissance moteur d'avance Axe Y | 0.37 kW |
| Puissance moteur d'avance Axe Z | 0,75 kW |
| Puissance moteur du système d'arrosage | 40 W |
| Tirant de broche verticale | M16 |
| Vitesse avance automatique X | 24 – 402 mm/min |
| Vitesse avance automatique Z | 24 – 402 mm/min |
Dimensions et poids
| Poids net | 1300 kg |
| Hauteur | 1650 mm |
| Largeur | 1355 mm |
| Longueur | 1540 mm |
Documentation technique

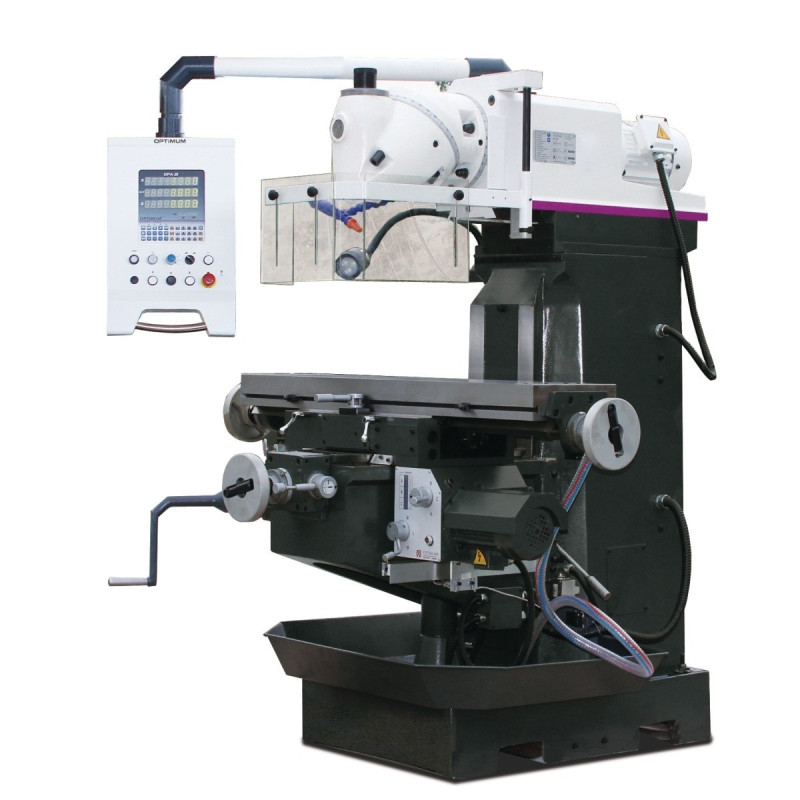

Fraiseuse Optimum MT 100
Référence : 3336110
19439,00 €
HT
23326,80 €
TTC
