Description
- Très grande variété d‘applications. Idéale pour les ateliers de maintenance
- Tête de fraisage type “HURON” avec 2 coudes à 45° pivotant à 360° pour un positionnement rapide suivant les différents plans
- Pour le fraisage horizontal et vertical (2 broches, 2 moteurs)
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements X, Y et Z par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Système de lubrification centralisé (graissage des glissières)
- Volants de grandes dimensions avec verniers
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses
- Système de visualisation 3 axes, intégré dans le panneau de commandes, orientable à droite ou à gauche autour de son axe
- Règles de mesure en verre avec résolution de 5 μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile
- Avances automatiques sur les axes X, Y et Z avec avances rapides
- Carter de protection de broche protégeant des copeaux ou de l‘éjection d‘une pièce
- Mise en service fortement conseillée, nous consulter
Accessoires de série :
- Dispositif de fraisage horizontal Ø 22 et 27 mm
- Douille ISO50/CM4
- Pinces Ø 4 à 26 mm
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3336120 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 50 DIN 2080 |
| Attachement de broche horizontale | ISO 50 DIN 2080 |
| Capacité de fraisage en bout | 20 mm |
| Capacité de surfaçage max. | 100 mm |
| Course automatique Axe X | 1210 mm |
| Course automatique Axe Y | 200 mm |
| Course automatique Axe Z | 320 mm |
| Course manuelle axe X | 1290 mm |
| Course manuelle Axe Y | 280 mm |
| Dimensions rainures en "T" de la table | 14 mm |
| Dispositif de fraisage horizontal | Ø 22 mm |
| Distance max. broche - table | 400 mm |
| Distance min. broche - colonne | 250 mm |
| Distance min. broche - table | 250 mm |
| Entraxe des rainures en "T" | 95 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | 360 ° |
| Largeur de table croisée | 360 mm |
| Longueur de table croisée | 1650 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesse d'avance axe Y | 8 plages |
| Nombre de vitesse d'avance axe X | 8 plages |
| Nombre de vitesse d'avance axe Z | 8 plages |
| Nombre de vitesses de broche horizontale | 12 |
| Nombre de vitesses de broche | 12 |
| Norme | DIN EN 55011 |
| Orientation de la table | 35 ° |
| Orientation de la tête | 360 ° |
| Plage de vitesse de la broche horizontale | 58 – 1800 T/min. |
| Plage de vitesses de broche | 60 – 1750 T/min. |
| Poids admissible sur la table - max. | 450 kg |
| Puissance électrique du moteur de broche horizontale | 4 kW |
| Puissance électrique du moteur de broche veticale | 4 kW |
| Puissance électrique totale de la machine | 9.2 kW |
| Puissance moteur d'avance Axe X | 1,1 kW |
| Puissance moteur d'avance Axe Y | 1,1 kW |
| Puissance moteur d'avance Axe Z | 1,1 kW |
| Puissance moteur du système d'arrosage | 90 W |
| Tirant de broche verticale | M 24 |
| Vitesse avance automatique X | 22 – 380 mm/min. |
| Vitesse avance automatique Z | 7 – 127 mm/min. |
| Vitesse d'avance Axe X | 1290 mm/min. |
| Vitesse d'avance Axe Y | 1290 mm/min. 20 – 380 mm/min. |
| Vitesse d'avance Axe Z | 342 mm/min. |
Dimensions et poids
| Poids net | 2700 kg |
| Hauteur | 2100 mm |
| Largeur | 2160 mm |
| Longueur | 2160 mm |
Documentation technique

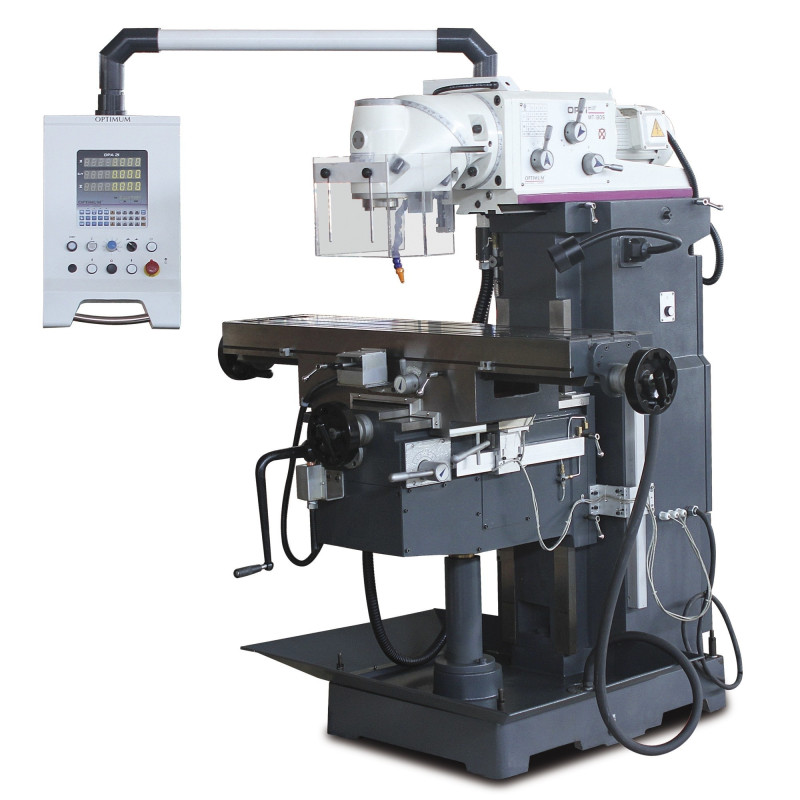

Fraiseuse Optimum MT 200
Référence : 3336120
32999,00 €
HT
39598,80 €
TTC
