Description
- Deux plages de vitesses par boîte mécanique pour garantir le couple
- Pilotage de la vitesse par variateur
- Moteur à courant continu permettant une vitesse constante de rotation
- Equipée d’un filtre EMC (protection des signaux électroniques)
- Système de sécurité basse tension 24 volts
- Descente micrométrique de broche lors des opérations de fraisage
- Descente de broche par cabestan lors des opérations de perçage
- Rattrapage de jeux sur tous les mouvements y compris la broche de fraisage
- Colonne robuste à queue d’aronde garantissant une parfaite rigidité
- Queues d'aronde grattées à la main
- Inversion du sens de rotation droite/gauche, arrêt d’urgence coup de poing
- Carter de protection de mandrin ajustable et asservi électriquement
- Table croisée équipée de butées réglables et d’une échelle graduée
- Précision de lecture de tous les mouvements par verniers gravés dans la masse
- Inclinaison de la tête de ± 600, permettant les opérations de perçage et/ou fraisage dans tous les angles
- Equipée de série d’un tachymètre digital de broche avec écran rétroéclairé, d’une jauge digitale de profondeur de l’axe Z et d’une lampe halogène
- Broche équipée d’un système d’attachement rapide BT 20
- Norme DIN EN 55011 Classe C2
- Modèle original conçu par Optimum
Accessoires de série :
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3338135 |
| Alimentation électrique | 230 V |
| Attachement de broche | BT 20 |
| Capacité de fraisage dans l'acier (S235JR) - Intensif -max. | 16 mm |
| Capacité de fraisage en bout | 12 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 20 mm |
| Capacité de surfaçage max. | 52 mm |
| Classe CEM | C2 |
| Col de cygne | 170 mm |
| Course automatique Axe Z | 270 mm |
| Course manuelle axe X | 480 mm |
| Course de broche | 45 mm |
| Course manuelle Axe Y | 175 mm |
| Diamètre fourreau de broche | 60 mm |
| Dimensions rainures en "T" de la table | 12 mm |
| Distance max. broche - table | 360 mm |
| Entraînement de la broche verticale | Électroniquement |
| Entraxe des rainures en "T" | 63 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | ± 60 ° |
| Largeur de table croisée | 180 mm |
| Longueur de table croisée | 700 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesses de broche | 2 |
| Norme | DIN EN 55011 |
| Plage de vitesses de broche | 90 – 3000 T/min. |
| Poids admissible sur la table - max. | 50 kg |
| Puissance moteur | 0.95 kW |
Dimensions et poids
| Poids net | 120 kg |
| Hauteur | 950 mm |
| Largeur | 650 mm |
| Longueur | 745 mm |
Documentation technique

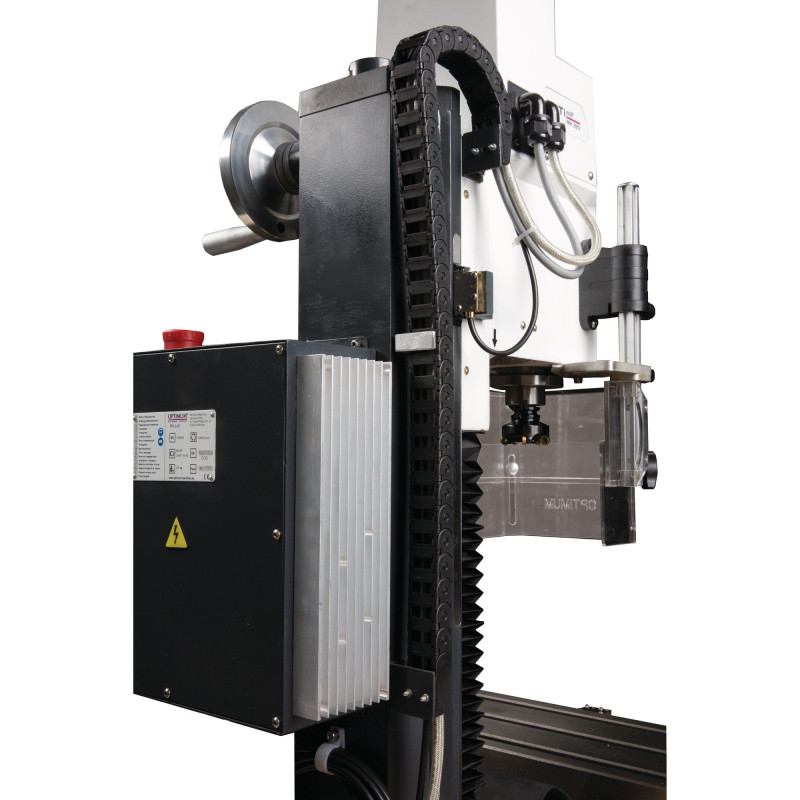

Fraiseuse 480x175x270 Optimum MH 22V
Référence : 3338135
2659,00 €
HT
3190,80 €
TTC
