Description
- Machine haute qualité, conception de haute précision
- Motorisation de grande puissance 1,5 kW avec pilotage de la vitesse par variateur SIEMENS Sinamics V20
- Moteur INVERTER performant et silencieux, maintient un couple constant quelle que soit la vitesse
- Moteurs pas à pas débrayables sur les 3 axes
- Avances rapides sur les axes X et Y pour un positionnement rapide
- Butées d’arrêt sur les 3 axes
- Contrôle des commandes par panneau ergonomique déporté permettant de piloter face à la machine
- Equipée de série d’un afficheur digital de position (3 axes) et d’un tachymètre digital DRO 5
- Contrepoids permettant un réglage précis de l’axe Z
- Chaîne porte-câbles
- Tête inclinable à ± 45°
- Inversion du sens de rotation Droite/Gauche
- Arrêt d’urgence “coup de poing”
- Carter de protection de mandrin asservi électriquement
- Panneau de commandes simple et ergonomique
- Changement d'outil aisé par système d'attachement rapide
- Queues arondes grattées à la main (poches d'huile pour une parfaite lubrification)
- Machine fonctionnant tout en souplesse
- Rattrapage de jeux sur les 3 axes par lardons en “V”
- Rattrapage de jeux de broche par roulements coniques réglables
- Equipée de série d'un tachymètre digital de broche avec écran rétroéclairé
- Norme DIN EN 55011 Classe C2
Accessoires de série :
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3338161 |
| Alimentation électrique | 230 V |
| Attachement de broche | BT 30 |
| Capacité de fraisage en bout | 25 mm |
| Capacité de surfaçage max. | 50 mm |
| Classe CEM | C2 |
| Col de cygne | 185 mm |
| Couple du moteur Axe X | 2.2 Nm |
| Couple du moteur Axe Y | 2.2 Nm |
| Couple du moteur Axe Z | 4.2 nm |
| Couple du moteur de broche | 10 nm |
| Course automatique Axe X | 380 mm |
| Course automatique Axe Y | 130 mm |
| Course automatique Axe Z | 190 mm |
| Course manuelle axe X | 400 mm |
| Course manuelle Axe Y | 210 mm |
| Dimensions rainures en "T" de la table | 12 mm |
| Distance max. broche - table | 300 mm |
| Distance min. broche - table | 0 mm |
| Entraînement de la broche verticale | Réglable électroniquement |
| Entraxe des rainures en "T" | 50 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | ± 45 ° |
| Largeur de table croisée | 180 mm |
| Longueur de table croisée | 620 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesses de broche | 1 |
| Norme | DIN EN 55011 |
| Plage de vitesses de broche | 200 – 4000 T/min. |
| Poids admissible sur la table - max. | 30 kg |
| Puissance électrique du moteur de broche veticale | 1.5 kW |
| Puissance électrique totale de la machine | 2 kW |
| Vitesse avance automatique X | 150 mm/min. |
| Vitesse avance automatique Z | 80 mm/min. |
| Vitesse d'avance Axe X | 150 – 930 mm/min. |
| Vitesse d'avance Axe Y | 100 mm/min. 100 – 580 mm/min. |
| Vitesse d'avance Axe Z | 80 – 450 mm/min. |
Dimensions et poids
| Poids net | 200 kg |
| Hauteur | 1025 mm |
| Largeur | 975 mm |
| Longueur | 970 mm |
Documentation technique

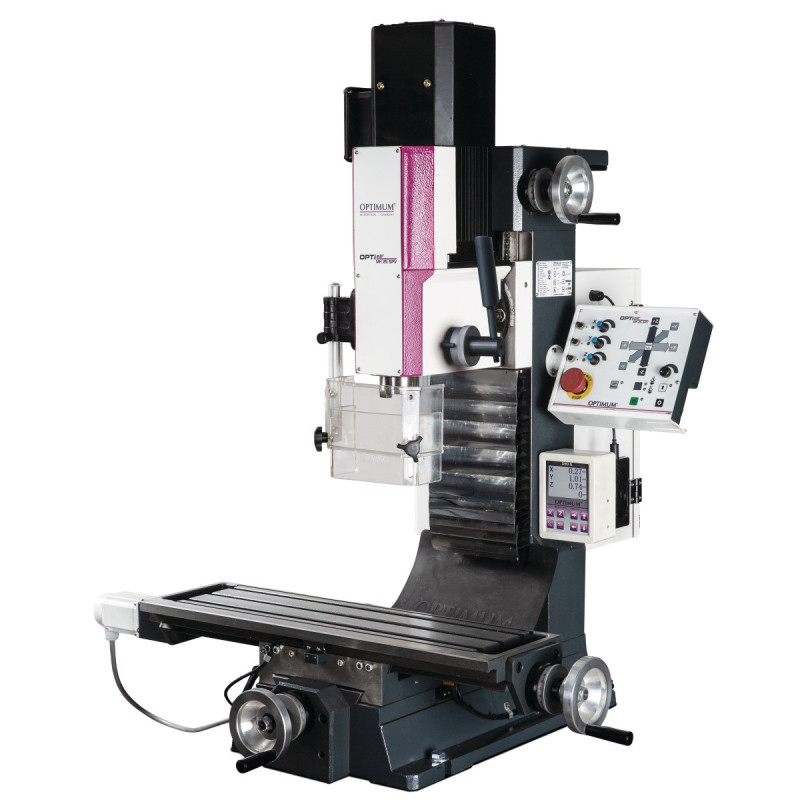

Fraiseuse Optimum MH 25 SPV
Référence : 3338161
6275,00 €
HT
7530,00 €
TTC
Description
- Machine haute qualité, conception de haute précision
- Motorisation de grande puissance 1,5 kW avec pilotage de la vitesse par variateur SIEMENS Sinamics V20
- Moteur INVERTER performant et silencieux, maintient un couple constant quelle que soit la vitesse
- Moteurs pas à pas débrayables sur les 3 axes
- Avances rapides sur les axes X et Y pour un positionnement rapide
- Butées d’arrêt sur les 3 axes
- Contrôle des commandes par panneau ergonomique déporté permettant de piloter face à la machine
- Equipée de série d’un afficheur digital de position (3 axes) et d’un tachymètre digital DRO 5
- Contrepoids permettant un réglage précis de l’axe Z
- Chaîne porte-câbles
- Tête inclinable à ± 45°
- Inversion du sens de rotation Droite/Gauche
- Arrêt d’urgence “coup de poing”
- Carter de protection de mandrin asservi électriquement
- Panneau de commandes simple et ergonomique
- Changement d'outil aisé par système d'attachement rapide
- Queues arondes grattées à la main (poches d'huile pour une parfaite lubrification)
- Machine fonctionnant tout en souplesse
- Rattrapage de jeux sur les 3 axes par lardons en “V”
- Rattrapage de jeux de broche par roulements coniques réglables
- Equipée de série d'un tachymètre digital de broche avec écran rétroéclairé
- Norme DIN EN 55011 Classe C2
Accessoires de série :
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3338161 |
| Alimentation électrique | 230 V |
| Attachement de broche | BT 30 |
| Capacité de fraisage en bout | 25 mm |
| Capacité de surfaçage max. | 50 mm |
| Classe CEM | C2 |
| Col de cygne | 185 mm |
| Couple du moteur Axe X | 2.2 Nm |
| Couple du moteur Axe Y | 2.2 Nm |
| Couple du moteur Axe Z | 4.2 nm |
| Couple du moteur de broche | 10 nm |
| Course automatique Axe X | 380 mm |
| Course automatique Axe Y | 130 mm |
| Course automatique Axe Z | 190 mm |
| Course manuelle axe X | 400 mm |
| Course manuelle Axe Y | 210 mm |
| Dimensions rainures en "T" de la table | 12 mm |
| Distance max. broche - table | 300 mm |
| Distance min. broche - table | 0 mm |
| Entraînement de la broche verticale | Réglable électroniquement |
| Entraxe des rainures en "T" | 50 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | ± 45 ° |
| Largeur de table croisée | 180 mm |
| Longueur de table croisée | 620 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesses de broche | 1 |
| Norme | DIN EN 55011 |
| Plage de vitesses de broche | 200 – 4000 T/min. |
| Poids admissible sur la table - max. | 30 kg |
| Puissance électrique du moteur de broche veticale | 1.5 kW |
| Puissance électrique totale de la machine | 2 kW |
| Vitesse avance automatique X | 150 mm/min. |
| Vitesse avance automatique Z | 80 mm/min. |
| Vitesse d'avance Axe X | 150 – 930 mm/min. |
| Vitesse d'avance Axe Y | 100 mm/min. 100 – 580 mm/min. |
| Vitesse d'avance Axe Z | 80 – 450 mm/min. |
Dimensions et poids
| Poids net | 200 kg |
| Hauteur | 1025 mm |
| Largeur | 975 mm |
| Longueur | 970 mm |
Documentation technique
