Description
- Tête de fraisage type "HURON" avec 2 coudes à 45° permettant la rotation de la tête dans toutes les positions dans l'espace à 360°
- Très grande variété d’applications
- Pour le fraisage horizontal et vertical (2 broches, 2 moteurs)
- Avances automatiques sur les 3 axes X, Y et Z avec avances rapides
- Pilotage des avances par servomoteurs pour garantir une grande puissance et un couple élevé
- Exécution robuste et compacte assurant rigidité et grande précision
- Modèle lourd et compact en fonte méhanite haute qualité
- Rattrapage des jeux sur tous les mouvements par lardons en V
- Guidage des axes Y et Z par profils rectangulaires
- Lubrification centralisée (graissage des glissières)
- Volants de grandes dimensions débrayables, avec verniers
- Lampe de travail LED de série
- Système d’arrosage de série
- Manipulation très simple des leviers pour le changement de vitesses
- Système de visualisation 3 axes, intégré dans le panneau de commande, orientable à droite ou à gauche autour de son axe.
- Règles de mesure en verre avec résolution de 5μm
- Très silencieuse grâce aux pignons rectifiés et lubrifiés par bain d’huile
- Carter de protection de broche protégeant des copeaux ou de l‘éjection d'une pièce
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Dispositif de fraisage horizontal ISO 50 Ø 32 mm
- Dispositif de fraisage horizontal ISO 50 Ø 27 mm
- Adaptateur ISO50/CM4
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3344125 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 50 DIN 2080 |
| Attachement de broche horizontale | ISO 50 DIN 2080 |
| Capacité de fraisage en bout | 25 mm |
| Capacité de surfaçage max. | 160 mm |
| Col de cygne | 260 – 810 mm |
| Course automatique Axe X | 1220 mm |
| Course automatique Axe Y | 220 mm |
| Course automatique Axe Z | 320 mm |
| Course manuelle axe X | 1300 mm |
| Course manuelle Axe Y | 300 mm |
| Dimensions rainures en "T" de la table | 18 mm |
| Distance max. broche - table | 410 mm |
| Distance min. broche - table | 190 mm |
| Entraxe des rainures en "T" | 80 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | 360 ° |
| Largeur de table croisée | 360 mm |
| Longueur de table croisée | 1600 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesse d'avance axe Y | Variable en continu |
| Nombre de vitesse d'avance axe X | Variable en continu |
| Nombre de vitesse d'avance axe Z | Variable en continu |
| Nombre de vitesses de broche horizontale | 12 Vitesses |
| Nombre de vitesses de broche | 12 |
| Orientation de la table | 35 ° |
| Orientation de la tête | 360 ° |
| Plage de vitesse de la broche horizontale | 60 – 1800 T/min. |
| Plage de vitesses de broche | 60 – 1750 T/min. |
| Poids admissible sur la table - max. | 400 kg |
| Puissance électrique du moteur de broche horizontale | 5.5 kW |
| Puissance électrique du moteur de broche veticale | 4 kW |
| Puissance électrique totale de la machine | 12 kW |
| Puissance moteur du système d'arrosage | 90 W |
| Tirant de broche verticale | M 24 |
| Vitesse avance automatique X | 30 – 750 mm/min. |
| Vitesse avance automatique Z | 15 – 375 mm/min. |
| Vitesse d'avance Axe X | 1200 mm/min. |
| Vitesse d'avance Axe Y | 20 – 500 mm/min. 800 mm/min. |
| Vitesse d'avance Axe Z | 600 mm/min. |
Dimensions et poids
| Poids net | 2800 kg |
| Hauteur | 2005 mm |
| Largeur | 2160 mm |
| Longueur | 2520 mm |
Documentation technique

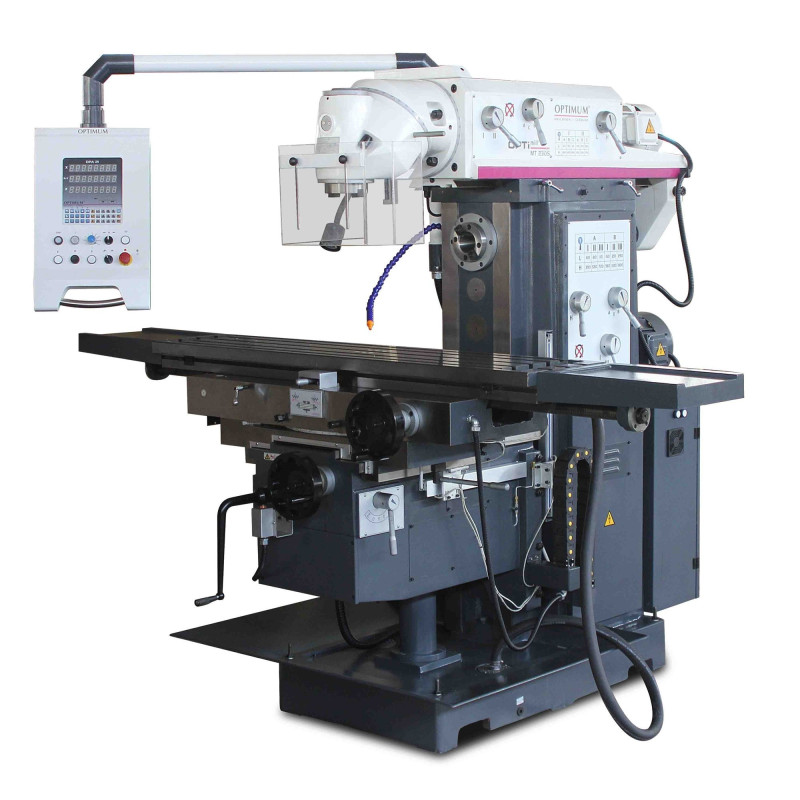

Fraiseuse Optimum MT 230S
Référence : 3344125
35629,00 €
HT
42754,80 €
TTC
