Description

Machines aux applications multiples : fraisage vertical et horizontal
Avances automatiques sur les 3 axes X, Y et Z avec guidage par Joystick électronique
Axe X et Y avec guidage en queue d'aronde réglable
Vis à billes sur tous les axes, aucun jeu, robuste et précis
Panneau de contrôle pivotant avec indicateur de position et de vitesse
Toutes les glissières sont trempées et rectifiées avec un rattrapage de jeux par lardons en “V”
Bride et adaptateur pour le fraisage horizontal
Tables de travail horizontale et verticale
Surfaces des tables de travail rectifiées avec précision et équipées de rainures en “T” pour un travail en position verticale ou horizontale
Gestion des vitesses d'avance en continu par convertisseur
Grande ergonomie d'utilisation pour le changement des vitesses et des avances
Exécution robuste et compacte assurant rigidité et précision
Système de graissage centralisé
(MZ 2S manuellement, MZ 4S automatiquement avec alarme de niveau)
Volants de grandes dimensions avec vernier
Lampe de travail
Système complet d'arrosage
Tachymètre digital de vitesse
Norme DIN EN 55011 Classe C3
Composants électriques SIEMENS
Mise en service fortement recommandée : nous consulter
Prévoir des moyens de déchargement adaptés

Accessoires de série

Caractéristiques

Marque	OPTIMUM
Référence	3346245
Alimentation électrique	400 V
Attachement de broche	ISO 40 DIN 2080
Capacité de fraisage dans l'acier (S235JR) - Intensif -max.	28 mm
Capacité de fraisage en bout	25 mm
Capacité de perçage dans l'acier (S235JR) - max.	32 mm
Capacité de surfaçage max.	100 mm
Col de cygne	185 mm
Course automatique Axe X	approx. 510 mm
Course automatique Axe Y	approx. 440 mm
Course automatique Axe Z	345 mm
Course manuelle axe X	600 mm
Course de broche	120 mm
Course manuelle Axe Y	480 mm
Dimensions rainures en "T" de la table	14 mm
Dimensions rainures en "T" de la table verticale	14 mm
Distance max. broche - table	390 mm
Distance min. broche - table	75 mm
Entraxe des rainures en "T"	63 mm
Fréquence moteur	50 Hz
Inclinaison de la tête	± 90 °
Largeur de table croisée	500 mm
Largeur de table verticale	250 mm
Longueur de la table verticale	1200 mm
Longueur de table croisée	900 mm
Nombre de rainures en "T" de la table	7
Nombre de rainures en "T" de la table verticale	3
Nombre de vitesses de broche	18
Plage de vitesses de broche	30 – 2550 T/min.
Poids admissible sur la table - max.	360 kg
Puissance moteur	3.75 kW
Puissance électrique totale de la machine	5.4 kW
Puissance moteur d'avance Axe X	0,75 kW
Puissance moteur d'avance Axe Y	0,75 kW
Puissance moteur d'avance Axe Z	0,75 kW
Puissance moteur du système d'arrosage	95 W
Tirant de broche verticale	M 16
Vitesse avance automatique X	10 – 600 mm/min.
Vitesse avance automatique Z	10 – 600 mm/min.
Vitesse d'avance Axe Y	10 – 600 mm/min.

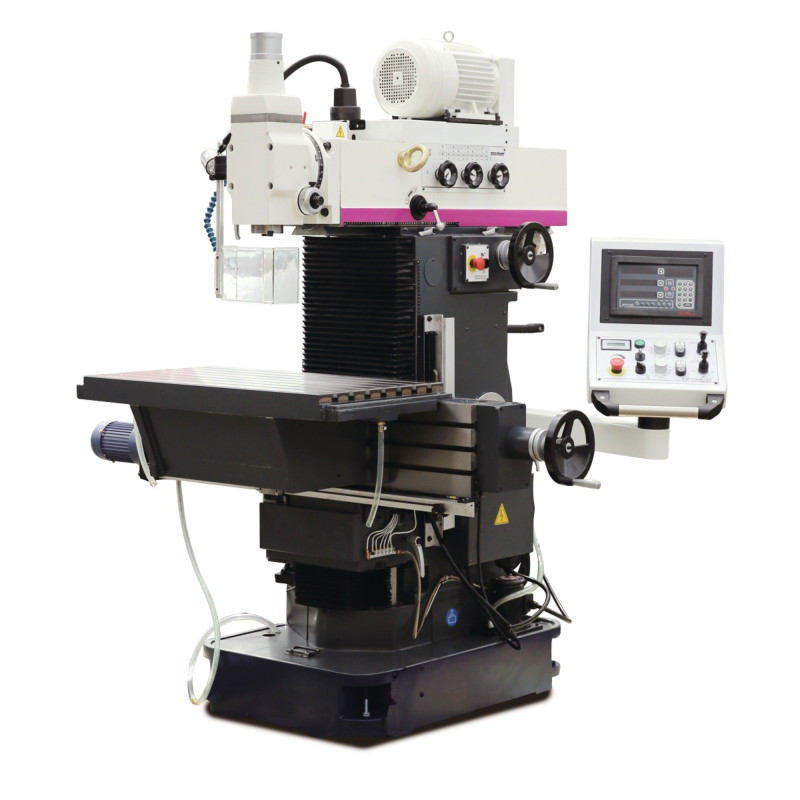

Name: Fraiseuse Optimum MZ 4 S
Brand: OPTIMUM
SKU: 3346245
Price: 71988 EUR
Availability: BackOrder

Référence : 3346245

59990,00 € HT 71988,00 € TTC
