Description
- Exécution robuste en fonte méhanite assurant rigidité et précision
- Grande précision de concentricité < 0.01 mm mesurée en sortie de broche grâce aux roulements haute qualité
- Inclination de la tête de fraisage droite/gauche à ± 45°, rotation autour de la colonne à ± 90°
- Grand col de cygne
- Contrôle de vitesse par variateur mécanique haute fiabilité avec variation de la vitesse sans stopper l’usinage
- Descente automatique de broche, 3 vitesses de 0.038 / 0.076 / 0.152 mm/T.
- Système d'arrosage complet de série
- Rotation de la broche sens horaire/antihoraire
- Descente fine de précision
- Broche de fraisage avec roulements haute précision
- Frein mécanique de broche
- Jauge et butée de profondeur
- Table de travail avec rainures en “T” munie d'un canal de refroidissement
- Système de lubrification centralisé (graissage des glissières)
- Système de lecture numérique 3 axes DPA 21 avec règles en verre
- Guidage axes X et Z sur queue d'arronde (lardon à 55° réglable)
- Axe Y avec guidage linéaire
- Avances automatiques sur les axes X, Y et Z
- Lampe de travail
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3348330 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 40 DIN 2080 |
| Capacité de fraisage dans l'acier (S235JR) - Intensif -max. | 20 mm |
| Capacité de fraisage en bout | 25 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 24 mm |
| Capacité de surfaçage max. | 76 mm |
| Col de cygne | 15 – 415 mm |
| Course automatique Axe X | 610 mm |
| Course automatique Axe Y | 230 mm |
| Course automatique Axe Z | 310 mm |
| Course manuelle axe X | 690 mm |
| Course de broche | 127 mm |
| Course manuelle Axe Y | 310 mm |
| Déplacement de la tête dans l'axe Y | 312 mm |
| Descente automatique de la broche verticale | 0,04 / 0,08 / 0,15 mm/tour |
| Diamètre fourreau de broche | 86 mm |
| Dimensions rainures en "T" de la table | 16 mm |
| Distance max. broche - table | 405 mm |
| Entraînement de la broche verticale | Mécaniquement en continu |
| Entraxe des rainures en "T" | 63 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | Rotation ± 90 ° |
| Largeur de table croisée | 1246 mm |
| Longueur de table croisée | 230 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesses de broche | 2 |
| Norme | DIN EN 55011 |
| Plage de vitesses de broche | 60 – 4200 T/min. |
| Poids admissible sur la table - max. | 200 kg |
| Puissance électrique du moteur de broche veticale | 2,2 kW |
| Puissance électrique totale de la machine | 3 kW |
| Puissance moteur du système d'arrosage | 90 W |
Dimensions et poids
| Poids net | 1000 kg |
| Hauteur | 2010 mm |
| Largeur | 1600 mm |
| Longueur | 2000 mm |
Documentation technique

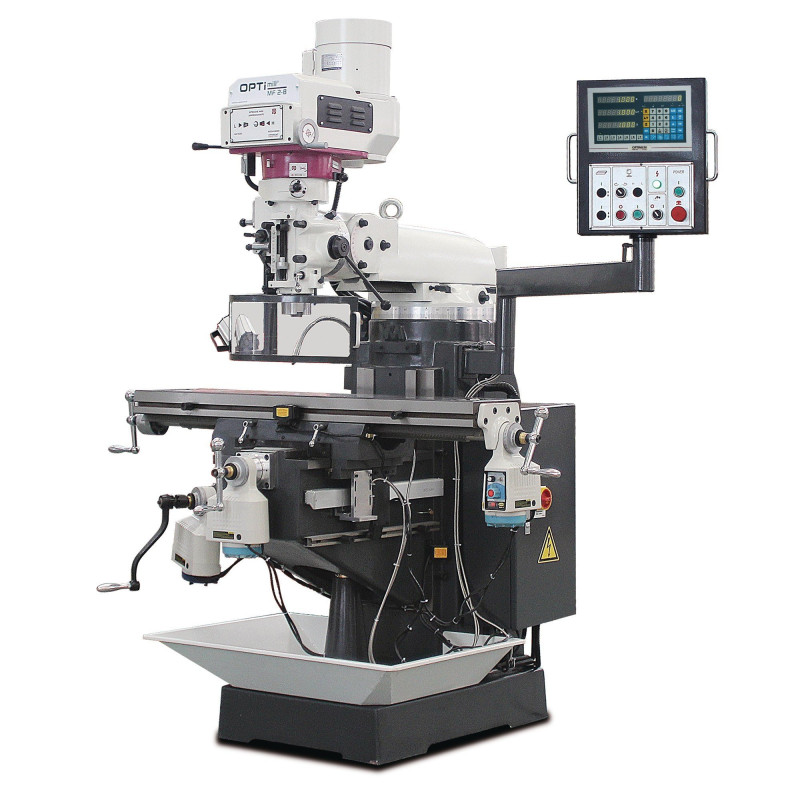

Fraiseuse Optimum MF 2-B
Référence : 3348330
13929,00 €
HT
16714,80 €
TTC
Description
- Exécution robuste en fonte méhanite assurant rigidité et précision
- Grande précision de concentricité < 0.01 mm mesurée en sortie de broche grâce aux roulements haute qualité
- Inclination de la tête de fraisage droite/gauche à ± 45°, rotation autour de la colonne à ± 90°
- Grand col de cygne
- Contrôle de vitesse par variateur mécanique haute fiabilité avec variation de la vitesse sans stopper l’usinage
- Descente automatique de broche, 3 vitesses de 0.038 / 0.076 / 0.152 mm/T.
- Système d'arrosage complet de série
- Rotation de la broche sens horaire/antihoraire
- Descente fine de précision
- Broche de fraisage avec roulements haute précision
- Frein mécanique de broche
- Jauge et butée de profondeur
- Table de travail avec rainures en “T” munie d'un canal de refroidissement
- Système de lubrification centralisé (graissage des glissières)
- Système de lecture numérique 3 axes DPA 21 avec règles en verre
- Guidage axes X et Z sur queue d'arronde (lardon à 55° réglable)
- Axe Y avec guidage linéaire
- Avances automatiques sur les axes X, Y et Z
- Lampe de travail
- Norme DIN EN 55011 Classe C2
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3348330 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 40 DIN 2080 |
| Capacité de fraisage dans l'acier (S235JR) - Intensif -max. | 20 mm |
| Capacité de fraisage en bout | 25 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 24 mm |
| Capacité de surfaçage max. | 76 mm |
| Col de cygne | 15 – 415 mm |
| Course automatique Axe X | 610 mm |
| Course automatique Axe Y | 230 mm |
| Course automatique Axe Z | 310 mm |
| Course manuelle axe X | 690 mm |
| Course de broche | 127 mm |
| Course manuelle Axe Y | 310 mm |
| Déplacement de la tête dans l'axe Y | 312 mm |
| Descente automatique de la broche verticale | 0,04 / 0,08 / 0,15 mm/tour |
| Diamètre fourreau de broche | 86 mm |
| Dimensions rainures en "T" de la table | 16 mm |
| Distance max. broche - table | 405 mm |
| Entraînement de la broche verticale | Mécaniquement en continu |
| Entraxe des rainures en "T" | 63 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | Rotation ± 90 ° |
| Largeur de table croisée | 1246 mm |
| Longueur de table croisée | 230 mm |
| Nombre de rainures en "T" de la table | 3 |
| Nombre de vitesses de broche | 2 |
| Norme | DIN EN 55011 |
| Plage de vitesses de broche | 60 – 4200 T/min. |
| Poids admissible sur la table - max. | 200 kg |
| Puissance électrique du moteur de broche veticale | 2,2 kW |
| Puissance électrique totale de la machine | 3 kW |
| Puissance moteur du système d'arrosage | 90 W |
Dimensions et poids
| Poids net | 1000 kg |
| Hauteur | 2010 mm |
| Largeur | 1600 mm |
| Longueur | 2000 mm |
Documentation technique
