Description

Exécution robuste en fonte méhanite assurant rigidité et précision
Grande précision de concentricité < 0.01 mm mesurée en sortie de broche grâce aux roulements haute qualité
Inclination de la tête de fraisage droite/gauche à ± 45°, rotation autour de la colonne à ± 90°
Grand col de cygne
Contrôle de vitesse par variateur mécanique haute fiabilité avec variation de la vitesse sans stopper l’usinage
Descente automatique de broche, 3 vitesses de 0.038 / 0.076 / 0.152 mm/T.
Système d'arrosage complet de série
Rotation de la broche sens horaire/antihoraire
Descente fine de précision
Broche de fraisage avec roulements haute précision
Frein mécanique de broche
Jauge et butée de profondeur
Table de travail avec rainures en “T” munie d'un canal de refroidissement
Système de lubrification centralisé (graissage des glissières)
Système de lecture numérique 3 axes DPA 21 avec règles en verre
Guidage axes X et Z sur queue d'aronde (lardon à 55° réglable)
Axe Y avec guidage linéaire
Avances automatiques sur les axes X, Y et Z
Lampe de travail
Norme DIN EN 55011 Classe C2
Mise en service fortement recommandée : nous consulter
Prévoir des moyens de déchargement adaptés
Grande capacité de charge de la table : 300 kg
Courses automatiques longues sur les axes X, Y et Z

Accessoires de série:

Caractéristiques

Marque	OPTIMUM
Référence	3348340
Alimentation électrique	400 V
Attachement de broche	ISO 40 DIN 2080
Capacité de fraisage dans l'acier (S235JR) - Intensif -max.	20 mm
Capacité de fraisage en bout	25 mm
Capacité de perçage dans l'acier (S235JR) - max.	24 mm
Capacité de surfaçage max.	76 mm
Col de cygne	0 – 420 mm
Course automatique Axe X	740 mm
Course automatique Axe Y	330 mm
Course automatique Axe Z	320 mm
Course manuelle axe X	820 mm
Course de broche	127 mm
Course manuelle Axe Y	410 mm
Déplacement de la tête dans l'axe Y	470 mm
Descente automatique de la broche verticale	0,04 / 0,08 / 0,15 mm/tour
Diamètre fourreau de broche	86 mm
Dimensions rainures en "T" de la table	16 mm
Distance max. broche - table	405 mm
Entraînement de la broche verticale	Mécaniquement en continu
Entraxe des rainures en "T"	63 mm
Fréquence moteur	50 Hz
Inclinaison de la tête	Rotation ± 90 °
Largeur de table croisée	1370 mm
Longueur de table croisée	254 mm
Nombre de rainures en "T" de la table	3
Nombre de vitesses de broche	2
Norme	DIN EN 55011
Plage de vitesses de broche	60 – 4200 T/min.
Poids admissible sur la table - max.	300 kg
Puissance électrique du moteur de broche veticale	2,2 kW
Puissance électrique totale de la machine	3 kW
Puissance moteur du système d'arrosage	90 W

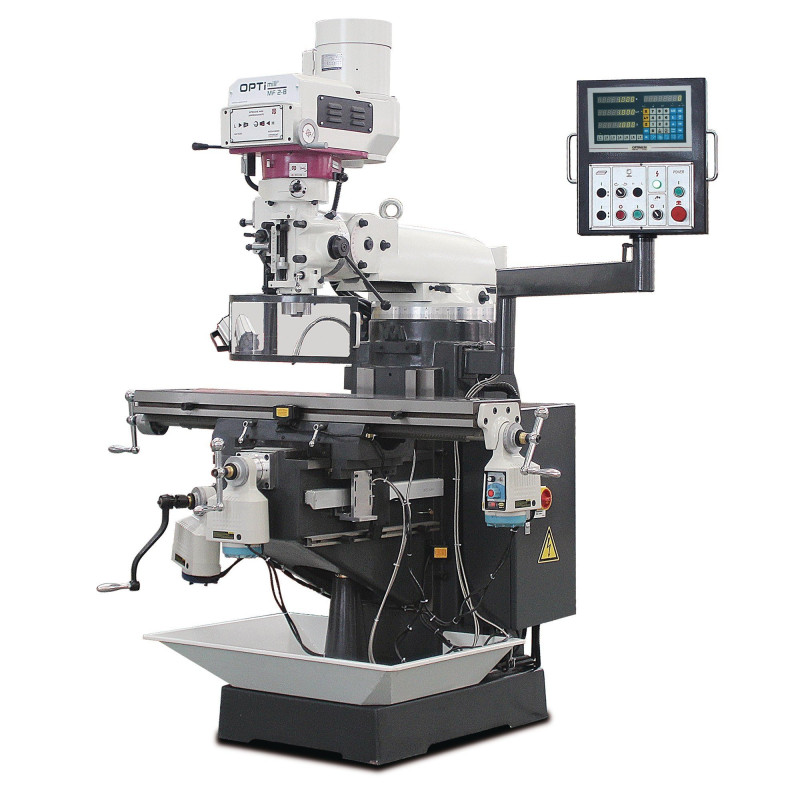

Name: Fraiseuse Optimum MF 4-B
Brand: OPTIMUM
SKU: 3348340
Price: 19498.8 EUR
Availability: BackOrder

Référence : 3348340

16249,00 € HT 19498,80 € TTC

Quantité

En stock (Livrée sous 7-10 jours)
