Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”, frein d'urgence au pied
- Volants débrayables de sécurité sur les axes X et Z
- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Lampe de travail LED
- Socle de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série
- Mandrin 3 mors Camlock Ø 160 mm
- Lunette fixe Ø 6 à 50 mm
- Lunette à suivre Ø 8 à 30 mm
- Lampe de travail LED
- Douille de réduction CM 5 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3402030SET |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 695 mm |
| Course du chariot supérieur | 98 mm |
| Course du chariot transversal | 164 mm |
| Course du fourreau de poupée mobile | 110 mm |
| Diamètre fourreau de poupée mobile | 32 mm |
| Diamètre usinable au-dessus du banc | 330 mm |
| Diamètre usinable au-dessus du chariot | 208 mm |
| Distance entre-pointes | 830 mm |
| Filetages métriques | 0,4 – 7 mm/T |
| Filets au pouces (TPI) | 56 – 4 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 165 mm |
| Nombre d'avances longitudinales | 32 |
| Nombre d'avances transversales | 32 |
| Nombre de pas (Filets au pouces) | 34 |
| Nombre de pas (métriques) | 26 |
| Nombre de vitesse de broche | 16 |
| Plage d'avances longitudinales | 0,052 – 1,392 mm/tour |
| Plage d'avances transversales | 0,014 – 0,38 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 70 – 2000 T/min. |
Dimensions et poids
| Poids net | 510 kg |
| Hauteur | 1320 mm |
| Largeur | 745 mm |
| Longueur | 1685 mm |
Documentation technique

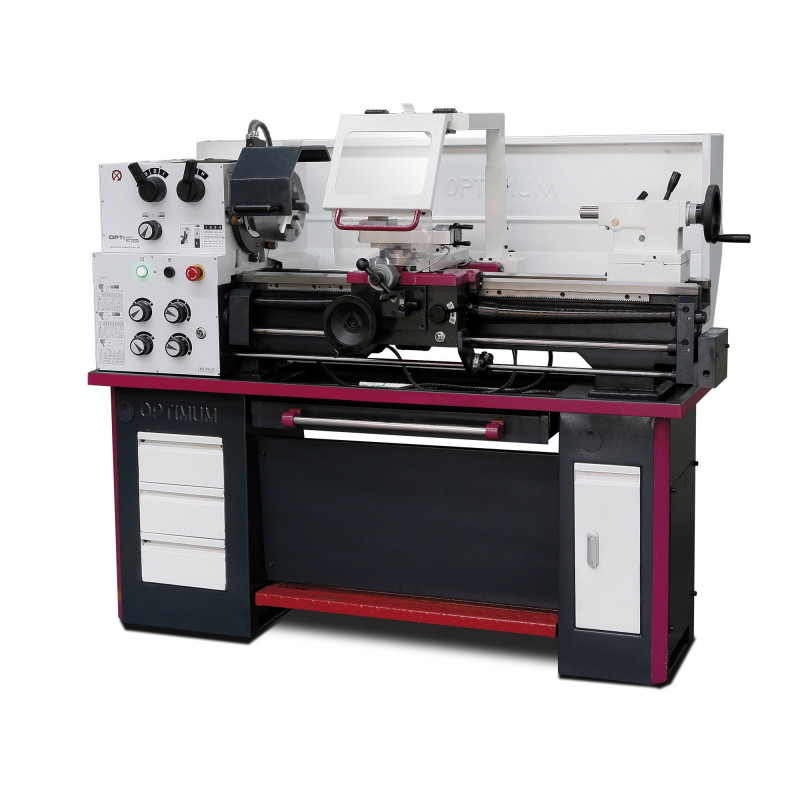

Tour à métaux ∅ 330X830mm Optimum TH 3309 (400 V)
Référence : 3402030SET
8486,13 €
HT
10183,36 €
TTC
Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.4 (Camlock D1 - 4)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”, frein d'urgence au pied
- Volants débrayables de sécurité sur les axes X et Z
- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Lampe de travail LED
- Socle de série
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série
- Mandrin 3 mors Camlock Ø 160 mm
- Lunette fixe Ø 6 à 50 mm
- Lunette à suivre Ø 8 à 30 mm
- Lampe de travail LED
- Douille de réduction CM 5 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3402030SET |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 695 mm |
| Course du chariot supérieur | 98 mm |
| Course du chariot transversal | 164 mm |
| Course du fourreau de poupée mobile | 110 mm |
| Diamètre fourreau de poupée mobile | 32 mm |
| Diamètre usinable au-dessus du banc | 330 mm |
| Diamètre usinable au-dessus du chariot | 208 mm |
| Distance entre-pointes | 830 mm |
| Filetages métriques | 0,4 – 7 mm/T |
| Filets au pouces (TPI) | 56 – 4 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 165 mm |
| Nombre d'avances longitudinales | 32 |
| Nombre d'avances transversales | 32 |
| Nombre de pas (Filets au pouces) | 34 |
| Nombre de pas (métriques) | 26 |
| Nombre de vitesse de broche | 16 |
| Plage d'avances longitudinales | 0,052 – 1,392 mm/tour |
| Plage d'avances transversales | 0,014 – 0,38 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 70 – 2000 T/min. |
Dimensions et poids
| Poids net | 510 kg |
| Hauteur | 1320 mm |
| Largeur | 745 mm |
| Longueur | 1685 mm |
Documentation technique
