Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1 - 5)
- Précision de concentricité du nez de broche < 0.015 mm
- Boîte d’avances souple, pignons trempés et lubrifiés par bain d’huile
- Avances automatiques longitudinales et transversales avec pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile pour le tournage conique long
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Carter de protection de tourelle, carter de poulie asservi électriquement, protection de vis mère, arrêt d’urgence “coup de poing”
- Volants débrayables de sécurité sur les axes X et Z
- Protection électrique du moteur
- Transformateur basse tension 24 volts
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Sélectionneur principal verrouillable
- Tiroir à copeaux monté sur glissières
- Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Lampe de travail LED
- Socle de machine avec tiroirs et armoire de rangement à droite et à gauche
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Mandrin 3 mors Camlock Ø 200 mm
- Lunette fixe Ø 10 à 70 mm
- Lunette à suivre Ø 10 à 60 mm
- Lampe de travail LED
- Douille de réduction CM 6 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions
- Kit de pignons d’avance
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3402050SET |
| Alésage de broche | Ø 52 mm |
| Attachement de broche | Camlock DIN ISO 702-2 Nr 5 CM 6 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 850 mm |
| Course du chariot supérieur | 100 mm 112 mm |
| Course du chariot transversal | 168 mm 170 mm |
| Course du fourreau de poupée mobile | 120 mm |
| Diamètre usinable au-dessus du banc | 350 mm 356 mm (au-dessus du banc) |
| Diamètre usinable au-dessus du chariot | 220 mm |
| Distance entre-pointes | 980 mm |
| Filetages métriques | 0,4 – 7 mm/T 0.4 à 7 mm/T. |
| Filets au pouces (TPI) | 56 à 4 TPI 56 – 4 TPI |
| Hauteur de pointe | 169 mm 180 mm |
| Largeur de banc | 187 mm |
| Nombre de pas (métriques) | 32 |
| Plage d'avances longitudinales | 0,05 – 1,5 mm/tour 0.052 à 1.392 mm/T. |
| Plage d'avances transversales | 0.014 à 0.38 mm/T. |
| Plage de vitesses | 8 plages |
| Puissance électrique du moteur de broche horizontale | 1,5 kW |
| Puissance moteur | 1.5 kW / 230V / 1 Ph ~ 50 Hz |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 70 - 2000 T/min. |
Dimensions et poids
| Poids net | 570 kg 610 kg (690 kg) |
| Hauteur | 1350 mm |
| Largeur | 720 mm |
| Longueur | 1925 mm |
Documentation technique

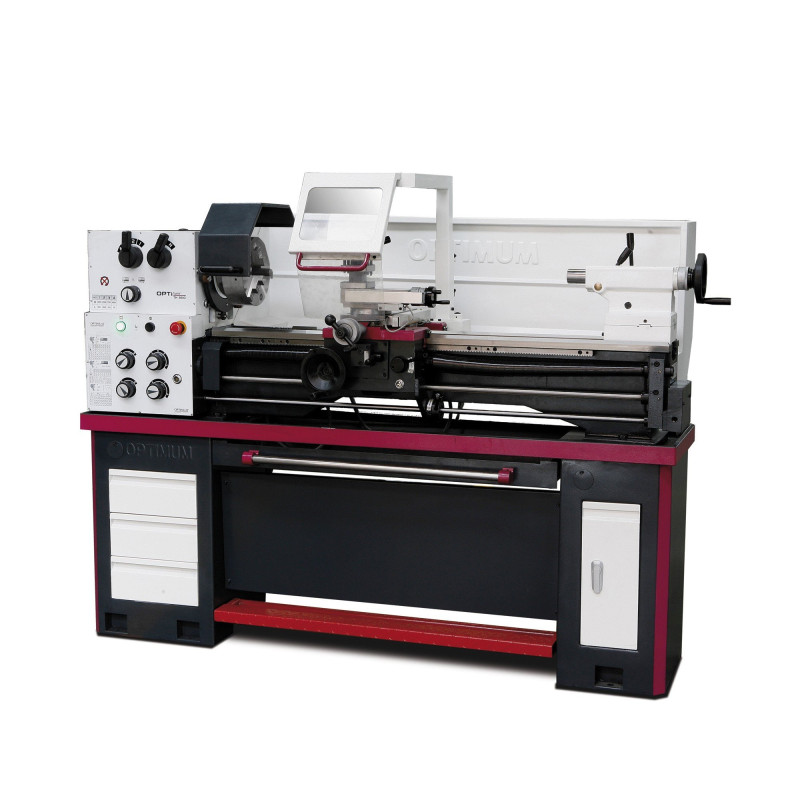

Tour à métaux Optimum TH 3610 (400V)
Référence : 3402050SET
9114,81 €
HT
10937,77 €
TTC
