Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4)
- Précision de concentricité du mandrin < 0.04 mm
- Précision de concentricité du nez de broche < 0.015 mm
- Nez de broche trempé
- Broche trempée et rectifiée, montée sur roulements coniques
- Entraînement de broche par boîte de vitesse mécanique
- Avances longitudinales et transversales automatiques
- Boîte d’avances souple, pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile ajustable ±5 mm pour le tournage conique long
- Orientation du chariot supérieur pour le tournage conique
- Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
- Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
- Levier de commande au tablier pour l’alimentation longitudinale ou transversale
- Vis mère pour les opérations de filetages et d’avances longitudinales automatiques
- Vis mère et barre de chariotage montée sur 2 bagues frittées
- Guidage de l’axe Z trempé et rectifié
- Volants avec verniers ajustables avec graduations 0.04 / 0.01 mm
- Pignons acier de série pour le filetage
- Arrêt d’urgence “coup de poing”
- Tourelle indexée 4 positions
- Fabrication haute précision
Accessoires de série :
- Mandrin 3 mors Ø 160 mm Camlock Nr. 4
- Douille de réduction CM 5 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions, capacité 16 mm
- Kit de pignons d‘avance et de filetage
- Huile de qualité premium
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3403010 |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 850 mm |
| Course du chariot supérieur | 90 mm |
| Course du chariot transversal | 168 mm |
| Course du fourreau de poupée mobile | 100 mm |
| Diamètre fourreau de poupée mobile | 38 mm |
| Diamètre usinable au-dessus du banc | 323 mm |
| Diamètre usinable au-dessus du chariot | 216 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,4 – 10 mm/T |
| Filets au pouces (TPI) | 56 – 4 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 155 mm |
| Largeur de banc | 190 mm |
| Nombre d'avances longitudinales | 24 |
| Nombre d'avances transversales | 32 |
| Nombre de pas (métriques) | 29 |
| Nombre de vitesse de broche | 9 |
| Plage d'avances longitudinales | 0,02 – 0,4 mm/tour |
| Plage d'avances transversales | 0,01 – 0,2 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 65 – 2000 T/min. |
Dimensions et poids
| Poids net | 360 kg |
| Hauteur | 566 mm |
| Largeur | 740 mm |
| Longueur | 1749 mm |
Documentation technique

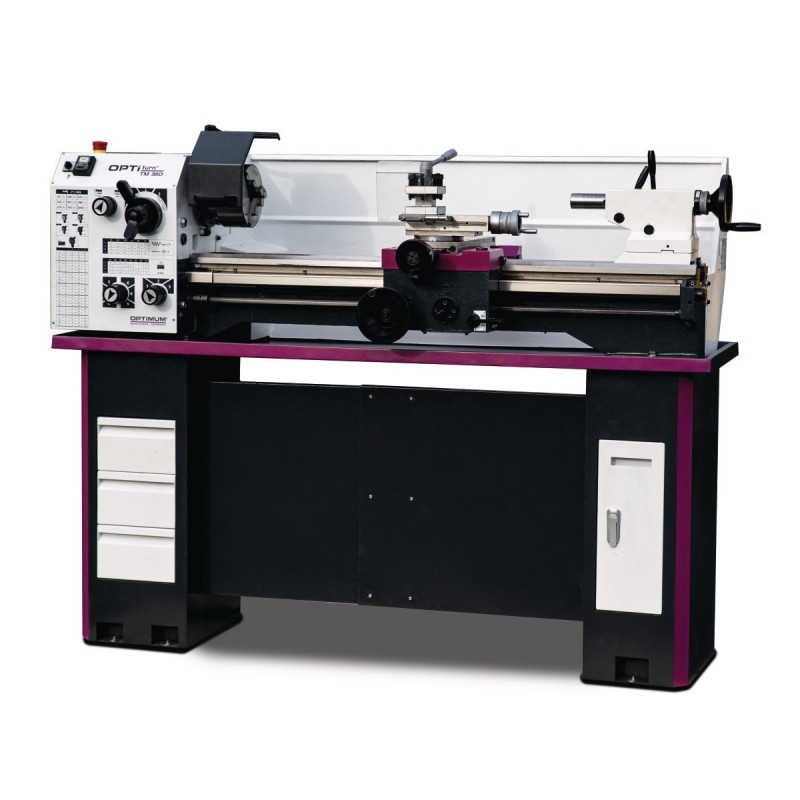

Tour à métaux Optimum TM 3110
Référence : 3403010
5659,00 €
HT
6790,80 €
TTC
Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d’attachement rapide du mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4)
- Précision de concentricité du mandrin < 0.04 mm
- Précision de concentricité du nez de broche < 0.015 mm
- Nez de broche trempé
- Broche trempée et rectifiée, montée sur roulements coniques
- Entraînement de broche par boîte de vitesse mécanique
- Avances longitudinales et transversales automatiques
- Boîte d’avances souple, pignons lubrifiés par bain d’huile
- Décalage latéral de la poupée mobile ajustable ±5 mm pour le tournage conique long
- Orientation du chariot supérieur pour le tournage conique
- Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
- Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
- Levier de commande au tablier pour l’alimentation longitudinale ou transversale
- Vis mère pour les opérations de filetages et d’avances longitudinales automatiques
- Vis mère et barre de chariotage montée sur 2 bagues frittées
- Guidage de l’axe Z trempé et rectifié
- Volants avec verniers ajustables avec graduations 0.04 / 0.01 mm
- Pignons acier de série pour le filetage
- Arrêt d’urgence “coup de poing”
- Tourelle indexée 4 positions
- Fabrication haute précision
Accessoires de série :
- Mandrin 3 mors Ø 160 mm Camlock Nr. 4
- Douille de réduction CM 5 / CM 3
- 2 pointes fixes CM 3
- Tourelle 4 positions, capacité 16 mm
- Kit de pignons d‘avance et de filetage
- Huile de qualité premium
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3403010 |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 850 mm |
| Course du chariot supérieur | 90 mm |
| Course du chariot transversal | 168 mm |
| Course du fourreau de poupée mobile | 100 mm |
| Diamètre fourreau de poupée mobile | 38 mm |
| Diamètre usinable au-dessus du banc | 323 mm |
| Diamètre usinable au-dessus du chariot | 216 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,4 – 10 mm/T |
| Filets au pouces (TPI) | 56 – 4 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 155 mm |
| Largeur de banc | 190 mm |
| Nombre d'avances longitudinales | 24 |
| Nombre d'avances transversales | 32 |
| Nombre de pas (métriques) | 29 |
| Nombre de vitesse de broche | 9 |
| Plage d'avances longitudinales | 0,02 – 0,4 mm/tour |
| Plage d'avances transversales | 0,01 – 0,2 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 65 – 2000 T/min. |
Dimensions et poids
| Poids net | 360 kg |
| Hauteur | 566 mm |
| Largeur | 740 mm |
| Longueur | 1749 mm |
