Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d‘attachement rapide du mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4)
- Précision de concentricité du mandrin <0.04 mm="" li="">
- Précision de concentricité du nez de broche trempé < 0.015 mm
- Entraînement de broche par boîte de vitesses mécanique
- Décalage latéral ajustable ± 5 mm pour le tournage conique long
- Orientation du chariot supérieur pour le tournage conique
- Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
- Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
- Avances longitudinales et transversales automatiques
- Vis mère pour les opérations de filetages et d’avances longitudinales automatiques
- Vis mère et barre de chariotage montée sur 2 bagues frittées
- Pignons acier de série pour le filetage
- Guidage de l’axe Z trempé et rectifié
- Système électrique 24 volts DC
- Boîte d’avances souple, pignons rectifiés fonctionnant dans un bain d’huile
- Volants avec verniers ajustables avec graduations 0.04 / 0.02 mm
- Volants débrayables de sécurité sur les axes X et Z testés selon EN23125
- Levier de commande au tablier pour l‘avance automatique longitudinale ou transversale
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Broche trempée et rectifiée, montée sur roulements coniques réglables
- Socle de machine robuste en acier
- Lampe de travail LED de série
- Frein électromagnétique sur le moteur principal
- Tourelle indexée 4 positions
- Arrêt d’urgence “coup de poing” à gauche et à droite
- Mandrin 3 mors de série
- Fabrication haute précision
Accessoires de série :
- Mandrin 3 mors Ø 160 mm Camlock Nr. 4
- Lampe de travail LED
- Douille de réduction CM 5 / CM 3
- Pointe fixe CM 3
- Tourelle 4 positions, capacité 16 mm
- Jeu de pignons de filetage et d‘avances
- Socle avec bac à copeaux inclus
- Premier remplissage de la machine avec de l’huile de qualité premium
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3403020 |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 850 mm |
| Course du chariot supérieur | 90 mm |
| Course du chariot transversal | 168 mm |
| Course du fourreau de poupée mobile | 100 mm |
| Diamètre fourreau de poupée mobile | 38 mm |
| Diamètre usinable au-dessus du banc | 330 mm |
| Diamètre usinable au-dessus du chariot | 216 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,4 – 10 mm/T |
| Filets au pouces (TPI) | 56 – 4 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 165 mm |
| Hauteur max. | 1590 (DPA) mm |
| Largeur de banc | 190 mm |
| Nombre d'avances longitudinales | 24 |
| Nombre d'avances transversales | 32 |
| Nombre de pas (métriques) | 29 |
| Nombre de vitesse de broche | 9 |
| Plage d'avances longitudinales | 0,02 – 0,4 mm/tour |
| Plage d'avances transversales | 0,01 – 0,2 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 65 – 2000 T/min. |
Dimensions et poids
| Poids net | 469 kg |
| Hauteur | 1320 mm |
| Largeur | 745 mm |
| Longueur | 1760 mm |
Documentation technique

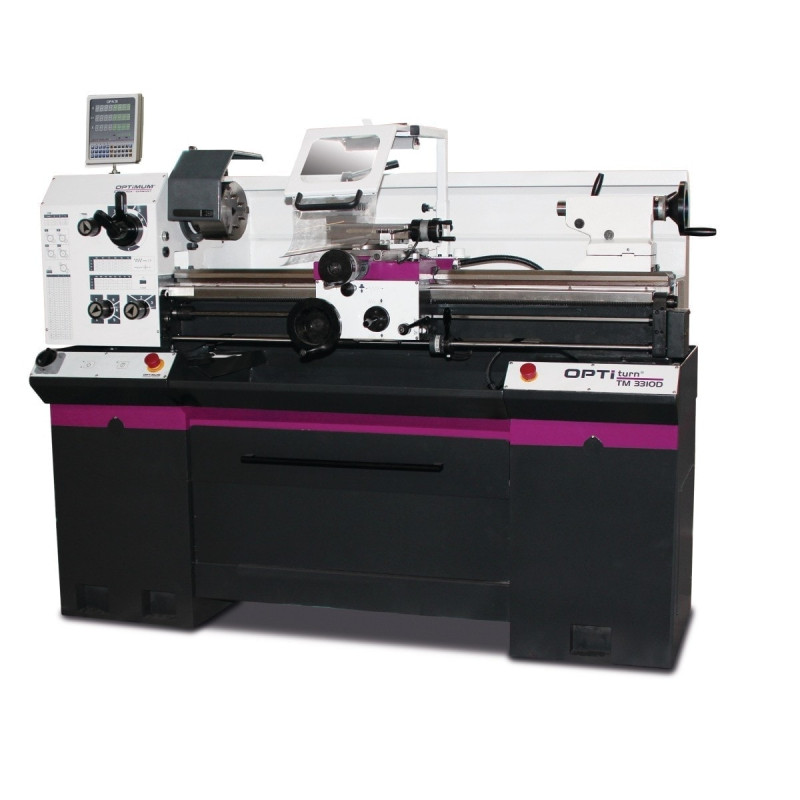

Tour à métaux Optimum TM 3310
Référence : 3403020
7599,00 €
HT
9118,80 €
TTC
Description
- Banc prismatique en fonte grise, trempé par induction et rectifié avec précision
- Système d‘attachement rapide du mandrin DIN ISO 702-2 Nr. 4 (Camlock D1 - 4)
- Précision de concentricité du mandrin <0.04 mm="" li="">
- Précision de concentricité du nez de broche trempé < 0.015 mm
- Entraînement de broche par boîte de vitesses mécanique
- Décalage latéral ajustable ± 5 mm pour le tournage conique long
- Orientation du chariot supérieur pour le tournage conique
- Graduation du vernier du fourreau et volant de la poupée mobile 0.02 mm
- Ajustement simple et rapide de la poupée mobile grâce au levier de serrage rapide
- Avances longitudinales et transversales automatiques
- Vis mère pour les opérations de filetages et d’avances longitudinales automatiques
- Vis mère et barre de chariotage montée sur 2 bagues frittées
- Pignons acier de série pour le filetage
- Guidage de l’axe Z trempé et rectifié
- Système électrique 24 volts DC
- Boîte d’avances souple, pignons rectifiés fonctionnant dans un bain d’huile
- Volants avec verniers ajustables avec graduations 0.04 / 0.02 mm
- Volants débrayables de sécurité sur les axes X et Z testés selon EN23125
- Levier de commande au tablier pour l‘avance automatique longitudinale ou transversale
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Broche trempée et rectifiée, montée sur roulements coniques réglables
- Socle de machine robuste en acier
- Lampe de travail LED de série
- Frein électromagnétique sur le moteur principal
- Tourelle indexée 4 positions
- Arrêt d’urgence “coup de poing” à gauche et à droite
- Mandrin 3 mors de série
- Fabrication haute précision
Accessoires de série :
- Mandrin 3 mors Ø 160 mm Camlock Nr. 4
- Lampe de travail LED
- Douille de réduction CM 5 / CM 3
- Pointe fixe CM 3
- Tourelle 4 positions, capacité 16 mm
- Jeu de pignons de filetage et d‘avances
- Socle avec bac à copeaux inclus
- Premier remplissage de la machine avec de l’huile de qualité premium
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3403020 |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 850 mm |
| Course du chariot supérieur | 90 mm |
| Course du chariot transversal | 168 mm |
| Course du fourreau de poupée mobile | 100 mm |
| Diamètre fourreau de poupée mobile | 38 mm |
| Diamètre usinable au-dessus du banc | 330 mm |
| Diamètre usinable au-dessus du chariot | 216 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,4 – 10 mm/T |
| Filets au pouces (TPI) | 56 – 4 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 165 mm |
| Hauteur max. | 1590 (DPA) mm |
| Largeur de banc | 190 mm |
| Nombre d'avances longitudinales | 24 |
| Nombre d'avances transversales | 32 |
| Nombre de pas (métriques) | 29 |
| Nombre de vitesse de broche | 9 |
| Plage d'avances longitudinales | 0,02 – 0,4 mm/tour |
| Plage d'avances transversales | 0,01 – 0,2 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 16 x 16 mm |
| Variateur de vitesse | 65 – 2000 T/min. |
Dimensions et poids
| Poids net | 469 kg |
| Hauteur | 1320 mm |
| Largeur | 745 mm |
| Longueur | 1760 mm |
Documentation technique
