Description
- Fabrication haute précision
- Motorisation haute performance sans entretien, grande puissance
- Avances automatiques longitudinales et transversales
- Boîte mécanique d’avances 9 vitesses en transversales et 9 vitesses en longitudinales
- Barre de chariotage indépendante
- Equipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Protection de vis mère de série
- Boîte mécanique de vitesse, 6 vitesses
- Double roulement de broche qualité P5 avec rattrapage de jeu
- Alésage de broche 36 mm
- Mandrin Camlock D 1-4’ Ø 160 mm
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Volants des chariots gradués 0.04/0.01 mm
- Tourelle 4 positions indexées avec carter de protection
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Carter de protection de mandrin asservi électriquement
- Arrêt d’urgence “coup de poing” avec tension de sécurité
- Chariots rainurés pour accueillir le réglet du système de mesure DRO 5, en option
- Chariot supérieur orientable pour le tournage conique
- Décalage latéral de la poupée mobile permettant le tournage conique long
- Certificat de contrôle
Accessoires de série
- Mandrin 3 mors Ø 160 mm
- Pointes fixes CM3/CM5
- Carter de protection de mandrin
- Carter arrière
- Bac à copeaux
- Tourelle 4 positions
- Kit de pignons d'avances
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3427210 |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 600 mm |
| Course du chariot supérieur | 65 mm |
| Course du chariot transversal | 150 mm |
| Course du fourreau de poupée mobile | 70 mm |
| Diamètre fourreau de poupée mobile | 38 mm |
| Diamètre usinable au-dessus du banc | 310 mm |
| Diamètre usinable au-dessus du chariot | 190 mm |
| Distance entre-pointes | 720 mm |
| Filetages métriques | 0,2 – 3,5 mm/T |
| Filets au pouces (TPI) | 56 – 8 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 158 mm |
| Largeur de banc | 180 mm |
| Nombre d'avances longitudinales | 9 |
| Nombre d'avances transversales | 9 |
| Nombre de pas (Filets au pouces) | 21 |
| Nombre de pas (métriques) | 18 |
| Nombre de vitesse de broche | 6 |
| Plage d'avances longitudinales | 0,085 – 0,832 mm/tour |
| Plage d'avances transversales | 0,01 – 0,1 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 18 x 18 mm |
| Variateur de vitesse | 165 – 2400 T/min. |
Dimensions et poids
| Poids net | 261 kg |
| Hauteur | 575 mm |
| Largeur | 705 mm |
| Longueur | 1525 mm |
Documentation technique

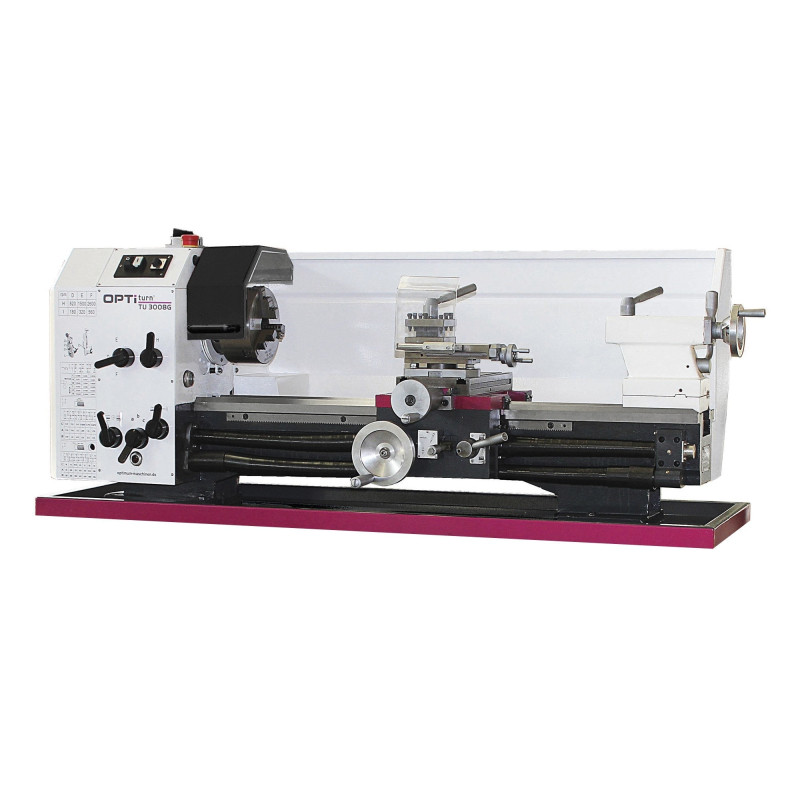

Tour à métaux OPTIMUM TU 3008 G
Référence : 3427210
4819,00 €
HT
5782,80 €
TTC
Description
- Fabrication haute précision
- Motorisation haute performance sans entretien, grande puissance
- Avances automatiques longitudinales et transversales
- Boîte mécanique d’avances 9 vitesses en transversales et 9 vitesses en longitudinales
- Barre de chariotage indépendante
- Equipé d’une vis mère montée sur paliers graissés pour les opérations de filetages et d’avance longitudinale automatique
- Protection de vis mère de série
- Boîte mécanique de vitesse, 6 vitesses
- Double roulement de broche qualité P5 avec rattrapage de jeu
- Alésage de broche 36 mm
- Mandrin Camlock D 1-4’ Ø 160 mm
- Précision de concentricité du nez de broche < 0.009 mm
- Précision de concentricité du mandrin < 0.04 mm
- Volants des chariots gradués 0.04/0.01 mm
- Tourelle 4 positions indexées avec carter de protection
- Banc prismatique en fonte, trempé par induction et rectifié avec précision (HRC 42 - 52)
- Inversion électrique du sens de rotation droite/gauche sur le panneau de commande en façade
- Carter de protection de mandrin asservi électriquement
- Arrêt d’urgence “coup de poing” avec tension de sécurité
- Chariots rainurés pour accueillir le réglet du système de mesure DRO 5, en option
- Chariot supérieur orientable pour le tournage conique
- Décalage latéral de la poupée mobile permettant le tournage conique long
- Certificat de contrôle
Accessoires de série
- Mandrin 3 mors Ø 160 mm
- Pointes fixes CM3/CM5
- Carter de protection de mandrin
- Carter arrière
- Bac à copeaux
- Tourelle 4 positions
- Kit de pignons d'avances
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3427210 |
| Alésage de broche | Ø 38 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 5 |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 600 mm |
| Course du chariot supérieur | 65 mm |
| Course du chariot transversal | 150 mm |
| Course du fourreau de poupée mobile | 70 mm |
| Diamètre fourreau de poupée mobile | 38 mm |
| Diamètre usinable au-dessus du banc | 310 mm |
| Diamètre usinable au-dessus du chariot | 190 mm |
| Distance entre-pointes | 720 mm |
| Filetages métriques | 0,2 – 3,5 mm/T |
| Filets au pouces (TPI) | 56 – 8 TPI |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 158 mm |
| Largeur de banc | 180 mm |
| Nombre d'avances longitudinales | 9 |
| Nombre d'avances transversales | 9 |
| Nombre de pas (Filets au pouces) | 21 |
| Nombre de pas (métriques) | 18 |
| Nombre de vitesse de broche | 6 |
| Plage d'avances longitudinales | 0,085 – 0,832 mm/tour |
| Plage d'avances transversales | 0,01 – 0,1 mm/tour |
| Puissance moteur | 1,1 kW |
| Section d'outils Max. | Max. 18 x 18 mm |
| Variateur de vitesse | 165 – 2400 T/min. |
Dimensions et poids
| Poids net | 261 kg |
| Hauteur | 575 mm |
| Largeur | 705 mm |
| Longueur | 1525 mm |
Documentation technique
