Description
- Banc massif, glissières trempées par induction et rectifiées avec précision
- Bâti et banc monobloc pour une parfaite rigidité
- Banc rompu amovible
- Système d’attachement rapide du mandrin DIN ISO 702-2 N°6 (Camlock D1-6)
- Broche trempée et rectifiée, lubrifiée par bain d’huile, montée sur double roulements coniques très précis
- Précision de concentricité du nez de broche < 0,015 mm
- Système d’arrosage de série avec indicateur de niveau et séparateur d’huile. Bac récupérateur indépendant sur roulettes pour un nettoyage facilité (selon normes DIN)
- Tous les pas métriques de 0,2 à 14 mm et tous les filets au pouce de 72 à 2 TPI peuvent être effectués directement et sans changement de pignons grâce à la boîte d’avances et le joystick en façade
- Inversion droite/gauche du sens de rotation de la broche avec commande au tablier
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Protection de la vis mère pour une parfaite sécurité de l’opérateur
- Frein de broche mécanique au pied pour le filetage et l’arrêt d’urgence
- Volants débrayables de sécurité sur les axes X et Z
- Système de visualisation 3 axes DPA 21
- Lampe de travail LED
- Afficheur digital DPA 21 :
- Clavier convivial étanche aux projections et équipé d’un écran antireflet
- Réduction considérable des temps d’usinage
- Haute précision de travail
- Clavier simple lecture rapide
- Règles en verre équipant les 3 axes
- Réduction du taux d’erreurs
- Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe
- Tourelle à changement rapide 5-B
- Porte-outil 20 x 100 type D pour outils carrés
- Variateur de vitesse Siemens Sinamics G120D Safety integrated
- Affichage digital de la vitesse
- Norme DIN EN 55011 Classe C3
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Mandrin 3 mors Camlock BISON Ø 250 mm
- Lunette fixe Ø 10 à 130 mm
- Lunette à suivre Ø 10 à 100 mm
- Lampe de travail LED
- Douille de réduction CM 6 / CM 4
- 2 pointes fixes CM 4
- Kit de pignons d’avances
- Tourelle à changement rapide 5-B
- Porte-outil 25 x 120 type D pour outils carrés
- Butée avec réglage fin
- Clefs de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3462060SET |
| Alésage de broche | 52 mm Ø 52 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 6 Camlock DIN ISO 702-2 Nr 6 CM 6 |
| Capacité max. de la tourelle | 20 x 20 mm |
| Cône Morse du fourreau de poupée mobile | CM 4 |
| Course du chariot supérieur | 140 mm |
| Course du chariot transversal | 230 mm |
| Course du fourreau de poupée mobile | 120 mm |
| Diamètre fourreau de poupée mobile | 50 mm |
| Diamètre usinable au-dessus du banc | 420 mm |
| Diamètre usinable au-dessus du chariot | 250 mm |
| Diamètre usinable sous le banc rompu | 260 mm |
| Distance entre-pointes | 1000 mm |
| Filetages métriques | 0,2 - 14 mm/T. 39 pas 0.2 – 14 mm/T |
| Filets au pouces (TPI) | 72 à 2 TPI 45 pas 72 à 2 TPI ; 45 pas |
| Hauteur de pointe | 200 mm 210 mm |
| Largeur de banc | 250 mm |
| Nombre de vitesse de broche | 16 |
| Nombre de vitesses de broche | 2 par Vario |
| Pas modules | 0,3 à 3,5 18 pas |
| Pas trapézoïdaux | 8 - 44 21 pas |
| Plage d'avances longitudinales | 0.05 - 1.7 mm/T. 17 avances |
| Plage d'avances transversales | 0,025 - 0,85 mm/T 17 avances |
| Puissance moteur | 5.5 kW 4,6 kW 400 V / 3 Ph ~ 50 Hz |
| Puissance moteur de la butée arrière | Bad feature value |
| Puissance moteur du système d'arrosage | 100 W |
| Variateur de vitesse | 45 - 1800 T/min. |
Dimensions et poids
| Dimensions (L x l x h) | 1940 x915 x 1375 mm |
| Poids net | 1160 kg (1350 kg) 1350 kg |
| Hauteur | 1370 mm |
| Largeur | 914 mm |
| Longueur | 2030 mm |
Documentation technique

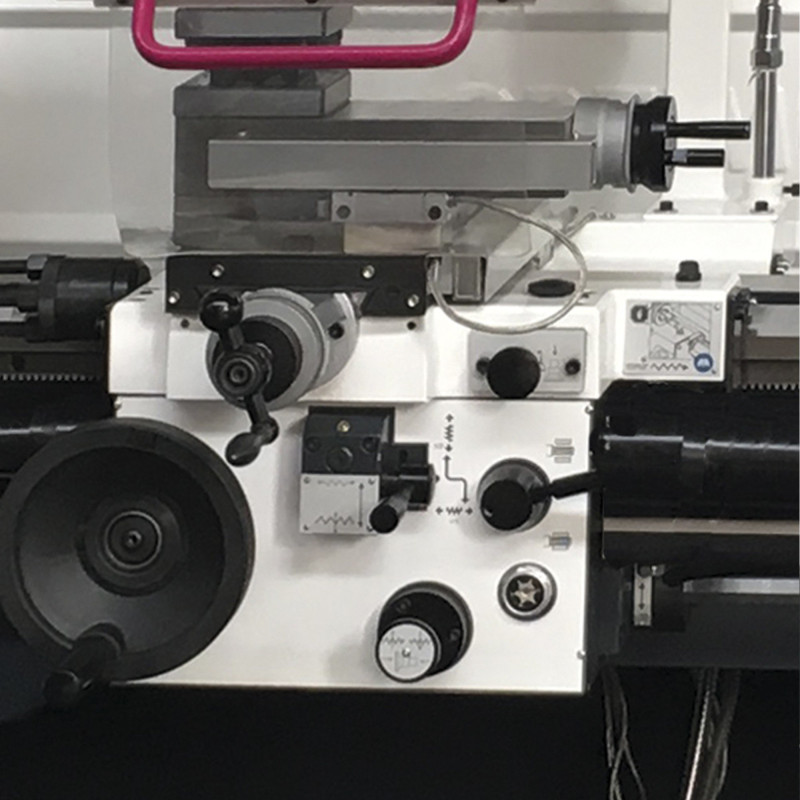

Tour à métaux Optimum TH 4210 V
Référence : 3462060SET
23197,24 €
HT
27836,69 €
TTC
