Description
- Broche et servomoteurs par SIEMENS
- Cartérisation de série avec équipement de sécurité complet
- Système d’arrosage intégré avec réservoir 90 L
- Système de lubrification centralisée automatique
- Haute vitesse de broche jusqu'à 3000 T/min. de série
- Panneau de commande pivotant
- Volants électroniques pour les axes X et Z
- Livré avec câble de transfert de données pour PC
- Connexion RJ45, raccord USB et connexion électrique (230 V) sur le panneau de commande
- Positionnement rapide des axes X et Z par satellite
- Mandrin hydraulique avec commande au pied
- Tourelle 8 outils type VDI
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées, nous consulter
Panneau de commande SIEMENS SINUMERIK 828 D
- Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
- Ecran TFT couleur 10.4“
- 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes
Equipement de série :
- Echangeur de chaleur : Armoire électrique fermée avec gestion intelligente du refroidissement. Température optimale, même en cas de températures extérieures élevées
- Système de changement d'outils : Huit emplacements d’outils. Changeur d’outils VDI30 hydraulique. Hauteur d’attachement max. 20 mm
- Poupée mobile : Grandes dimensions. Chariot avec broche filetée à billes et écrou précontraint. Gestion à pédale et hydraulique de la poupée en option
- Groupe hydraulique : Puissance du moteur 750 W. Capacité du réservoir 50 litres. Pression de serrage / pression de service 2 500 à 2 942 kPa
- Mandrin trois mors hydraulique Ø 150 mm. Desserrage et serrage hydrauliques au moyen d’une pédale. Serrage facile des pièces. Mors monobloc durs et doux en fonction des besoins : nous consulter
- Système de lubrification centralisée : Alimentation automatique à intervalles fixes. Réduit l’usure. Avec flotteur. Émission d’un signal sonore si le niveau d’huile est trop bas
- Satellites de commande : Joystick pour le déplacement des axes X, Z. Volant pour le déplacement manuel des axes X et Z. Bouton d’arrêt d’urgence. Bouton de validation
- Bac de récupération : Bac à copeaux extractible. Réservoir d’arrosage extractible. Indicateur de niveau. Capacité du réservoir 90 litres
- Pédale : Pour desserrer et serrer le mandrin. Gestion hydraulique du fourreau de poupée mobile en option
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3514330 |
| Alésage de broche | Ø 52 mm |
| Alésage de mandrin | Ø 40 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | DIN ISO 702-1 No. 5 |
| Capacité du changeur d'outils | 8 |
| Capacité du réservoir d'huile hydraulique | 50 l |
| Capacité du réservoir du système d'arrosage | 90 l |
| Capacité max. de la tourelle | 20 x 20 mm |
| Cône Morse du fourreau de poupée mobile | CM 4 |
| Couple d'avance Axe X | 7,5 kN |
| Couple d'avance Axe Z | 5.3 kN |
| Couple du moteur de broche | 33 Nm |
| Couple du moteur de broche (Mode S6 à 30%) | 80 Nm |
| Couple moteur Axe X | 6 Nm |
| Couple moteur Axe Z | 8.5 Nm |
| Course automatique Axe X | 250 mm |
| Course automatique Axe Z | 760 mm |
| Course du fourreau de poupée mobile | 165 mm |
| Diamètre d’attachement barre d’alésage max. | Ø 25 mm |
| Diamètre fourreau de poupée mobile | 52 mm |
| Diamètre mandrin | Ø 150 mm |
| Diamètre usinable au-dessus du banc | 446 mm |
| Diamètre usinable au-dessus du chariot | 240 mm |
| Diamètre usinable sous le banc rompu | 520 mm |
| Diamètre vis à billes de l'axe X | 25 mm 40 mm |
| Distance entre-pointes | 850 mm |
| Fréquence moteur | 50 Hz |
| Hauteur de pointe | 223 mm |
| Largeur de banc | 300 mm |
| Nombre de vitesse de broche | 1 |
| Pas de vis à billes Axe X | 5 mm |
| Pas de vis à billes Axe Z | 5 mm |
| Précision de la répétabilité | ± 0.005 mm |
| Précision de positionnement | ± 0.005 mm |
| Puissance moteur | 7 kW |
| Puissance de la pompe du système hydraulique | 0,75 kW |
| Puissance du moteur de broche (Mode S1) | 7 kW |
| Puissance du moteur de broche (Mode S6 à 30%) | 16 kW |
| Puissance électrique totale de la machine | 23 kVA |
| Puissance moteur du système d'arrosage | 270 W |
| Type changeur d'outils | Hydraulique; VDI 30 |
| Type de serrage du mandrin | hydraulique |
| Variateur de vitesse | 10 – 3000 T/min. |
| Vis à billes - Classe de précision de l'axe X | C3 |
| Vis à billes - Classe de précision de l'axe Z | C3 |
| Vitesse avance automatique X | 15000 mm/min |
| Vitesse avance automatique Z | 15000 mm/min |
Dimensions et poids
| Poids net | 2600 kg |
| Hauteur | 1795 mm |
| Largeur | 2300 mm |
| Longueur | 2530 mm |
Documentation technique

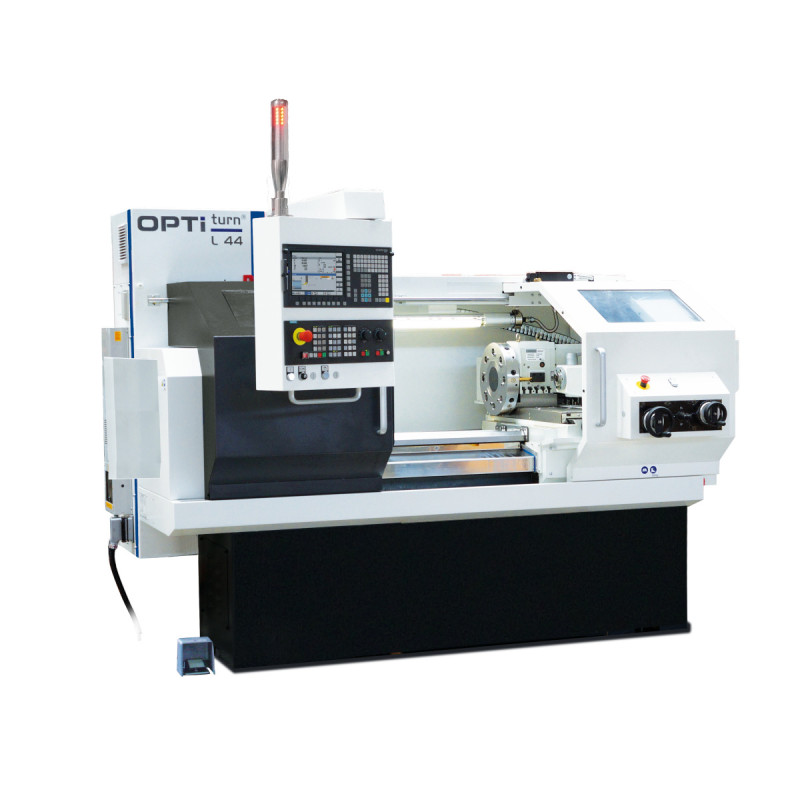

Tour à métaux à commande numérique Optimum L 44
