Description
- Pour rectifier des surfaces planes dans le domaine industriel
Rigidité et stabilité optimale grâce à une structure en fonte haute qualité, nervurée et
stabilisée, procurant une très haute précision de travail
Commande à écran tactile conviviale : interface graphique HMI ; toutes les fonctions et l‘avance de rectification peuvent être commandées ; affichage des fonctions et des erreurs
Bridage électromagnétique de la pièce à usiner avec fonction de démagnétisation automatique
Extracteur manuel parallèle permettant de retirer la pièce en toute sécurité
Ajustement automatique de l‘avance transversale
Dispositif d‘affûtage en croix permettant d’affûter la meule avec grande précision
Vis à billes et avance de précision sur l‘axe Z
Panneau de commande ergonomique sur un bras pivotant adapté à la taille de l’opérateur
Régulation de la course longitudinale par électrovanne
Dispositif de graissage centralisé à débit contrôlé
Lubrification centralisée automatique de toutes les glissières et de la broche
Cartérisation à l‘avant, sur les côtés et à l‘arrière évitant les éclaboussures
Pieds d‘alignement
Eclairage halogène protection IP65 permettant de parfaites conditions de travail -
CONTRÔLE AUTOMATIQUE DE L‘AVANCE
Différents cycles d‘usinage sont disponibles :
- Rectification à plat avec approche au point de départ
- Rectification de rainures avec avance au point de départ de l‘axe X
- Rectification de la rainure avec avance au point de départ et au point final de l‘axe X
- L‘approche de la meule peut être personnalisée en fonction de la pièce à usiner
- La cote de rectification totale est divisée en une approche grossière et une approche fine, les étapes d‘approche peuvent être saisies librement, selon l‘application, avec une résolution minimale allant jusqu‘à 0.001 mm.
- La possibilité de programmer des passages à vide après un certain nombre d‘étapes d‘approche et des passages d‘arrosage après avoir atteint la mesure de rectification garantit les meilleurs résultats de rectification.
Caractéristiques
| Marque | METALLKRAFT |
| Référence | 3942255 |
| Alésage de meule | 31.75 mm |
| Alimentation électrique | 400 V |
| Charge admissible de la table de bridage | 250 kg |
| Diamètre de meule | 180 mm |
| Distance max. entre l’axe de broche et la table | 500 mm |
| Fréquence moteur | 50 Hz |
| Largeur de meule | 13 mm |
| Largeur du plateau de bridage | 250 mm |
| Longueur du plateau de bridage | 500 mm |
| Puissance moteur | 1.5 kW |
| Puissance du système hydraulique | 0.75 kW |
| Vitesse d'avance de la table | 5 – 25 m/min |
| Vitesse de broche | 2900 T/min. |
Dimensions et poids
| Poids net | 1350 kg |
| Hauteur | 1800 mm |
| Largeur | 1830 mm |
| Longueur | 2355 mm |

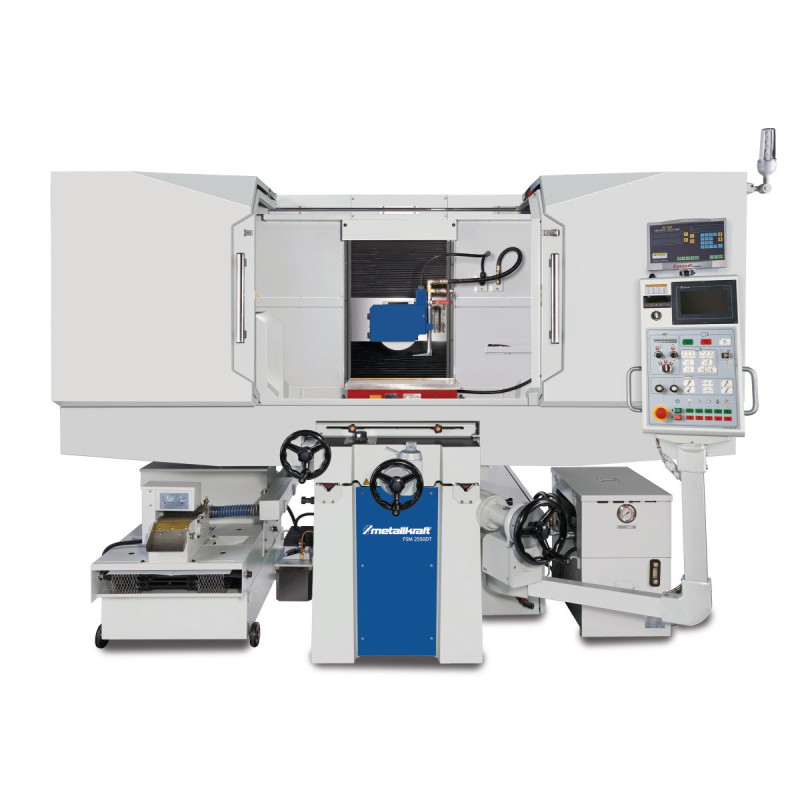

Rectifieuse plane de précision Metalkraft FSM 2550 DT
Référence : 3942255
46990,00 €
HT
56388,00 €
TTC
Description
- Pour rectifier des surfaces planes dans le domaine industriel
Rigidité et stabilité optimale grâce à une structure en fonte haute qualité, nervurée et
stabilisée, procurant une très haute précision de travail
Commande à écran tactile conviviale : interface graphique HMI ; toutes les fonctions et l‘avance de rectification peuvent être commandées ; affichage des fonctions et des erreurs
Bridage électromagnétique de la pièce à usiner avec fonction de démagnétisation automatique
Extracteur manuel parallèle permettant de retirer la pièce en toute sécurité
Ajustement automatique de l‘avance transversale
Dispositif d‘affûtage en croix permettant d’affûter la meule avec grande précision
Vis à billes et avance de précision sur l‘axe Z
Panneau de commande ergonomique sur un bras pivotant adapté à la taille de l’opérateur
Régulation de la course longitudinale par électrovanne
Dispositif de graissage centralisé à débit contrôlé
Lubrification centralisée automatique de toutes les glissières et de la broche
Cartérisation à l‘avant, sur les côtés et à l‘arrière évitant les éclaboussures
Pieds d‘alignement
Eclairage halogène protection IP65 permettant de parfaites conditions de travail -
CONTRÔLE AUTOMATIQUE DE L‘AVANCE
Différents cycles d‘usinage sont disponibles :
- Rectification à plat avec approche au point de départ
- Rectification de rainures avec avance au point de départ de l‘axe X
- Rectification de la rainure avec avance au point de départ et au point final de l‘axe X
- L‘approche de la meule peut être personnalisée en fonction de la pièce à usiner
- La cote de rectification totale est divisée en une approche grossière et une approche fine, les étapes d‘approche peuvent être saisies librement, selon l‘application, avec une résolution minimale allant jusqu‘à 0.001 mm.
- La possibilité de programmer des passages à vide après un certain nombre d‘étapes d‘approche et des passages d‘arrosage après avoir atteint la mesure de rectification garantit les meilleurs résultats de rectification.
Caractéristiques
| Marque | METALLKRAFT |
| Référence | 3942255 |
| Alésage de meule | 31.75 mm |
| Alimentation électrique | 400 V |
| Charge admissible de la table de bridage | 250 kg |
| Diamètre de meule | 180 mm |
| Distance max. entre l’axe de broche et la table | 500 mm |
| Fréquence moteur | 50 Hz |
| Largeur de meule | 13 mm |
| Largeur du plateau de bridage | 250 mm |
| Longueur du plateau de bridage | 500 mm |
| Puissance moteur | 1.5 kW |
| Puissance du système hydraulique | 0.75 kW |
| Vitesse d'avance de la table | 5 – 25 m/min |
| Vitesse de broche | 2900 T/min. |
Dimensions et poids
| Poids net | 1350 kg |
| Hauteur | 1800 mm |
| Largeur | 1830 mm |
| Longueur | 2355 mm |
