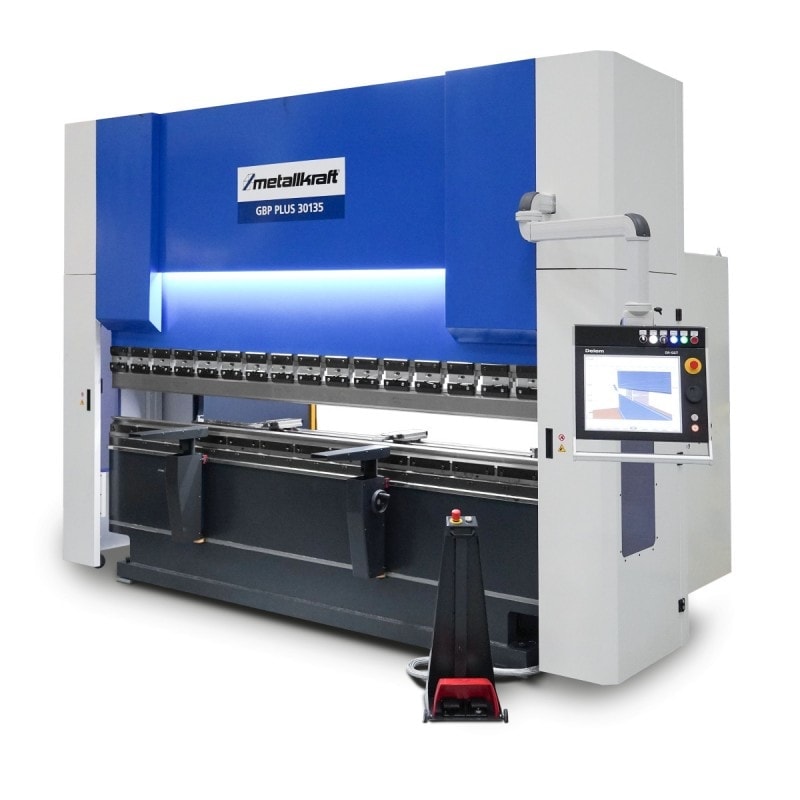

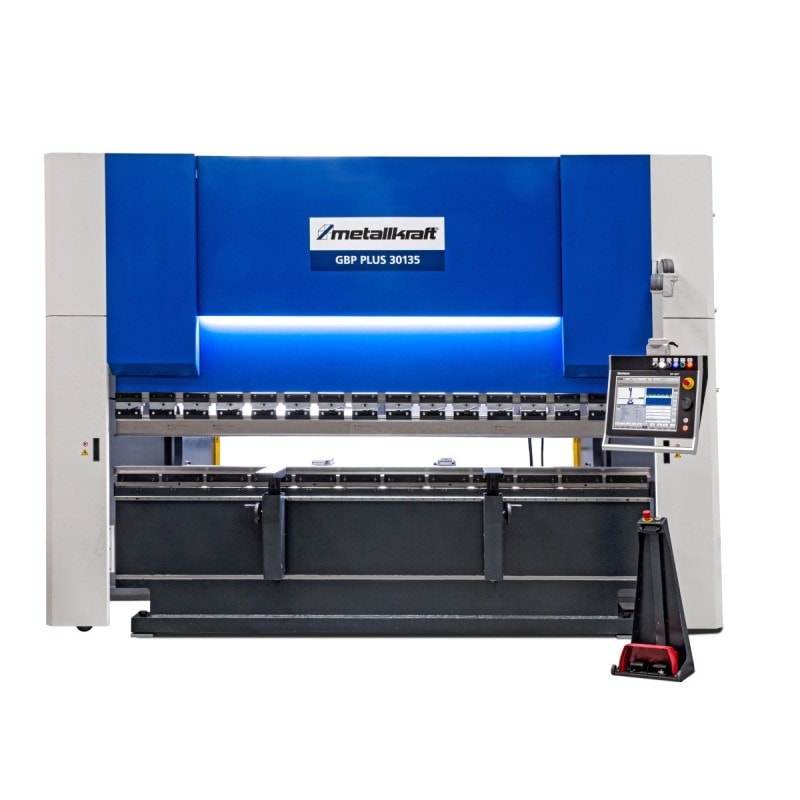

Presse plieuse hydraulique à commande CNC Metallkraft GBP PLUS 30135

Presse plieuse hydraulique à commande CNC Metallkraft GBP PLUS 30135

Nous consulter
4273013
Avec 4 axes entraînés, bombage motorisé et serrage rapide manuel de l'outil supérieur



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

Version standard:

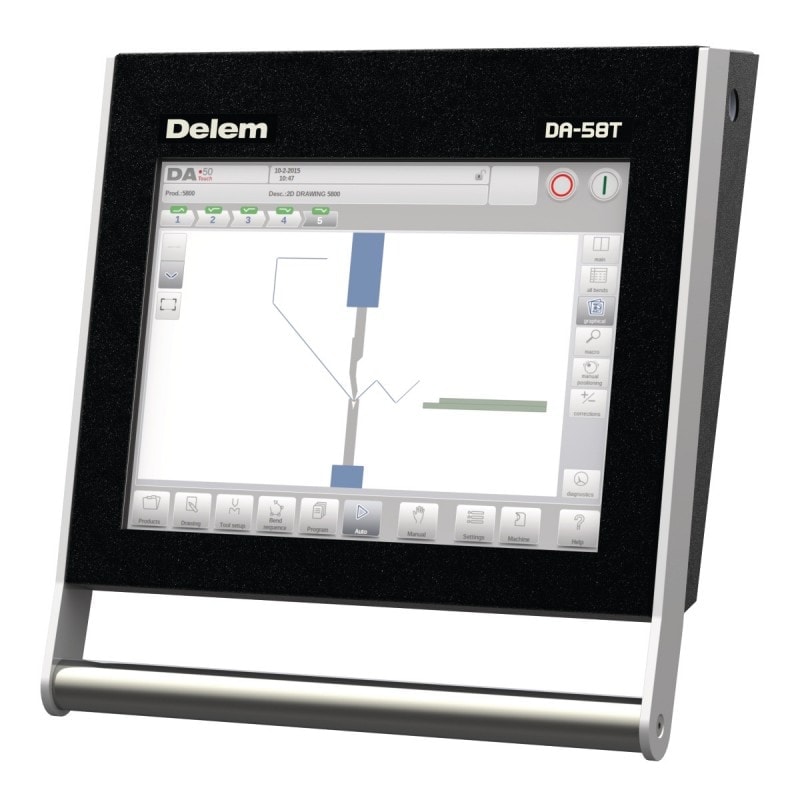

  • Commande CNC graphique 2D DELEM DA-58T avec logiciel hors ligne TL

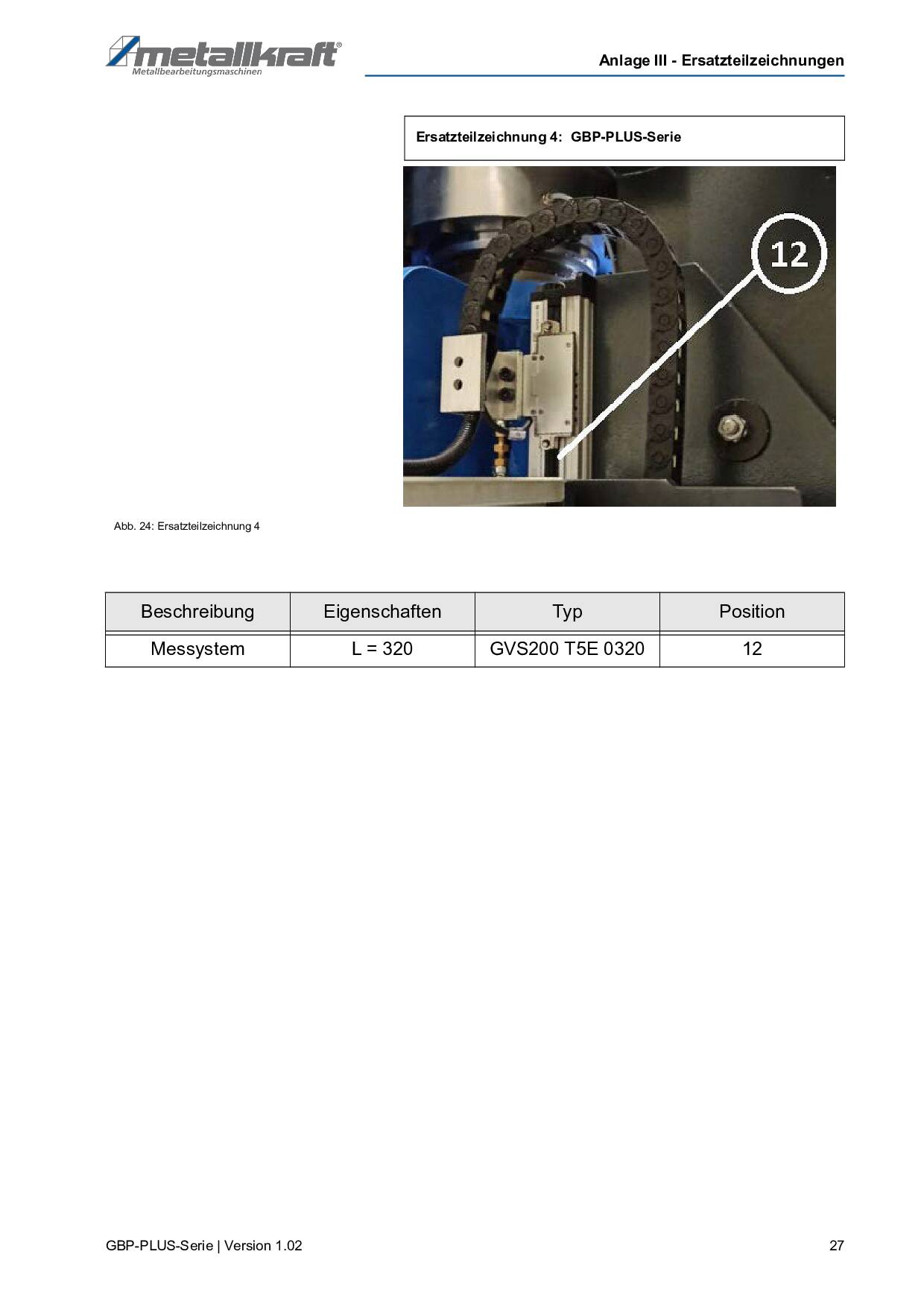

  • Deux encodeurs linéaires (GIVI) sur la barre de presse pour vérifier la position souhaitée
  • Codeurs linéaires de haute qualité avec une précision de 0,01 mm
  • Butée arrière commandée par CNC avec deux doigts de butée arrière

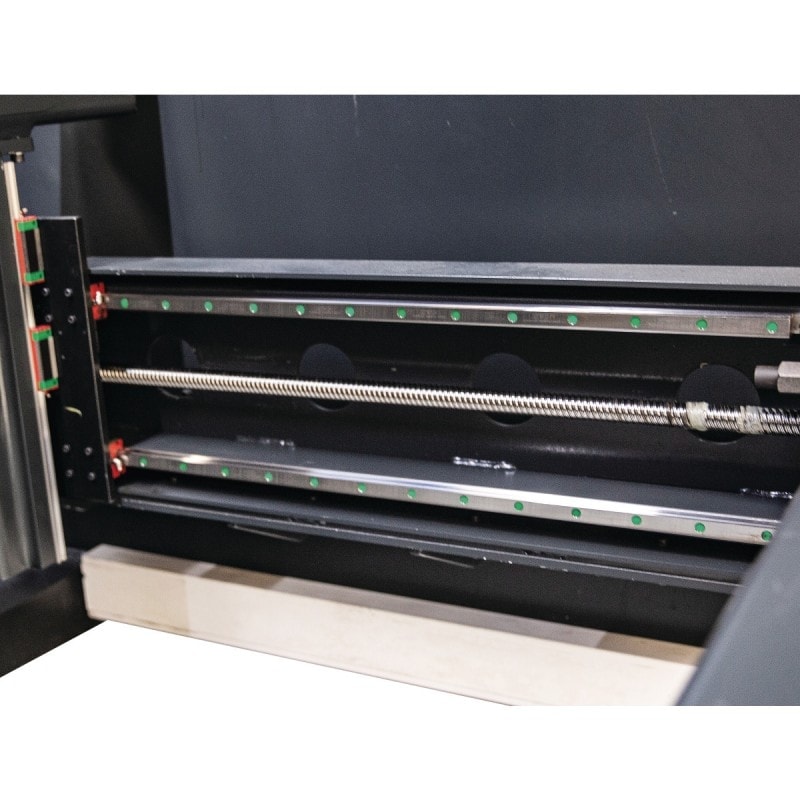

  • Axe X guidé linéairement et entraîné par des vis à billes via un servomoteur
  • Axe R guidé linéairement et entraîné par des vis à billes via un servomoteur
  • Doigts de butée arrière sur guides linéaires réglables latéralement manuellement

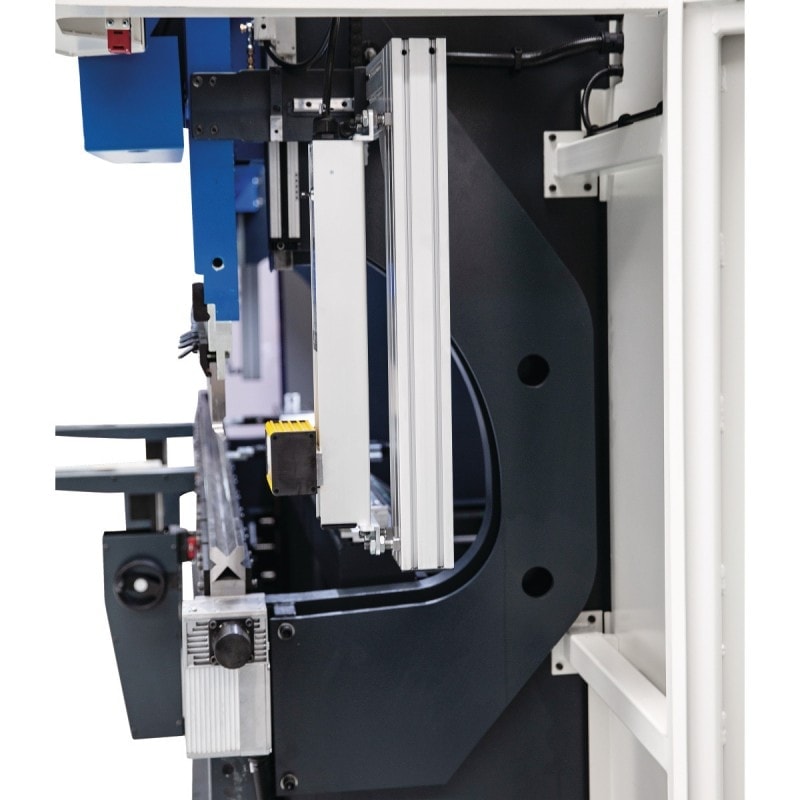

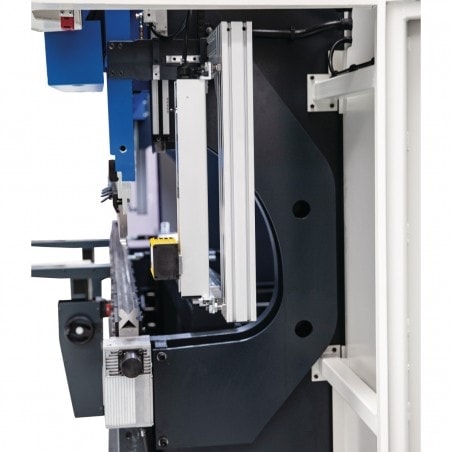

  • Laser de sécurité Fiessler AKAS LC -II M avec contrôle de sécurité de la presse FMSC

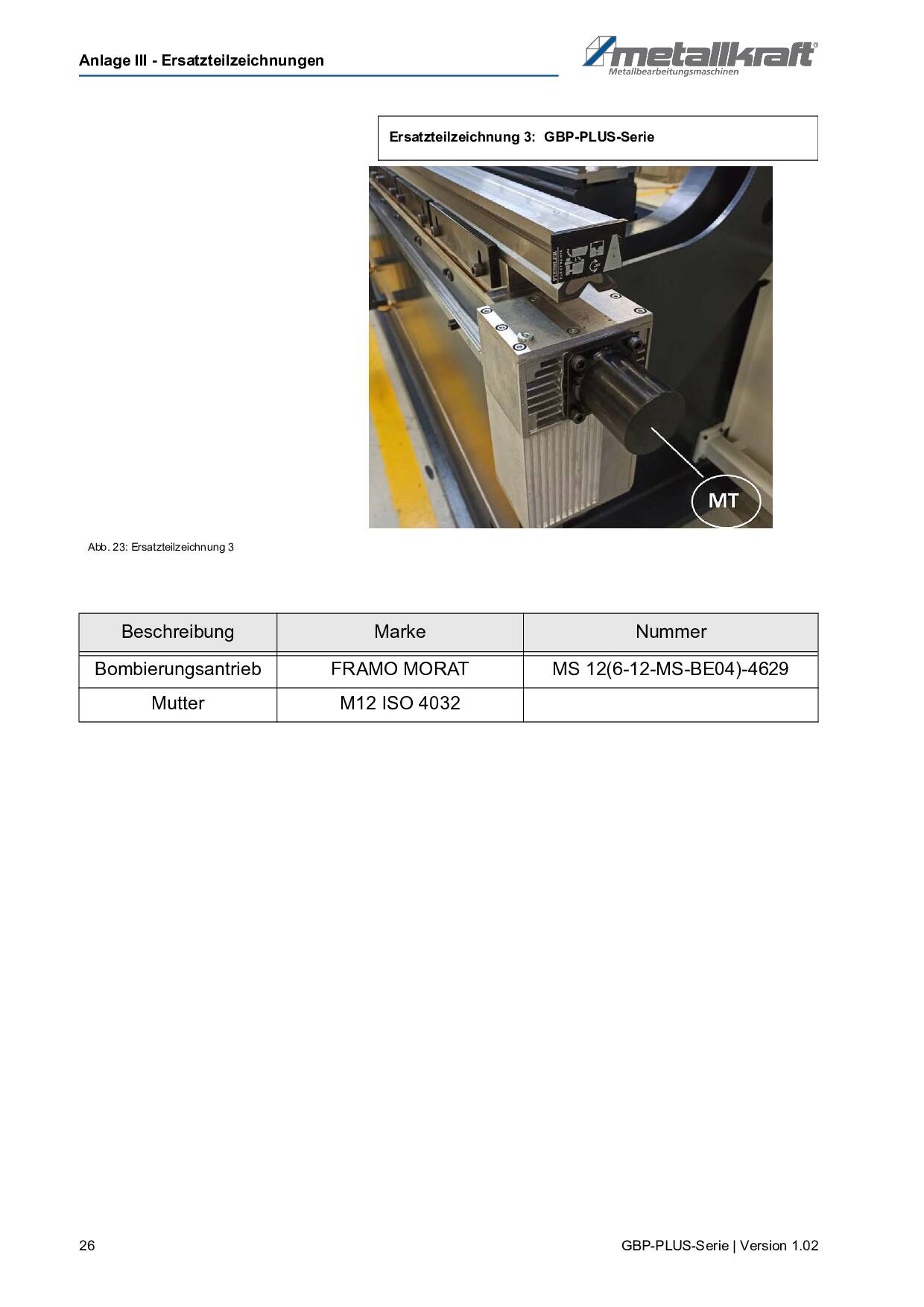

  • Dispositif de bombage motorisé à commande CNC WILA pour compenser la déflexion du ressort
  • Panneau de commande sur le côté droit de la machine sur un bras pivotant
  • Guidage plat solide et nécessitant peu d'entretien du faisceau de la presse

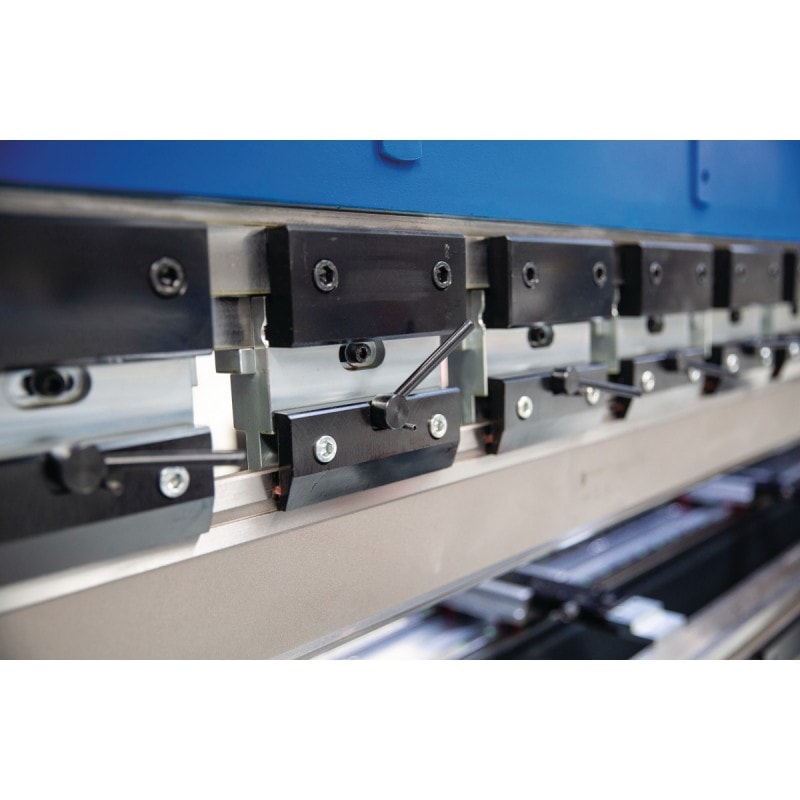

  • Serrage manuel de l'outil supérieur (enlèvement latéral), système Promecam / Amada
  • Outil supérieur (Promecam/Amada), hauteur 105 mm (3 x 835 mm / 1 x 805 mm sectionné)
  • Matrice multi-V, hauteur 60 mm, ouvertures en V 16/22/35/50 mm (3 x 835 mm / 1 x 805 mm sectionné)
  • Unité mobile de commande au pied (BERNSTEIN) avec fonction d'arrêt d'urgence et câble de sécurité
  • Pédale avec deux interrupteurs (appuyez sur la barre vers le haut/vers le bas) et marchepied de sécurité dans l'interrupteur vers le bas

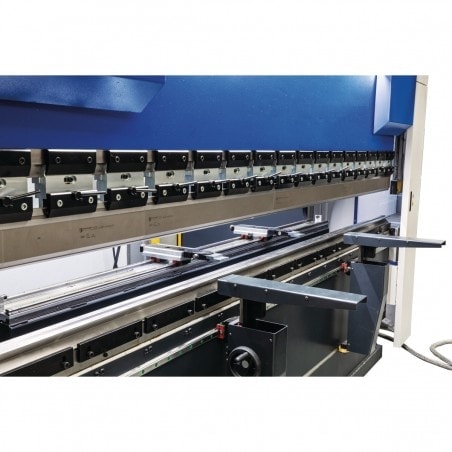

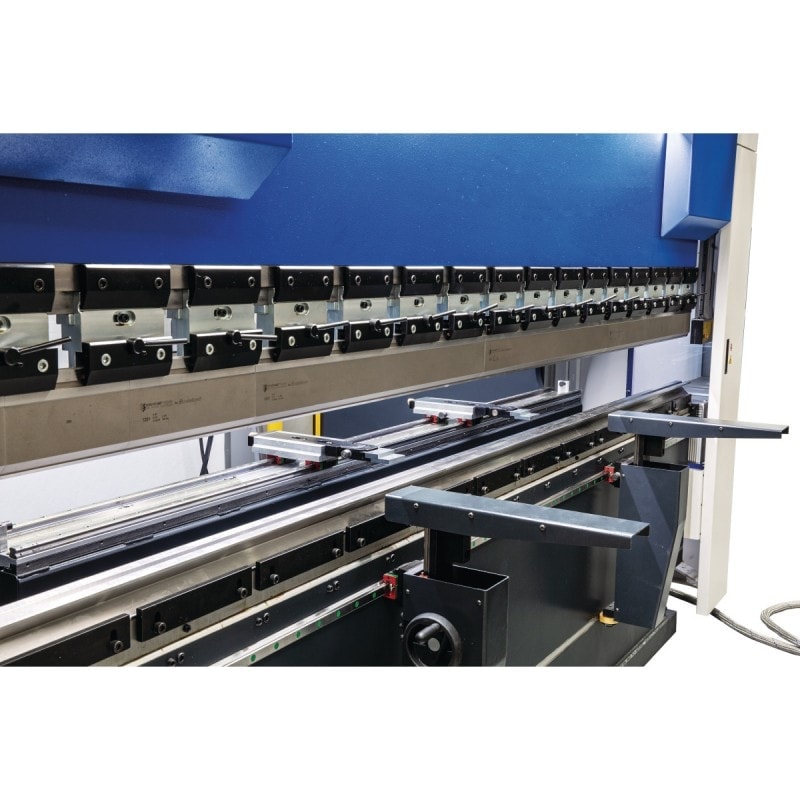

  • Deux bras de support avant qui peuvent être rapidement ajustés sur le côté sur le guide linéaire
  • Tous les guides linéaires et chariots du contrôle de mouvement HIWIN
  • Répartition contrôlée de la quantité d'huile entre les cylindres
  • Surveillance de la position relative du cylindre pendant le processus de pliage
  • Programmation directe de l'angle de pliage via la commande
  • Vitesse de pliage et de rétraction programmable et temps de pressage
  • Mode de travail manuel, semi-automatique ou automatique sélectionnable
  • Cylindres aiguisés, fabriqués à partir d'un seul bloc pour une précision et une durabilité maximales

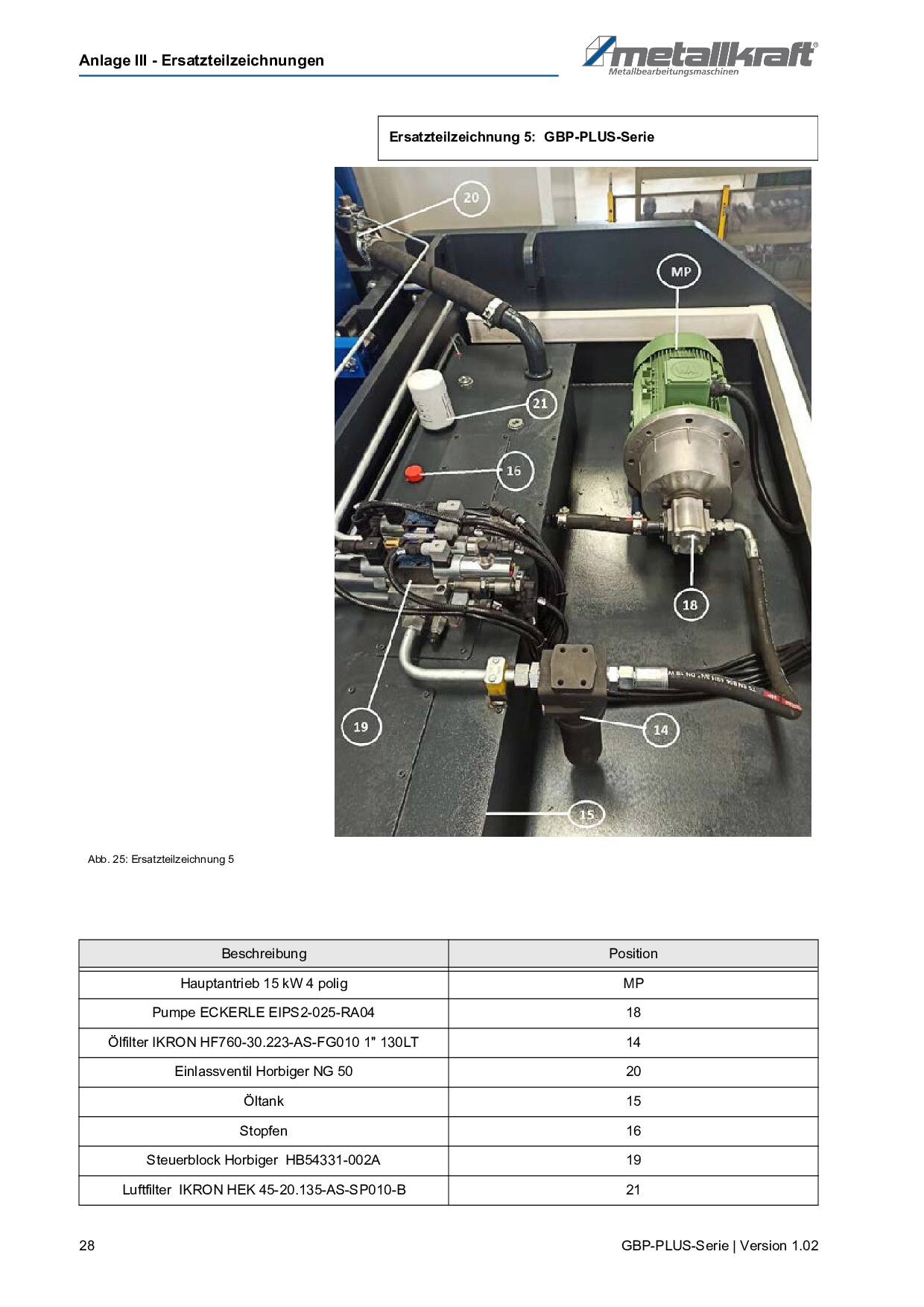

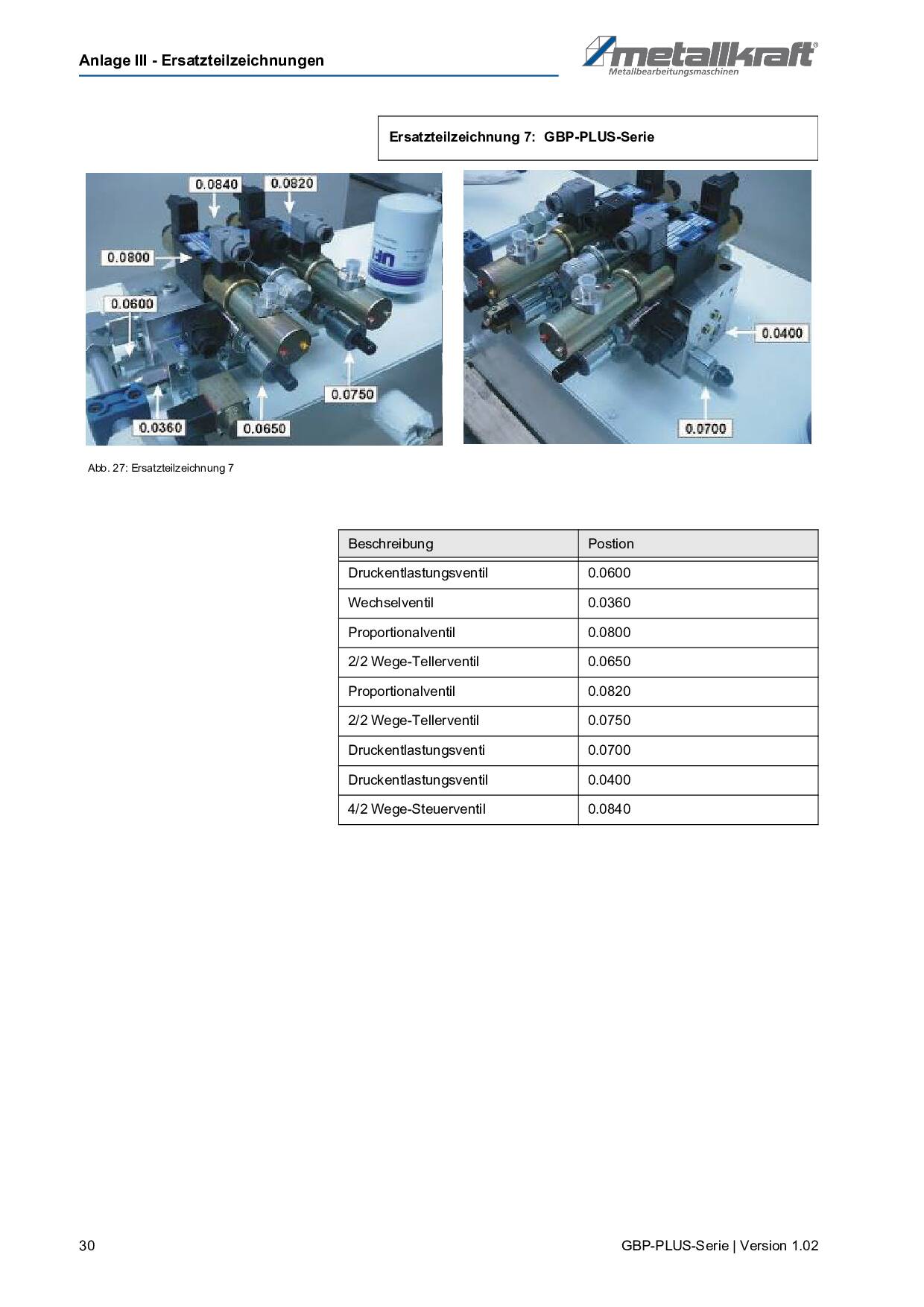

  • Composants hydrauliques de HAWE (vannes) et KCL Hydraulic (pompe)

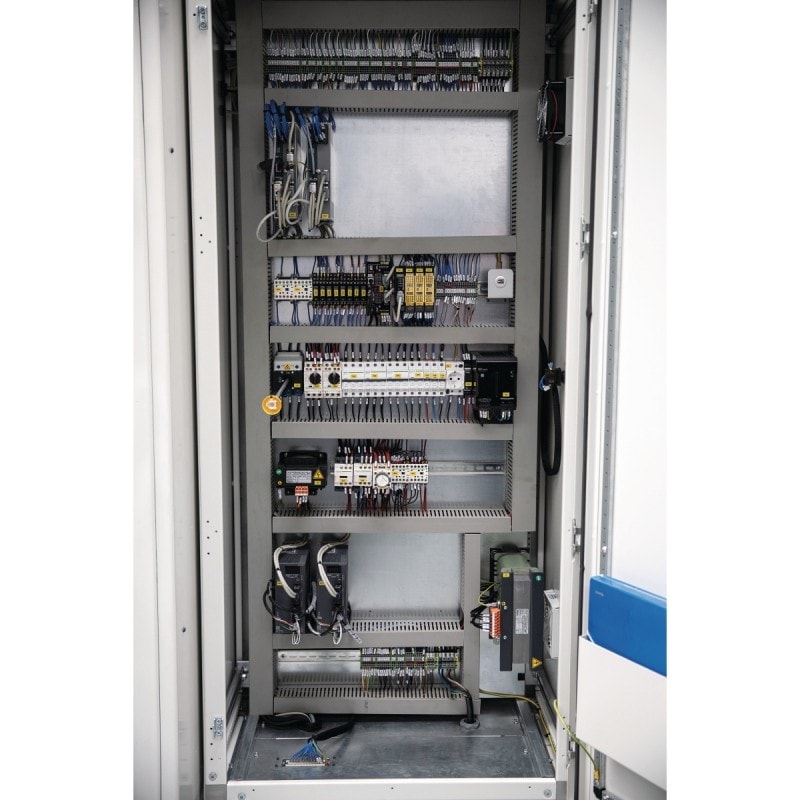

  • Composants électriques de Schneider et Mitsubishi Electric
  • Grand réservoir hydraulique pour maintenir la bonne température d'huile
  • Système hydraulique protégé par soupape de surpression
  • Moteurs d'entraînement protégés par des disjoncteurs appropriés
  • Corps de machine dans une construction soudée particulièrement lourde et sans tension
  • Portes latérales faciles à ouvrir et surveillées par des interrupteurs de sécurité
  • Protection de la zone arrière à l'aide d'un système de barrière lumineuse de REER Italie
  • Éclairage de la zone de travail au moyen d'une barre LED dans le couvercle du faisceau de presse

Accessoires spéciaux :

  • Commandes (DELEM DA-66T-2D, DELEM DA-69T-3D, Cybelec CybTouch 15, Cybelec CybTouch 19-2D, Cybelec CybTouch 19 MX-3D)
  • Butée arrière X/R/Z1/Z2 avec course X = 750 mm
  • Butée arrière X/R/Z1/Z2 + Delta X (200 mm) avec course X = 750 mm
  • Butée arrière X/X2/R1/R2/Z1/Z2 (version tour)
  • Pince à outils supérieure hydraulique WILA Pro
  • Serre-fil hydraulique WILA Pro
  • Graissage centralisé manuel
  • Graissage centralisé automatique
  • Aides à la flexion avec réglage motorisé de la hauteur - peuvent être déplacées latéralement
  • Bras de support avant supplémentaire (sans réglage de la hauteur du volant)
  • Doigt de butée arrière supplémentaire (déplaçable manuellement)
  • Zone de stationnement 1 000 mm pour les bras de support avant ou les aides à la flexion
  • Refroidisseur d'huile
  • Réchauffeur d'huile
  • Tailles spéciales sur demande
Dimensions et poids
Longueur
4200 mm
Largeur
1800 mm
Hauteur
2900 mm
Poids net (brut)
10400 kg
Données électriques
Puissance moteur
15 kW
Alimentation
400 V
Fréquence
50 Hz
Spécifications techniques
Force de pressage
135 t
Longueur de pliage
3150 mm
Passage entre montants
2600 mm
Hauteur d'installation
445 mm
Hauteur de levage
250 mm
Vitesse de cintrage
1 – 10 mm/s
Vitesse de retour
100 mm/s
Hauteur de la table
930 mm
Largeur de la table
60 mm
Nombre de supports
2
Nombre doigts de butée arrière
2
Course de la butée arrière
5 – 750 mm
Réglagle de la butée arrière
500 mm/s
Capacité du réservoir d'huile
232 l
Course rapide
160 mm/s
