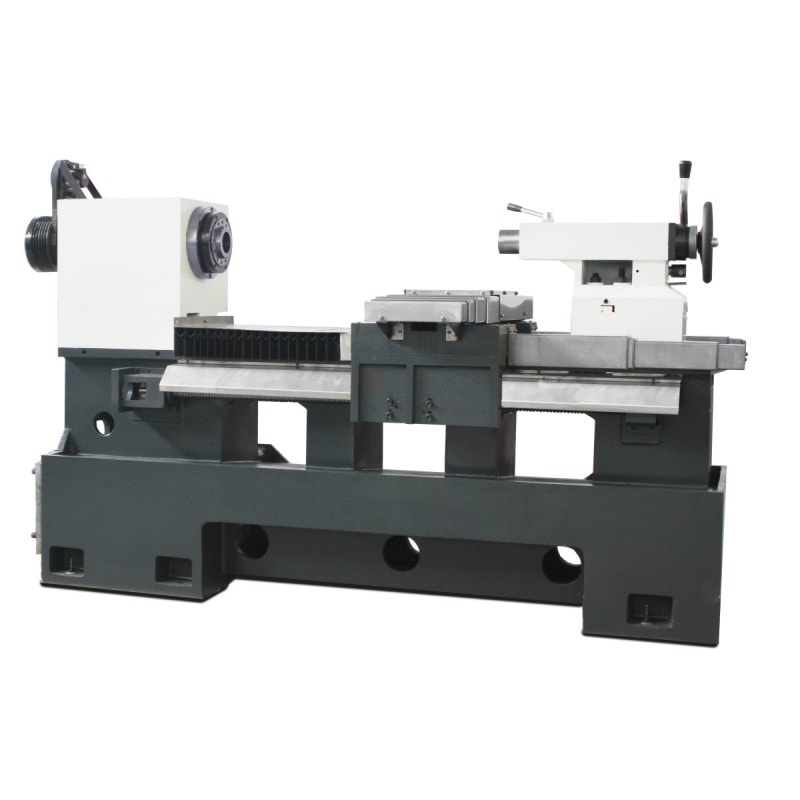

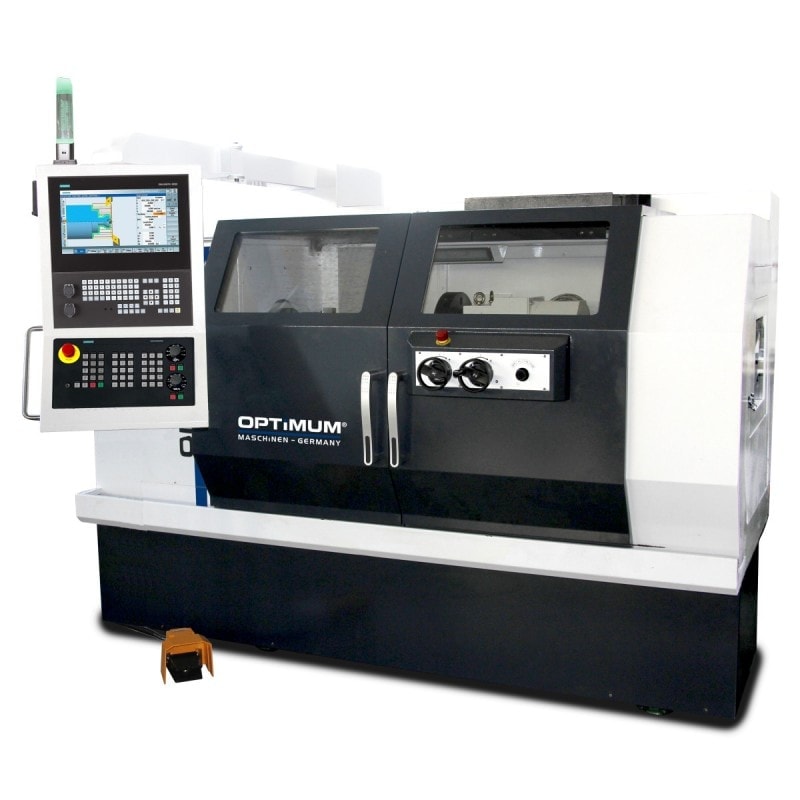

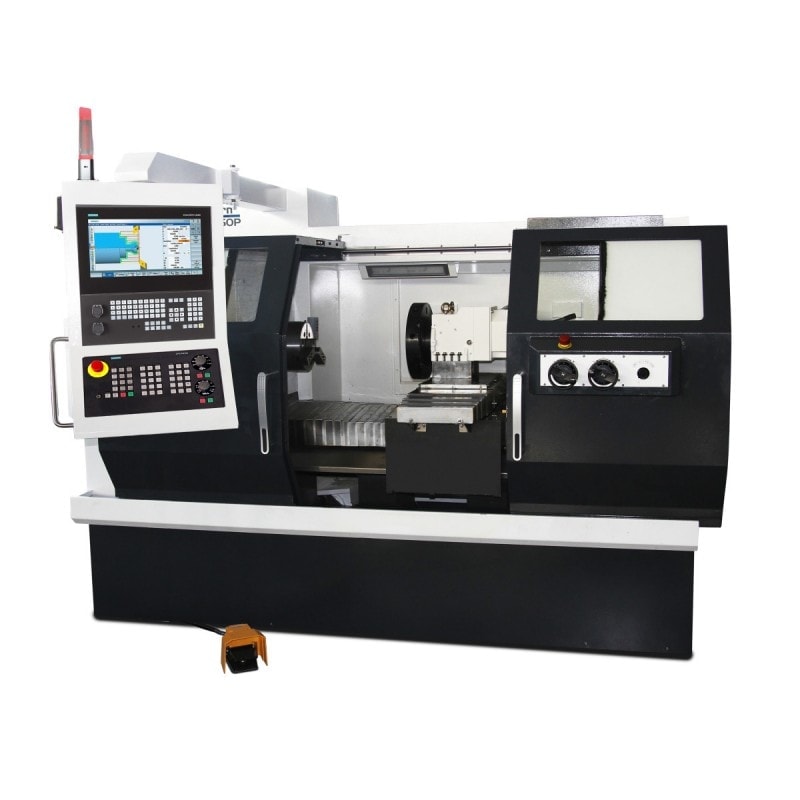

Tour à métaux à commande numérique Optimum L 50P
Nous consulter
3514340
L 50P - Tour CNC Premium Universel. Une solution complète - Des possibilités multiples. Avec COMMANDE SIEMENS SINUMERIK 828D avec PPU 290
Des experts disponibles au : 03 20 03 69 17
Commande expédiée sous 24/48h France/Belgique
Délais de livraison variable suivant le transporteur adapté à votre commande.
Paiement 100% sécurisé
Retrait gratuit possible
- Idéal pour la réalisation de petites séries
- Usinage précis
- Servomoteurs de broche et d’avance SIEMENS
- Cartérisation de série avec équipement de sécurité complet
- Haute vitesse de broche 3500 T/min. de série
- Mandrin hydraulique avec commande au pied
- Vis à billes pour des vitesses d’avance rapide sur tous les axes
- Guides linéaires sur tous les axes
- Lubrification centralisée automatique
- Changeur 8 outils servohydraulique VDI 30
- Panneau de commande pivotant
- Volants électroniques pour les axes X et Z
- Système d’arrosage avec réservoir à lubrifiant de 110 litres
- Connexion RJ45, porte USB et connexion électrique (230 V) sur le panneau de commande
- CEM (Compatibilité électromagnétique)
- Six pieds réglables
- Outil de service
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter
Panneau de commande SIEMENS SINUMERIK 808D ADVANCED
- Ports ethernet RJ45, USB 2.0 et Carte Compact Flash
- Ecran TFT couleur 10.4“
- 8 touches horizontales et 8 touches verticales permettant d‘accéder à l‘ensemble des commandes
Equipement de série :

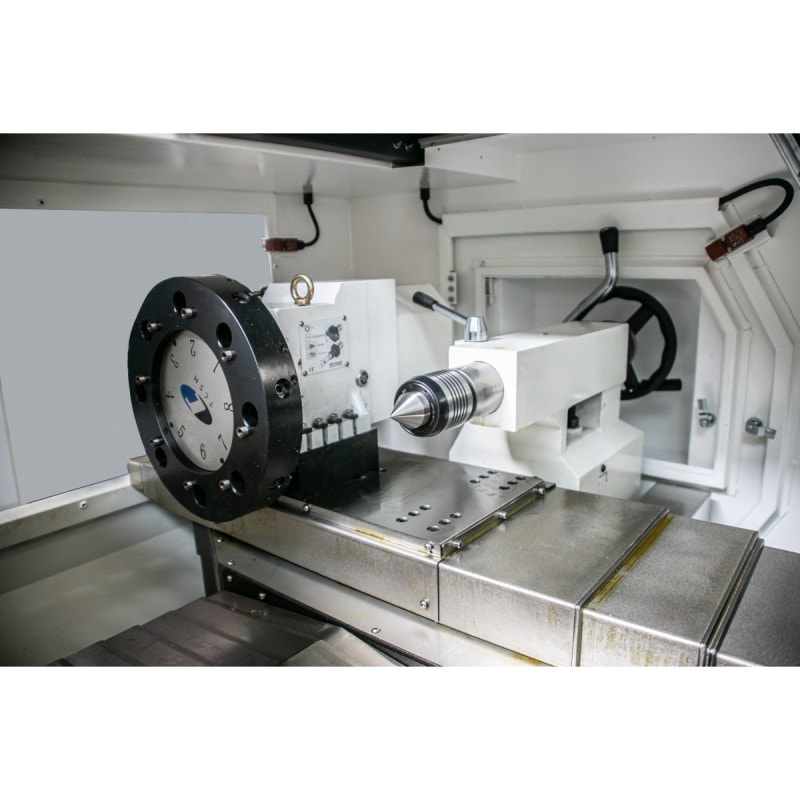

- Changeur d'outils : Changeur 8 outils servohydraulique VDI 30. Hauteur d’attachement carré max. 20 mm. Ø d’attachement barre d’alésage 32 mm

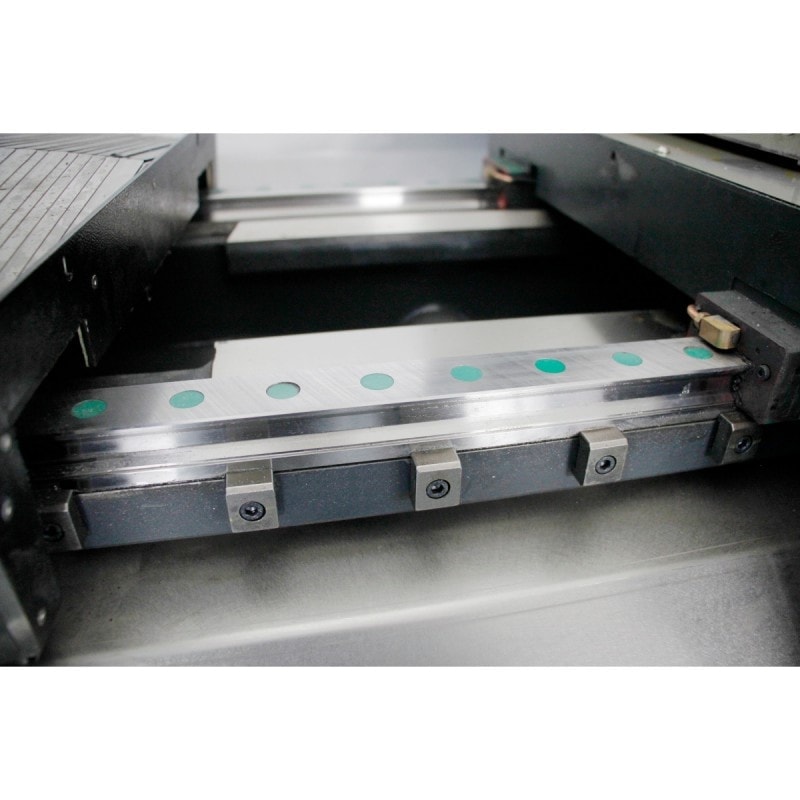

- Guide linéaire : Rigidité statique et dynamique maximale. Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

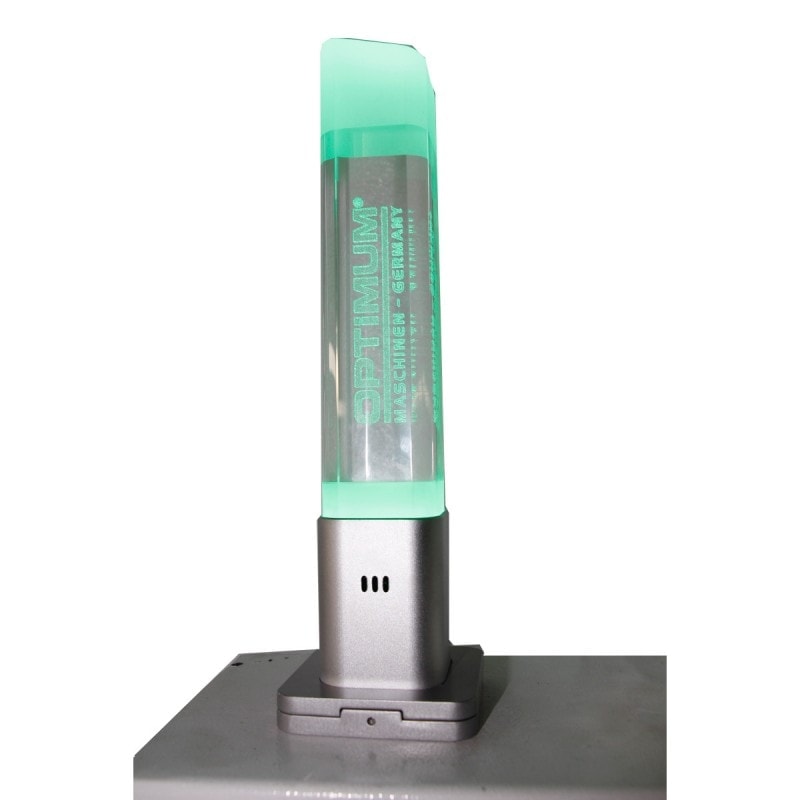

- Colonne lumineuse : Indique visuellement l'état de la machine. Longue durée de vie

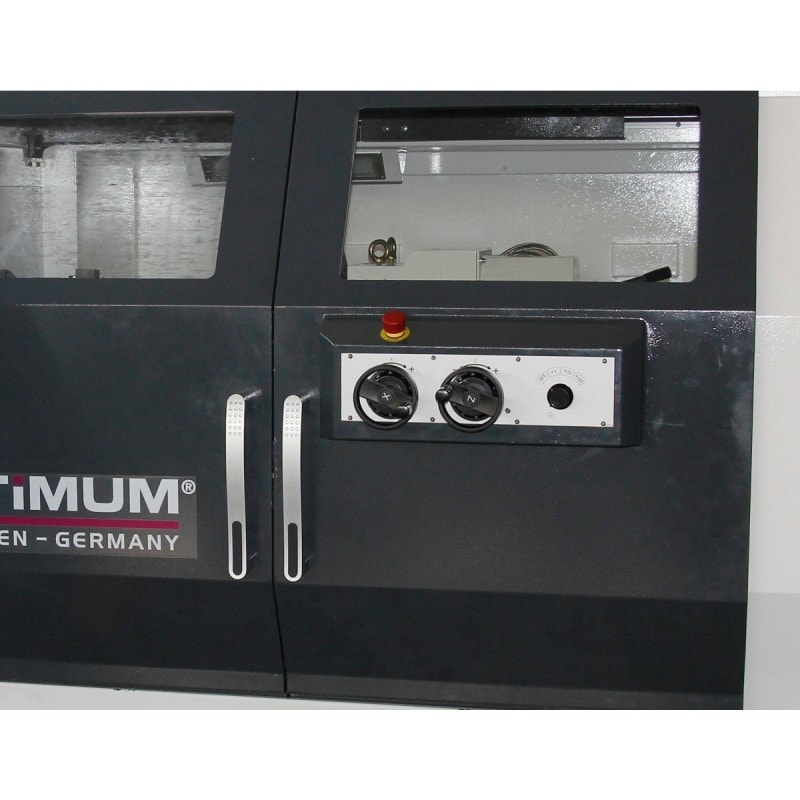

- Volants : Volant pour le déplacement manuel des axes X et Z

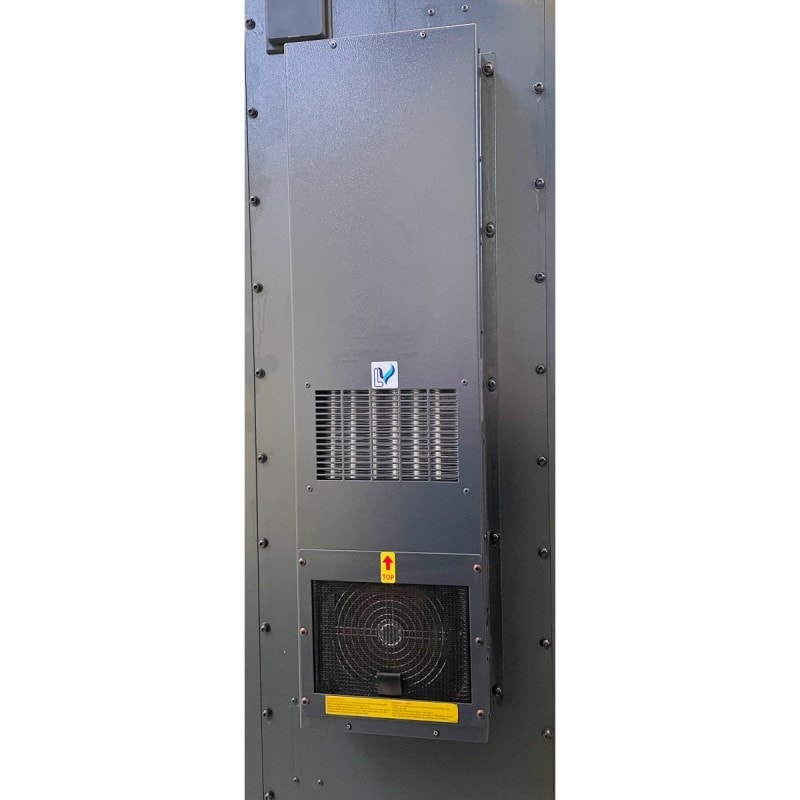

- Echangeur de chaleur : Armoire électrique fermée avec gestion intelligente du refroidissement. Température optimale, même en cas de températures extérieures élevées

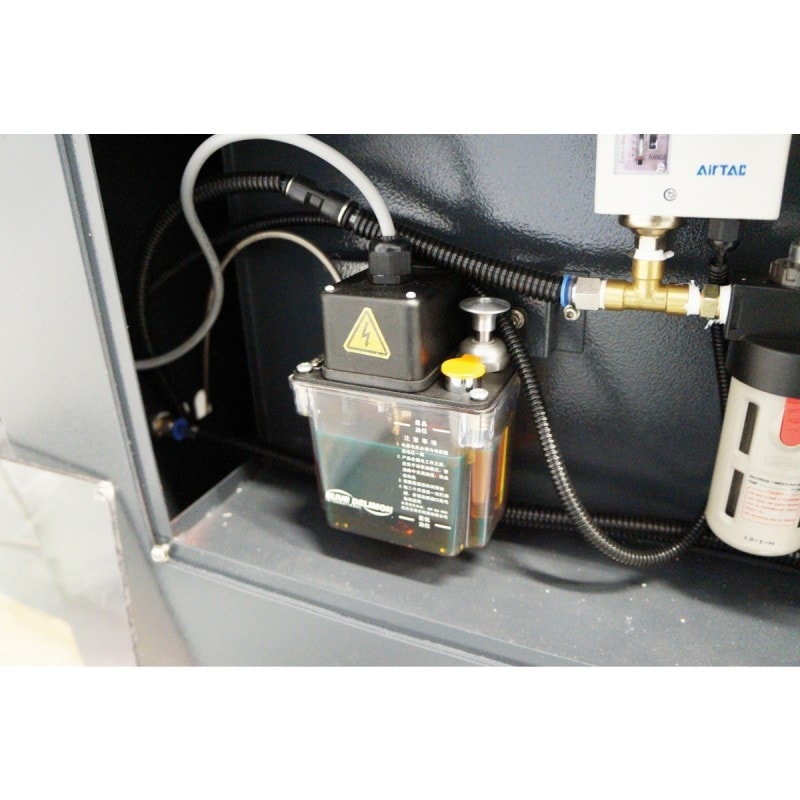

- Système de lubrification centralisée : Garantit une lubrification régulière et automatique. Les points de lubrification reliés au système de lubrification centralisée ont une durée de vie accrue

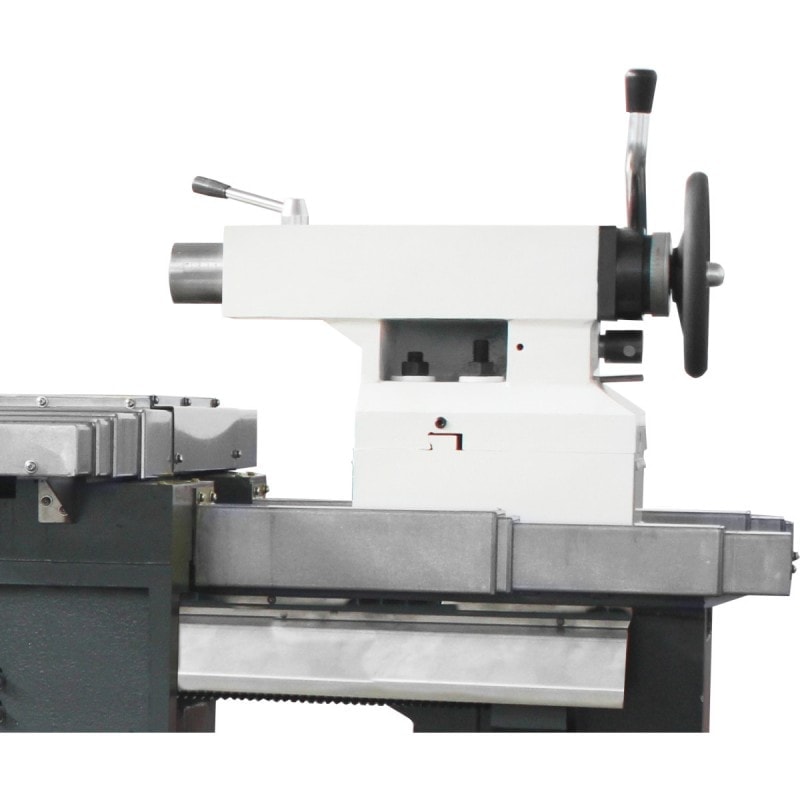

- Poupée mobile : Positionnement rapide, simple et sans outil par levier de serrage

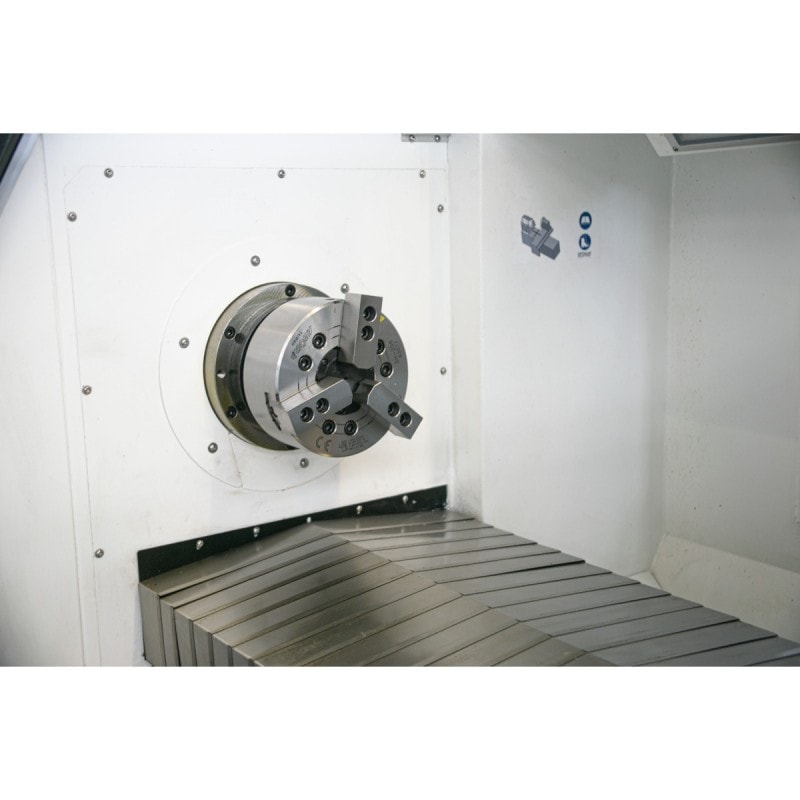

- Mandrin à trois mors : Mandrin trois mors hydraulique Ø 200 mm. Alésage Ø 52 mm. Serrage facile des pièces

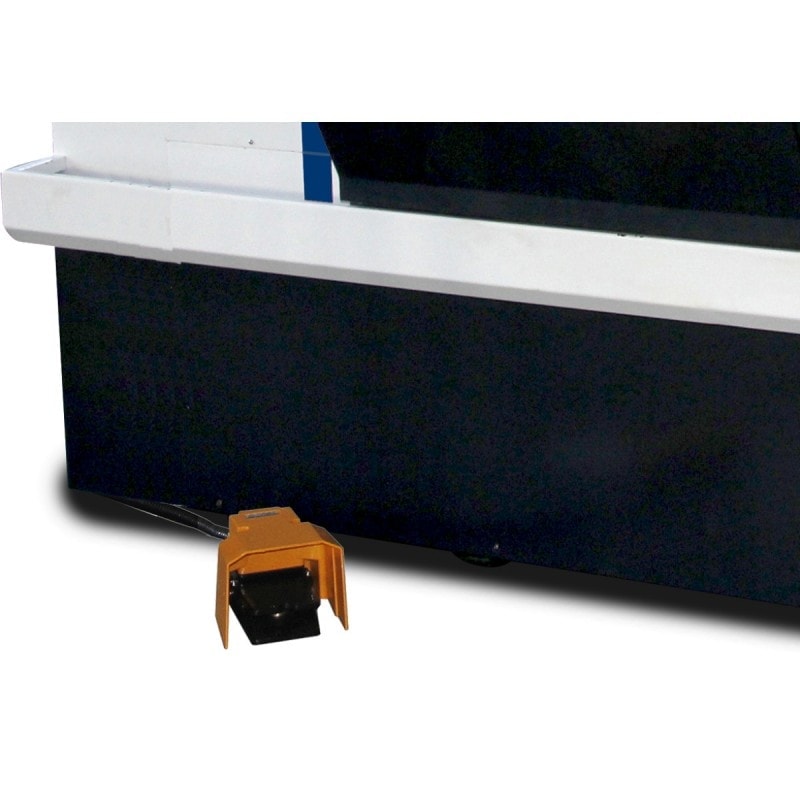

- Pédale : La pédale permet d’ouvrir et de fermer facilement et rapidement le mandrin
- Données électriques
- Fréquence
- 50 Hz
- Alimentation
- 400 V
- Caractéristiques
- Hauteur de pointes
- 245 mm
- Ø usinable au-dessus du banc
- 490 mm
- Ø usinable au-dessus du chariot
- 280 mm
- Largeur de banc
- 400 mm
- Diamètre du mandrin de tour
- 210 mm
- Longueur usinable
- 618 mm
- Attachement
- Attachement de broche
- ISO 702-1 No. 6 Form A2
- Alésage de broche
- Ø 66 mm
- Poupée mobile
- Cône Morse du fourreau
- CM 5
- Course du fourreau
- 150 mm
- Ø du fourreau
- 75 mm
- Vitesse d'alimentation
- Vitesse avance automatique X
- 15 m/min
- Vitesse avance automatique Z
- 20 m/min
- Système de lubrification par refroidissement
- Capacité du réservoir
- 110 l
- Puissance du système d'arrosage
- 1 kW
- Précision de fraisage
- Précision de la répétabilité
- ±0.005 mm
- Précision du positionnement
- ±0.005 mm
- Broche verticale
- Motorisation de broche(Mode S1)
- 9 kW
- Motorisation (Mode S6 à 30%)
- 15.8 kW
- Couple moteur (Mode S6 à 30%)
- 95 Nm
- Couple du moteur
- 57 Nm
- Couple du moteur
- Couple moteur de l'axe X
- 6 Nm
- Couple moteur de l'axe Z
- 11 Nm
- Moteur
- Couple de la broche
- 95 Nm
- Système hydraulique
- Puissance de la pompe hydraulique
- 2,2 kW
- Capacité du réservoir hydraulique
- 50 l
- Données de la machine
- Alésage de mandrin
- Ø 52 mm
- Course
- Course axe X
- 300 mm
- Course axe Z
- 800 mm
- Changeurs d'outils
- Type de changeur d'outils
- Hydraulique Servo. VDI 30
- Nombre d'emplacements d'outils du changeur d'outils
- 8
- Hauteur x largeur de l'attachement carré max.
- 20 mm
- Diamètre d’attachement barre d’alésage max.
- 32 mm
- Système de contrôle
- Mémoire CNC
- 5 MB
- Temps de changement de bloc
- 2 ms
- Anticipation (Look ahead)
- 100
- Logiciel système Sinumerik 828D (option d'usine)
- SW 26x
- Nombre d'outils
- 256

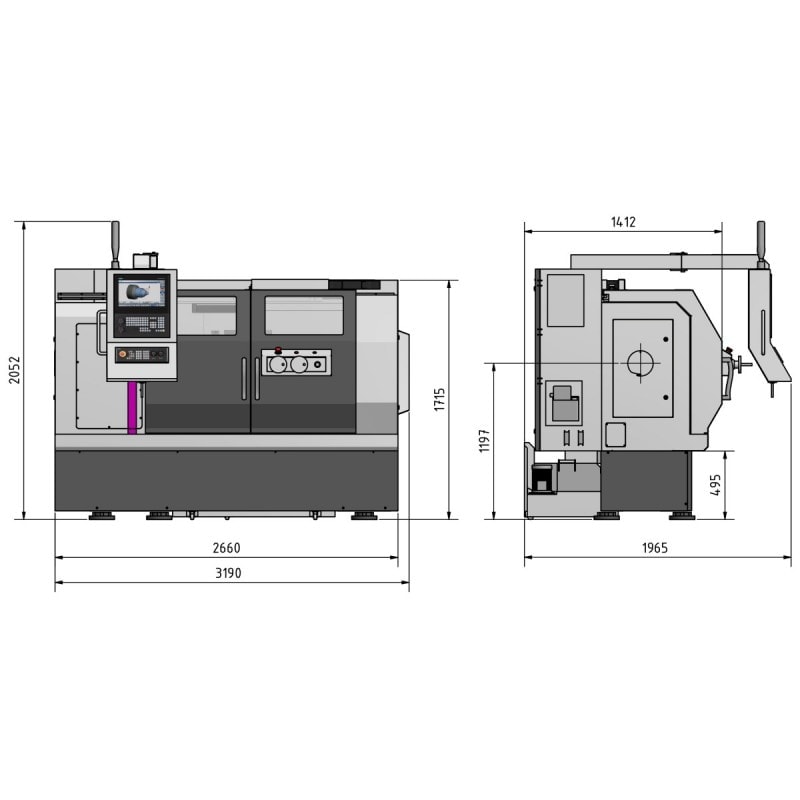

- Dimensions et poids
- Longueur
- 3190 mm
- Largeur
- 1965 mm
- Hauteur
- 2052 mm
- Poids net (brut)
- 4500 kg

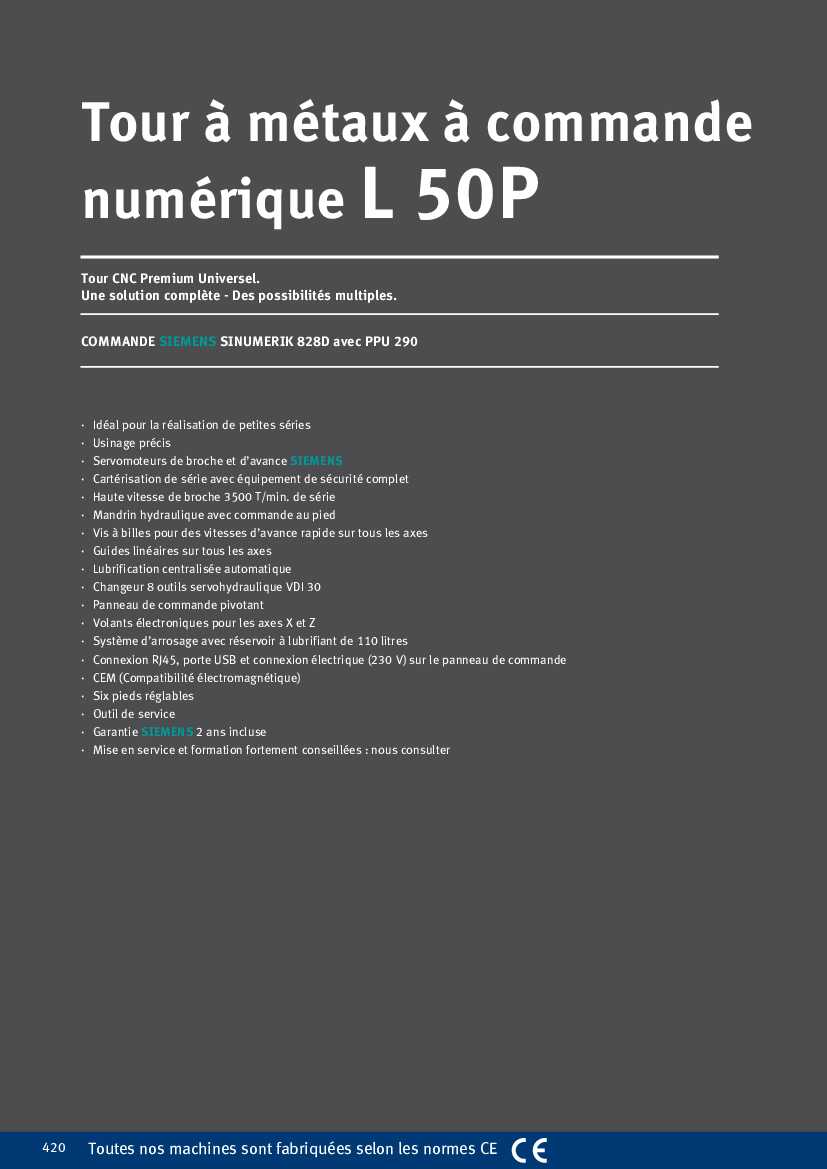

3514340FT2023Accessoires liés
