Tour à métaux   Optimum TM 4010
Tour à métaux   Optimum TM 4010
Tour à métaux   Optimum TM 4010
Tour à métaux   Optimum TM 4010

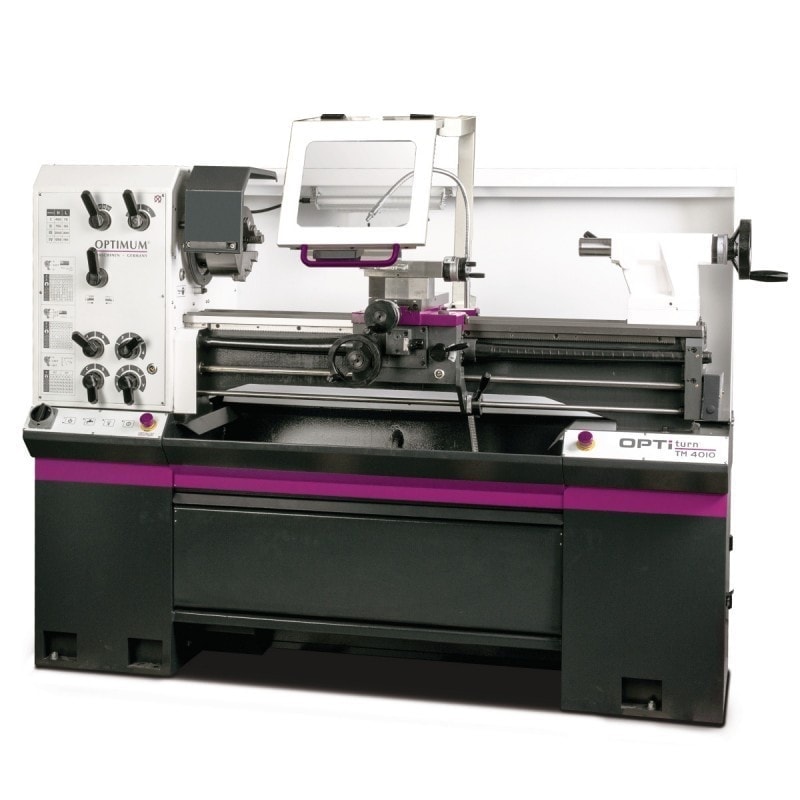

Tour à métaux Optimum TM 4010

7 490,00 € HT
8 899,00 € HT
Hors livraison
3403040

Tour de mécanicien entièrement équipé avec boite de vitesse et boite d’avances mécaniques.



Des experts disponibles au : 03 20 03 69 17

  Livraison 48/72h

Partout en France et Belgique avec transporteur spécialisé



Paiement 100% sécurisé



Retrait gratuit possible

  • Guidage de l'axe Z trempé et rectifié
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1-5)
  • Glissières usinées avec précision
  • Verniers ajustables avec graduations 0.04 / 0.02 mm
  • Glissières précises avec système de rattrapage des jeux
  • Orientation du chariot supérieur ± 90° pour le tournage conique
  • Décalage de la poupée mobile pour le tournage conique long
  • Equipé d’une tourelle à changement rapide de série et d’un porte-outil 20 x 100 type D
  • Précision de concentricité du nez de broche <0.015 mm
  • Lubrification de la broche par bain d’huile

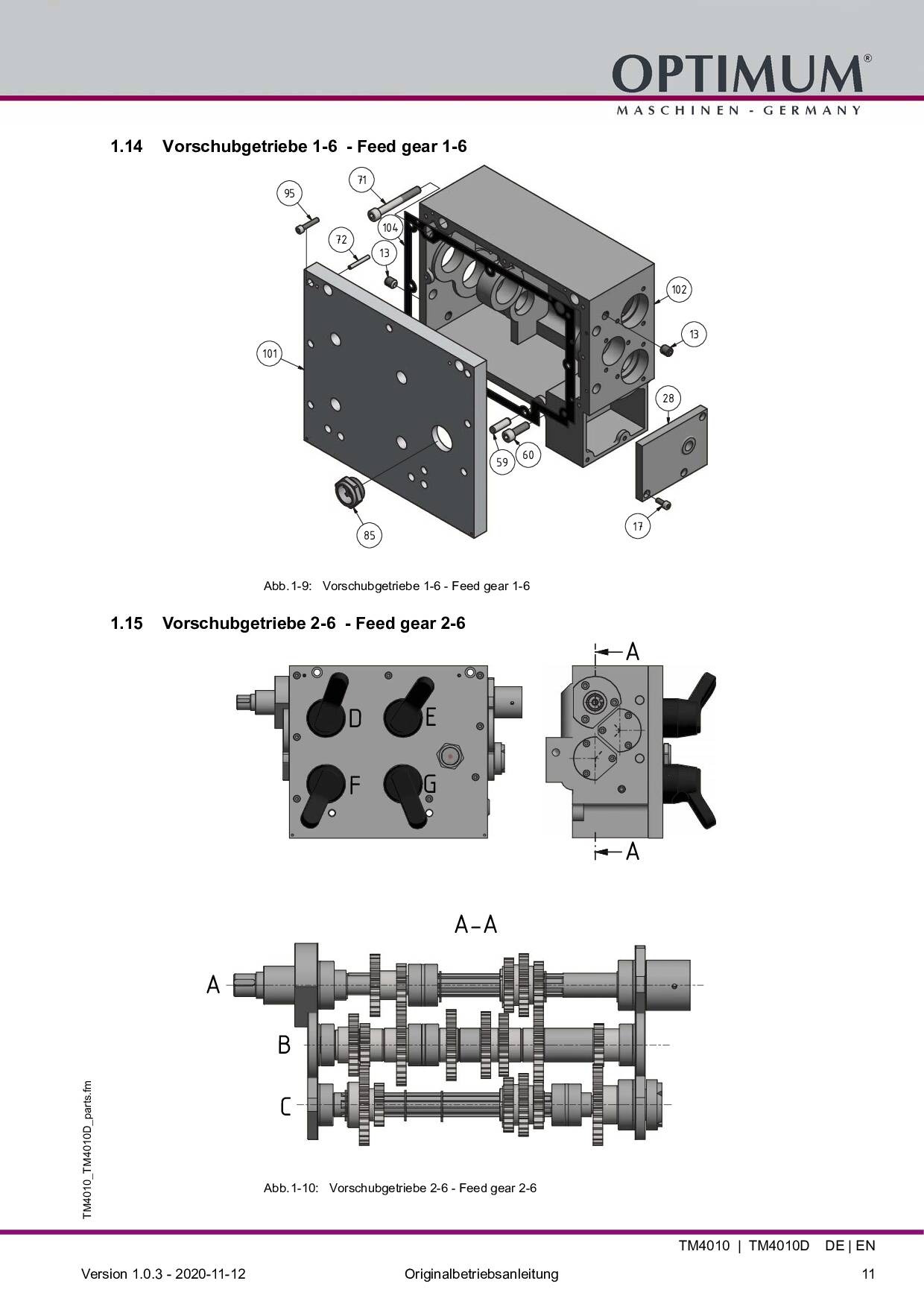

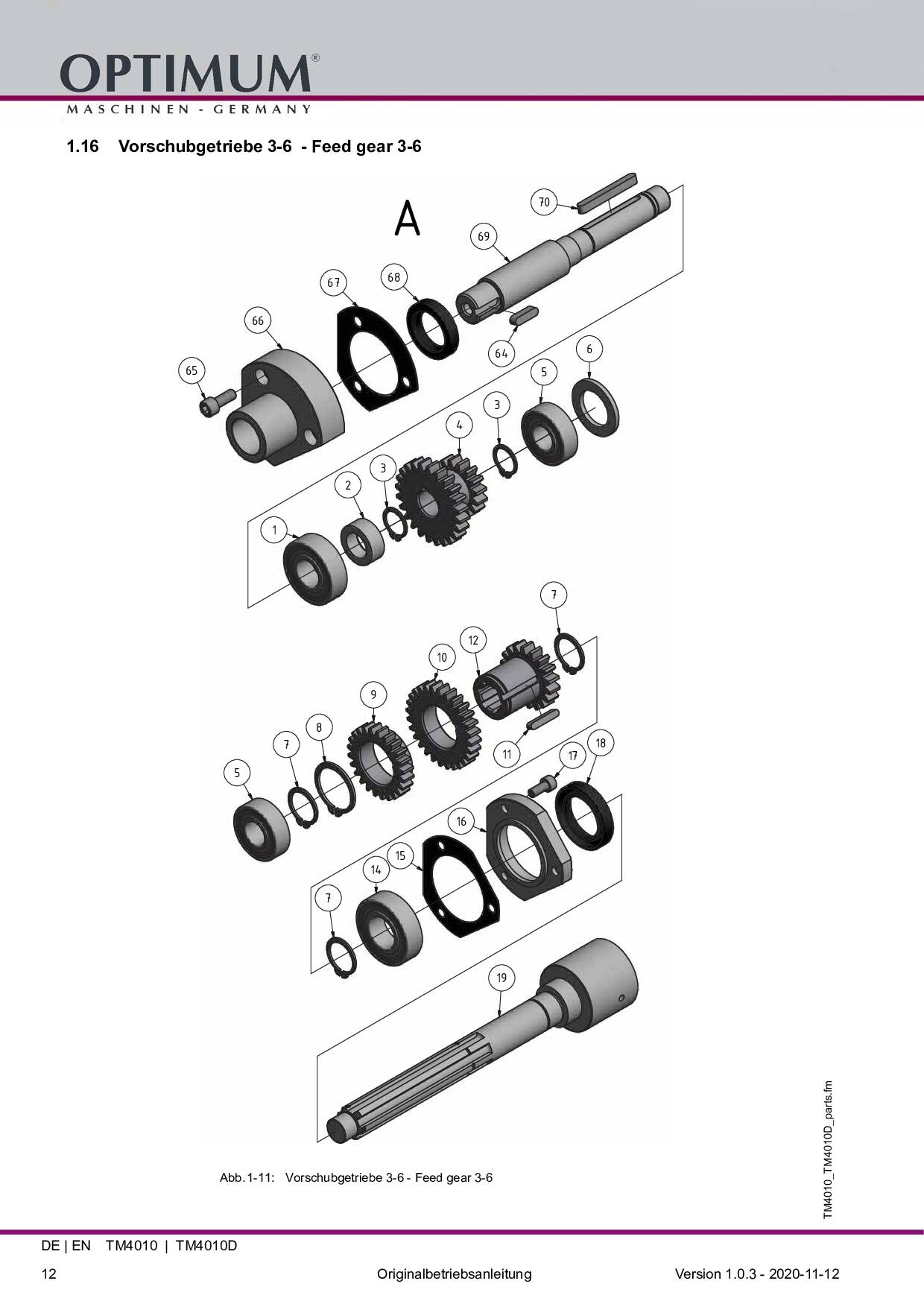

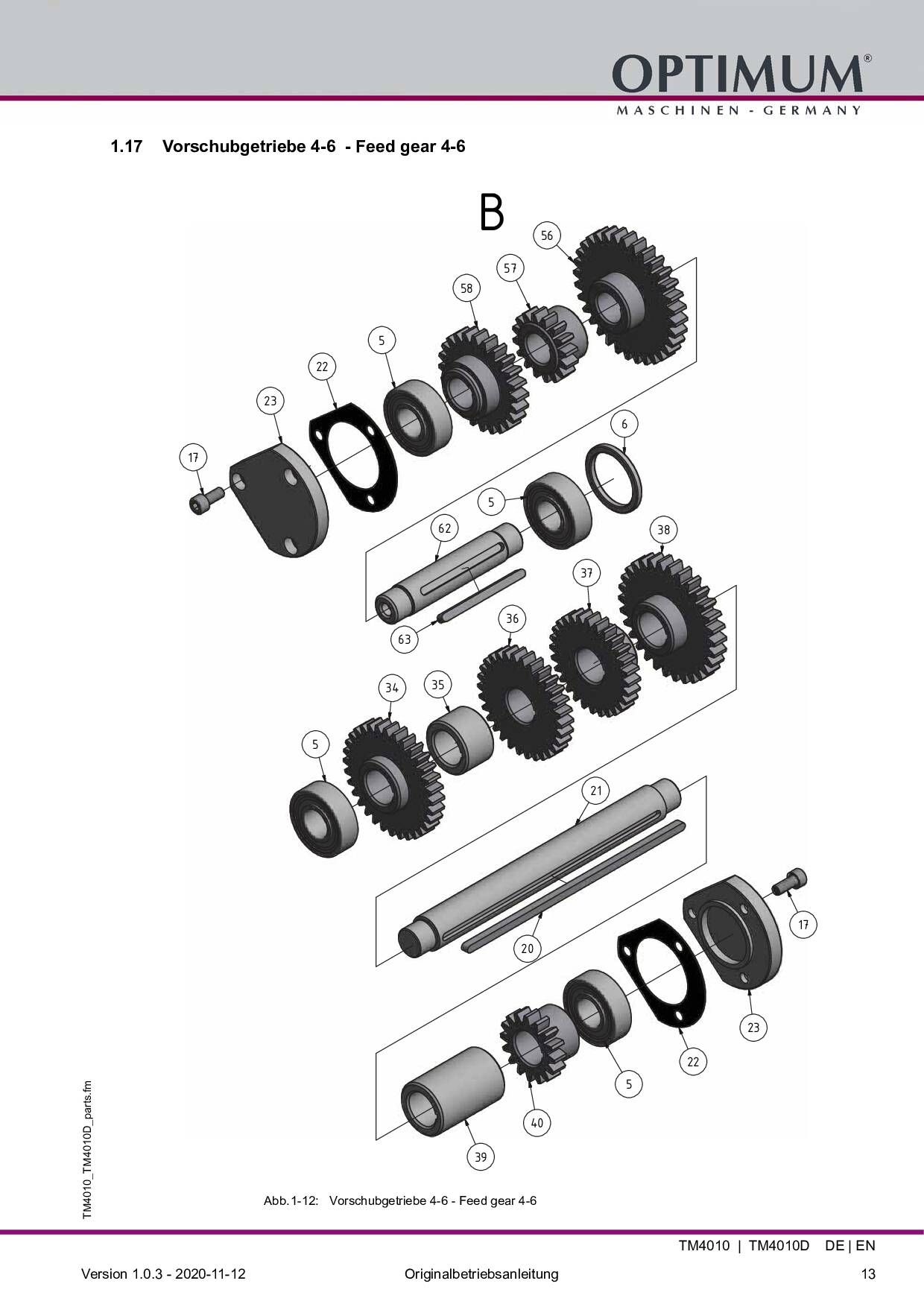

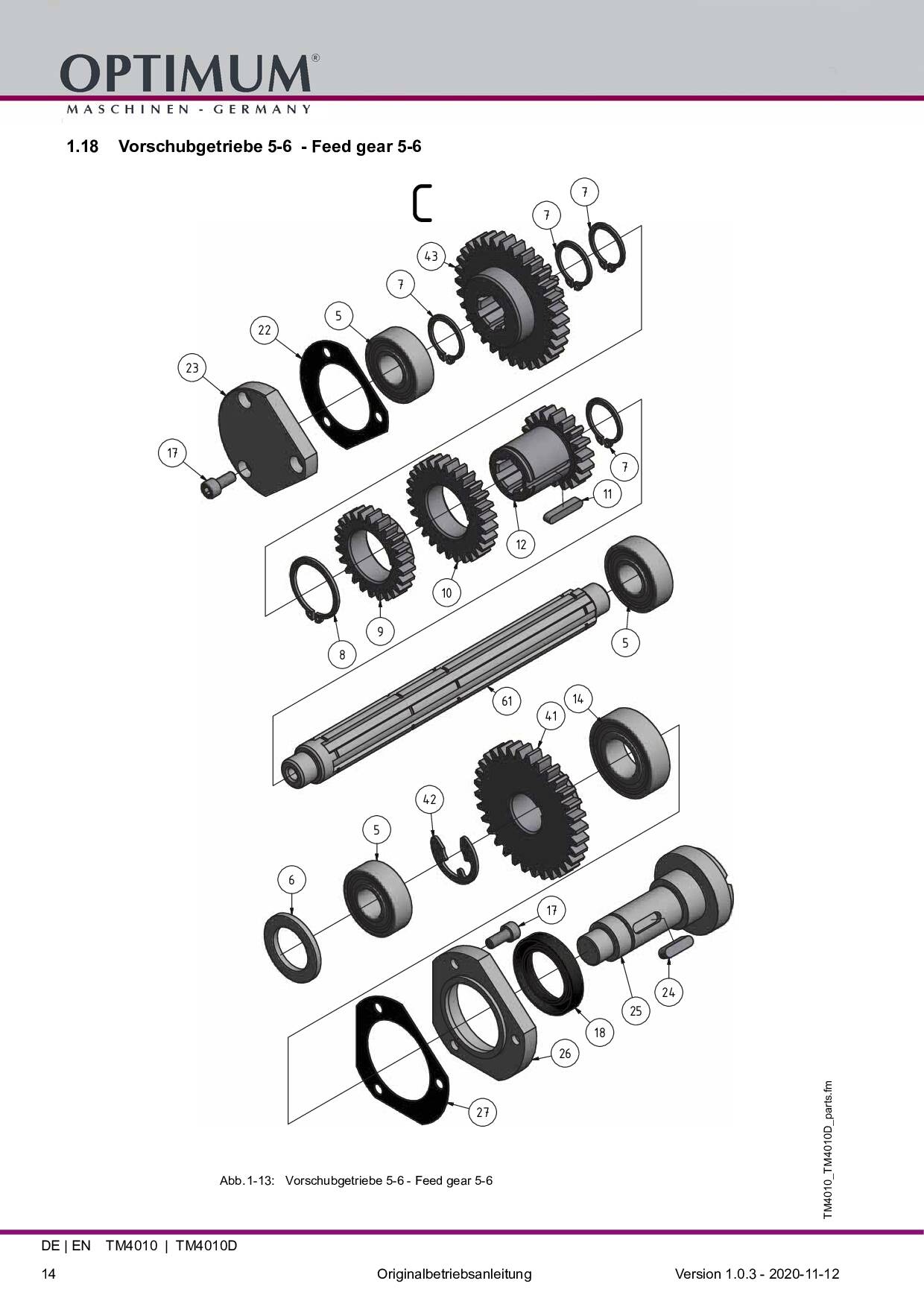

  • Boite d’avance souple, pignons trempés et rectifiés

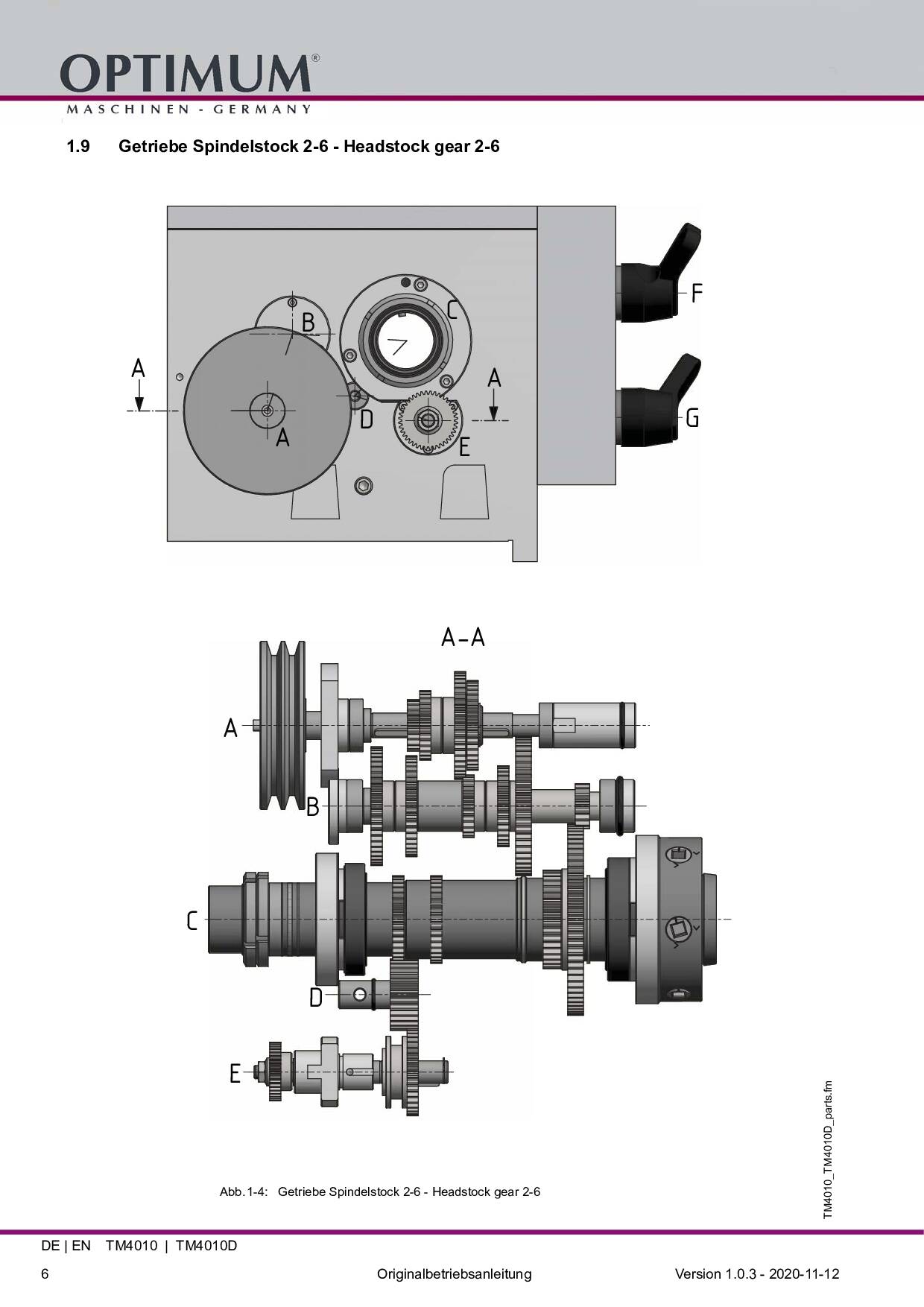

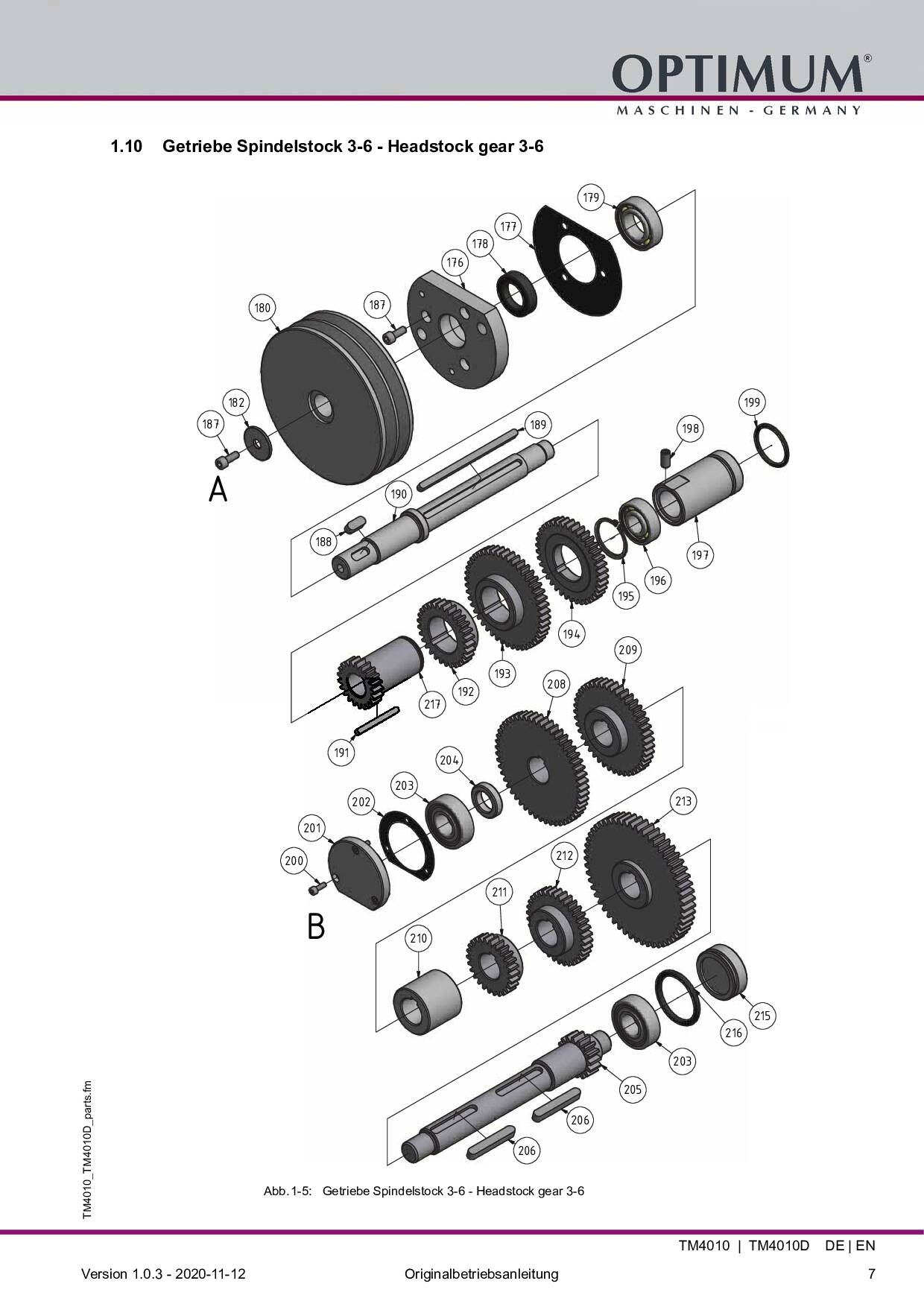

  • Boite de vitesse avec engrenages et arbres trempés et rectifiés, fonctionnant dans un bain d'huile avec roulements de précision
  • Volants débrayables de sécurité sur les axes X et Z, testés selon EN 23125

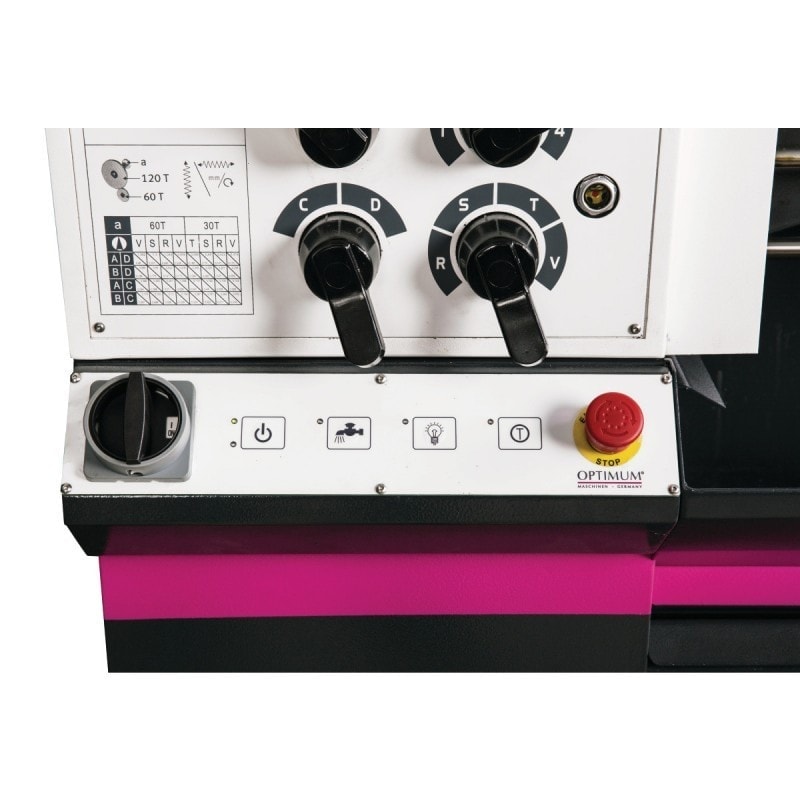

  • Inversion droite / gauche du sens de rotation de la broche avec commande au tablier

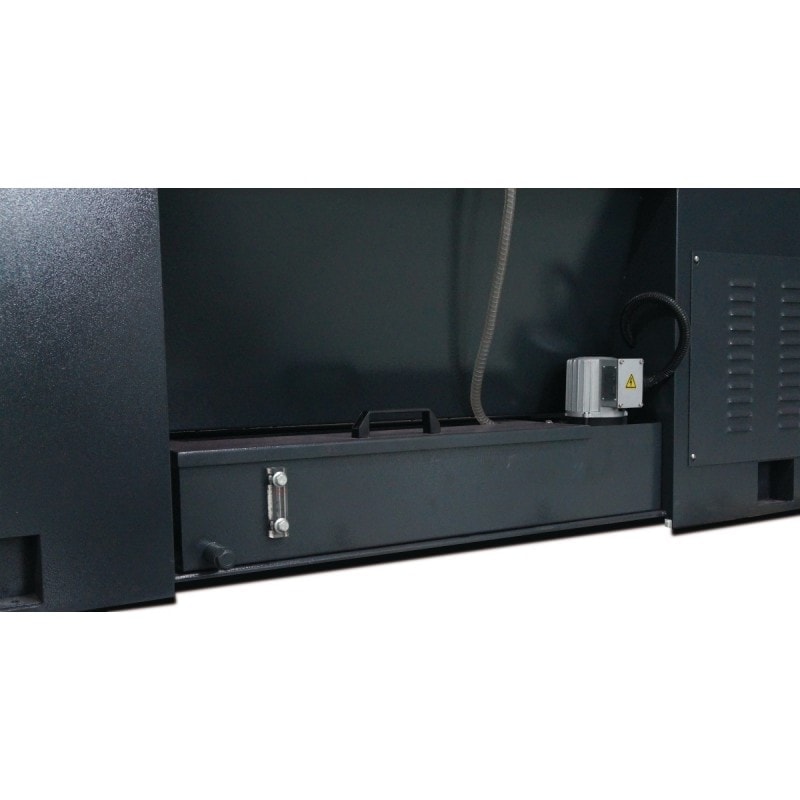

  • Unité d’arrosage amovible avec affichage du niveau pour faciliter le remplissage
  • Leviers de commutation testés en fonction du cycle de vie EN ISO13849
  • Lampe de travail LED
  • Frein électromagnétique
  • Mandrin trois mors concentriques Camlock D1-5 inclus de série
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés



Accessoires de série

  • Mandrin de tour 3 mors concentriques Ø 200 mm, Camlock Nr. 5
  • Tourelle à changement rapide, porte-outil SHW 3-E
  • Lunette fixe 7-102 mm, passage Ø 7 à 102 mm
  • Lunette à suivre 10 - 60 mm, passage Ø 10 à 60 mm
  • Douille de réduction CM 6 / CM 4
  • Pointe fixe CM 4
  • Clefs de service
Données électriques
Puissance moteur
2,2 kW
Fréquence
50 Hz
Alimentation
400 V
Caractéristiques
Hauteur de pointes
200 mm
Distance entre-pointes
1000 mm
Ø usinable au-dessus du banc
400 mm
Ø usinable au-dessus du chariot
250 mm
Explication diamètre d'oscillation au-dessus du chariot transversal
Veuillez noter que lors de l'installation de mandrins ou de plateaux de tournage tiers pour obtenir le diamètre de tournage techniquement possible spécifié, des modifications de l'opérateur sont nécessaires.
Système de lubrification par refroidissement
Puissance du système d'arrosage
100 W
Vitesse
Nombre de vitesses
8
Vitesse de broche
70 – 2000 T/min.
Attachement
Attachement de broche
Camlock DIN ISO 702-2 No.5
Alésage de broche
Ø 53 mm
Cône morse de la broche
CM 6
Section d‘outils
SWH 3-E
Poupée mobile
Cône Morse du fourreau
CM 4
Course du fourreau
110 mm
Déplacements / Filetages
Filetages métriques
0,4 – 7 mm/T
Nombre de pas métriques
32
Filets au pouces (TPI)
56 – 4 TPI
Nombre de pas (Filets au pouces)
31
Course
Course du chariot supérieur
98 mm
Course du chariot transversal
185 mm
Course du chariot longitudinal
850 mm
Alimentation
Avances longitudinales
0,014 – 0,38 mm/tour
Avances transversales
0,052 – 1,392 mm/tour
Nombre d'avances transversales
32
Nombre d'avances longitudinales
26
Connexions électriques
Puissance totale
3,0 kW
Dimensions et poids
Largeur
780 mm
Longueur
1935 mm
Poids net (brut)
765 kg
