Tour à métaux Optimum TM 4010D Optimum

  • Prix réduit

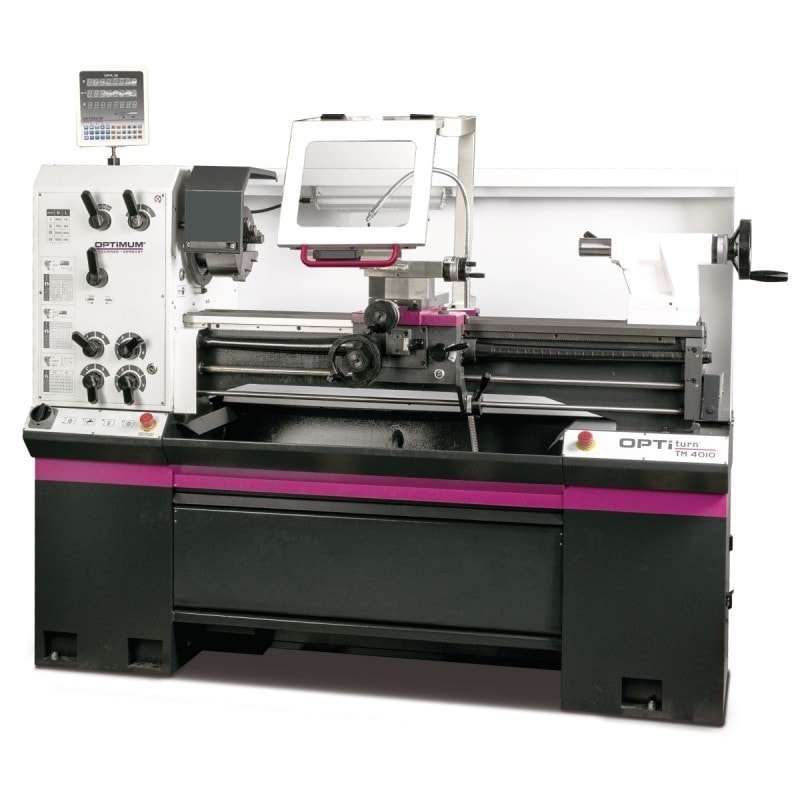

Tour à métaux  Optimum TM 4010D
Tour à métaux  Optimum TM 4010D
Tour à métaux  Optimum TM 4010D
9 590,00 €HT
8 990,00 €
HT
3403045
Ajouter les frais de port

8 990,00€HT 630.000000

Quantité

  • Retrait gratuit au showroom (Bondues)
  • Livré sous 48/72h
  • Paiement 100% sécurisé
  • Des experts disponibles au : 03 20 03 69 17

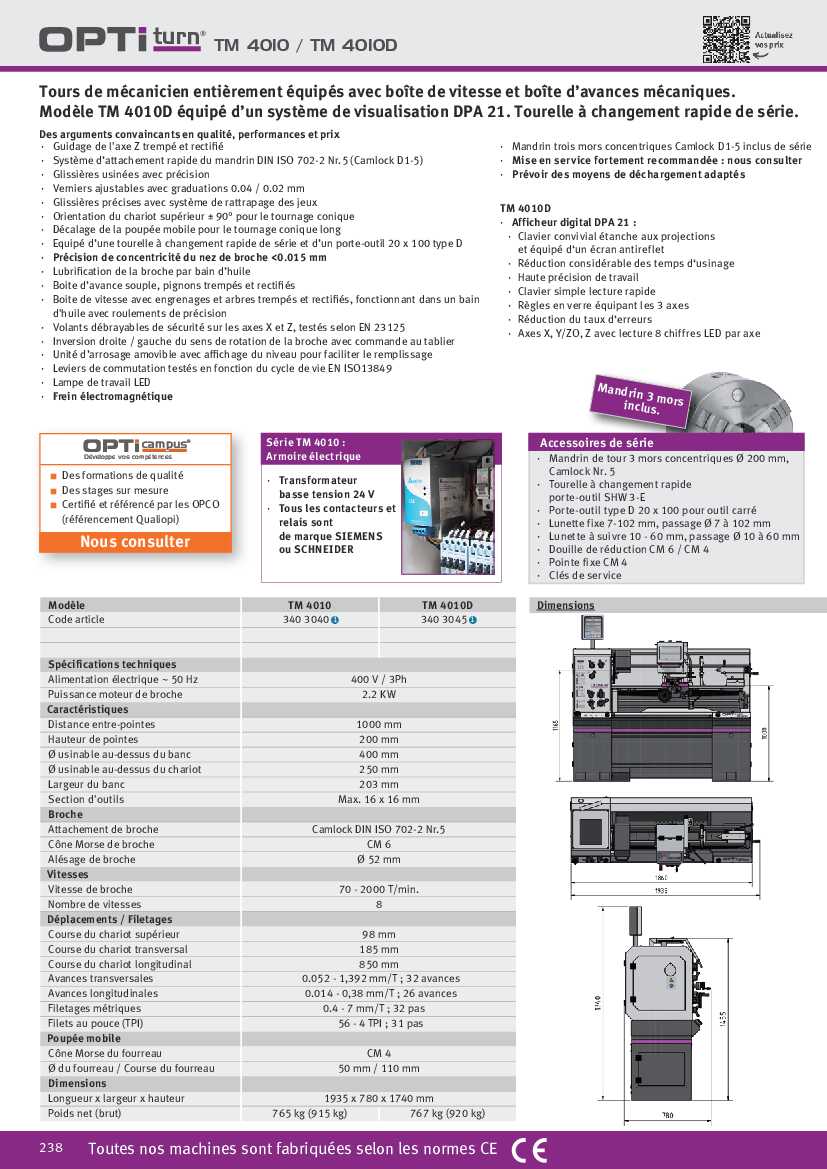

Imprimer la fiche technique

Tour de mécanicien entièrement équipé avec boite de vitesse et boite d’avances mécaniques.Il est équipé d’un système de visualisation DPA 21.

  • Guidage de l'axe Z trempé et rectifié
  • Système d’attachement rapide du mandrin DIN ISO 702-2 Nr.5 (Camlock D1-5)
  • Glissière usinée avec précision
  • Verniers ajustables avec graduations 0.04 / 0.02 mm
  • Glissières précises avec système de rattrapage des jeux
  • Orientation du chariot supérieur ± 90°
  • Précision de concentricité du nez de broche <0.015 mm
  • Lubrification de la broche par bain d’huile
  • Boite d’avance souple, pignons trempés et rectifiés
  • Boite de vitesse avec engrenages et arbres trempés et rectifiés, fonctionnant dans un bain d'huile dans des roulements de précision
  • Volants débrayable de sécurité sur les axes X et Z, testés selon EN 23125

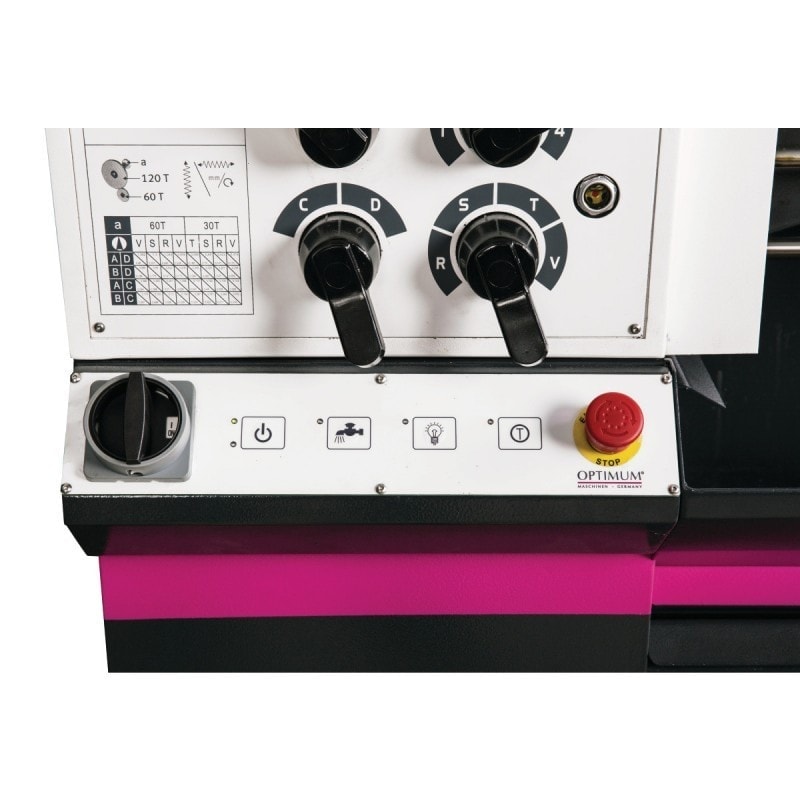

  • Inversion droite / gauche du sens de rotation de la broche avec commande au tablier

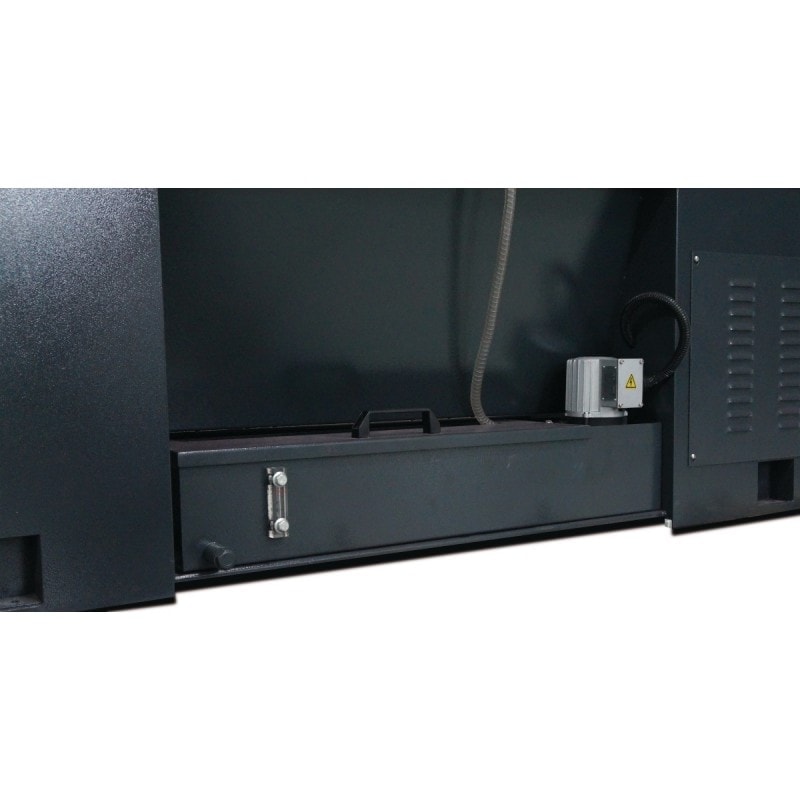

  • Unité de refroidissement amovible avec affichage du niveau pour faciliter le remplissage
  • Leviers de commutation testés en fonction du cycle de vie EN ISO13849
  • Lampe de travail LED
  • Frein électromagnétique
  • Mandrin trois mors concentriques Camlock D1-5 inclus de série
  • Mise en service fortement recommandée : nous consulter
  • Prévoir des moyens de déchargement adaptés

Afficheur digital DPA 21 :

  • Clavier convivial étanche aux projections et équipé d‘un écran antireflet
  • Réduction considérable des temps d‘usinage
  • Haute précision de travail
  • Clavier simple lecture rapide
  • Règles en verre équipant les 3 axes
  • Réduction du taux d‘erreurs
  • Axes X, Y/ZO, Z avec lecture 8 chiffres LED par axe

Accessoires de série

  • Mandrin de tour 3 mors concentriques
  • Ø 200 mm, Camlock Nr. 5
  • Tourelle à changement rapide
  • porte-outil SHW 3-E
  • Lunette fixe 7-102 mm
  • Lunette à suivre 10 - 60 mm
  • Douille de réduction CM 6 / CM 3
  • Pointe fixe CM 4
  • Clés de service
04 - Puissance moteur
2,2 kW / 400 V / 3 Ph - 50 Hz
10 - Hauteur de pointes
200 mm
11 - Entrepointes
1000 mm
12 - Diamètre usinable max.
400 mm (au-dessus du banc)
13 - Diamètre max. au-dessus du longitudinal
250
17 - Vitesse de broche
70 - 2000 T/min.
18 - Nombre de vitesses
8
19 - Cône Morse de broche
CM 6
20 - Attachement de broche
Camlock DIN ISO 702-2 Nr 5
21 - Alésage de broche
52 mm
22 - Course du chariot supérieur
98 mm
23 - Course du chariot transversal
185 mm
24 - Cône Morse de poupée mobile
CM 4
25 - Course du fourreau de poupée mobile
110 mm
26 - Avances longitudinales
0,014 - 0,38 mm/T. ; 26 avances
27 - Avances transversales
0,052 - 1,392 mm/T. ; 32 avances
28 - Filetage métrique
0,4 - 7 mm/T. ; 32 pas
29 - Filets au pouce
56 - 4 TPI ; 31 pas
33 - Capacité max. de la tourelle à changement rapide
25 mm
39 - Dimensions (L x l x h)
1935 x 780 x 1740 mm
41 - Poids net (brut)
500 kg ( 630 kg)
