Description
- Machine aux applications multiples : fraisage vertical et horizontal
- Equipée d’un moteur de broche verticale et d’un moteur de broche horizontal
- Transmission par boîte de vitesse mécanique
- Modèle lourd et compact en fonte méhanite haute qualité absorbant parfaitement les vibrations et garantissant une grande précision
- Descente de broche pilotée par cabestan ou par volant (descente fine)
- Panneau de commandes orientable côté droit ou gauche de la machine
- Déplacement longitudinal de la table par volant manuel ou par avance automatique, (par boîte mécanique)
- Tête inclinable à ± 45° et orientable à ± 90°
- Equipée de série d’une visualisation 3 axes DPA 21 (voir caractéristiques complètes en page 840)
- Equipée d'un système complet d’arrosage
- Un excellent rapport qualité/prix
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Mandrin de perçage à clé Ø 3 - 16 mm / B18
- Arbre de porte-mandrin ISO 40 / B18
- Douille ISO 40 / CM 3
- Douille ISO 40 / CM 2
- Arbre porte-fraise Ø 22 mm
- Arbre porte-fraise Ø 27 mm
- Tirant horizontal et vertical
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3336090 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 40 DIN 2080 |
| Attachement de broche horizontale | ISO 40 DIN 2080 |
| Capacité de fraisage dans l'acier (S235JR) - Intensif -max. | 25 mm |
| Capacité de fraisage en bout | 25 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 30 mm |
| Capacité de surfaçage max. | 100 mm |
| Col de cygne | 220 – 550 mm |
| Col de cygne (broche horizontale) | 35 – 370 mm |
| Course automatique Axe X | 680 mm |
| Course automatique Axe Z | 360 mm |
| Course manuelle axe X | 750 mm |
| Course de broche | 120 mm |
| Course manuelle Axe Y | 230 mm |
| Descente automatique de la broche verticale | 0,008 - 0,25 (3 niveaux) mm/tour automatique |
| Diamètre fourreau de broche | 90 mm |
| Dimensions rainures en "T" de la table | 14 mm |
| Distance max. broche - table | 420 mm |
| Distance min. broche - table | 60 mm |
| Entraxe des rainures en "T" | 50 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | ± 45 ° |
| Largeur de table croisée | 280 mm |
| Longueur de table croisée | 1270 mm |
| Nombre de rainures en "T" de la table | 4 |
| Nombre de vitesses de broche horizontale | 9 |
| Nombre de vitesses de broche | 8 |
| Plage de vitesse de la broche horizontale | 40 – 1300 T/min. |
| Plage de vitesses de broche | 90 – 2000 T/min. |
| Poids admissible sur la table - max. | 150 kg |
| Puissance électrique du moteur de broche horizontale | 2,2 kW |
| Puissance électrique du moteur de broche veticale | 2,2 kW |
| Puissance électrique totale de la machine | 5 kW |
| Puissance moteur du système d'arrosage | 40 W |
| Tirant de broche verticale | M16 |
Dimensions et poids
| Poids net | 1300 kg |
| Hauteur | 2160 mm |
| Largeur | 1310 mm |
| Longueur | 1650 mm |
Documentation technique

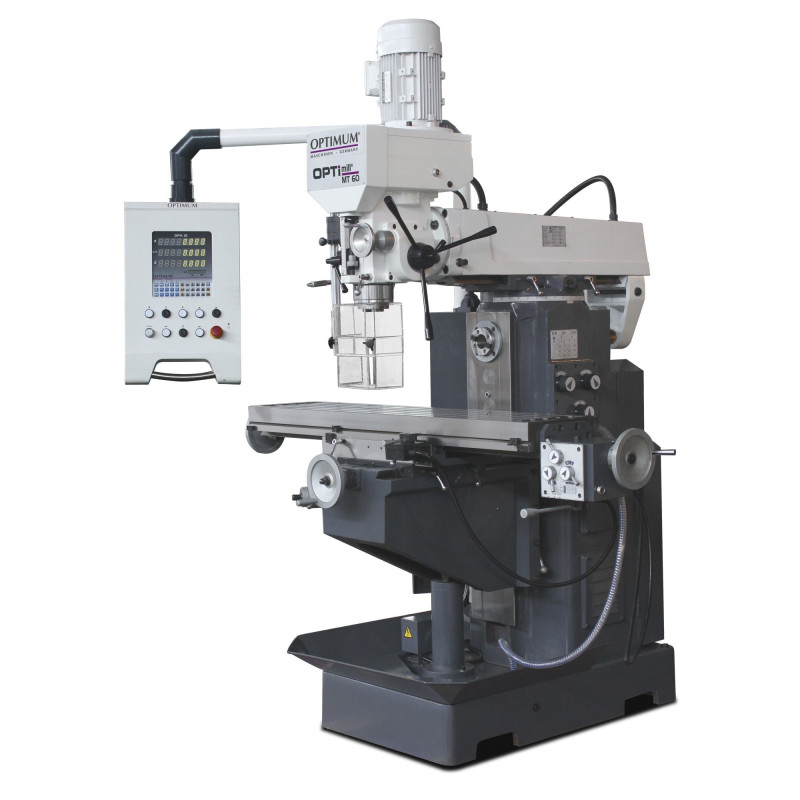

Fraiseuse universelle Optimum MT 60
Référence : 3336090
16449,00 €
