Description
- Tour de précision massif et robuste
- Banc massif, glissières trempées par induction et rectifiées avec précision
- Vis-mère des chariots transversal et supérieur trempées et rectifiées avec rattrapage des jeux
- Sectionneur verrouillable, dispositif de protection thermique du moteur et dispositif d’arrêt d‘urgence
- Haut niveau de protection contre les projections de copeaux : cartérisation arrière très enveloppante et cartérisation du tablier de grande dimension
- Très large gamme de vitesses d’avances et de filetages
- Bâti machine à haute capacité d‘absorption des vibrations lors des usinages
- Bac à copeaux amovible
- Commutateur CW/CCW à deux canaux approuvé conformément à la norme EN 23125
- Commutateurs testés en fonction du cycle de vie EN ISO 13849
- Grande puissance de la motorisation permettant des couples élevés à la broche
- Lampe de travail LED pour un parfait éclairage de l’espace de travail
- Chaîne porte-câbles pour un parfait guidage des câbles et une protection optimale
- Vis-mère et barre d’avances cartérisées pour une totale sécurité
- Volants débrayables de sécurité sur les axes X et Z
- Carter de tablier coulissant avec afficheur digital de position et pilotage de l’arrosage et de l’éclairage intégrés
- Décalage de la poupée mobile ± 10 mm pour le tournage conique long
- Buse d’arrosage indépendantes du bâti pour un arrosage aisé et précis
- Equipé d’une tourelle à changement rapide SWH5-B et d’un porte-outil 25 x 120 type D pour outil carré 20 mm
- Equipé de série d’une visualisation digitale DPA 32 et règles en verre
- Alimentation basse tension 24 Volts
- Jeu de pignons optionnel pour réaliser des pas impériaux : nous consulter
- Une machine haute qualité qui conserve sa valeur dans le temps
- Nota : Sur la vitesse 2 et la position B, l‘avance automatique n‘est pas active
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
- Mandrin BISON 3 mors Camlock Ø 200 mm + flange de fixation
- Lunette fixe Ø 10 à 130 mm
- Lunette à suivre Ø 10 à 100 mm
- Lampe de travail LED
- Douille de réduction CM 3 / CM 6
- Pointe fixe CM 3
- Tourelle à changement rapide 5-B
- Porte-outil 25 120 type D
- Butée de position
- Kit de pignons d’avance pour filets métriques
- Clés de service
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3432242SET |
| Alésage de broche | 52 mm Ø 52 mm |
| Alimentation électrique | 400 V |
| Attachement de broche | Camlock DIN ISO 702-2 No. 4 CM 6 DIN ISO 702 Nr 5 From A2 |
| Capacité max. de la tourelle | 20 mm |
| Cône Morse du fourreau de poupée mobile | CM 3 |
| Course du chariot longitudinal | 800 mm |
| Course du chariot supérieur | 112 mm |
| Course du chariot transversal | 212 mm |
| Course du fourreau de poupée mobile | 110 mm |
| Diamètre fourreau de poupée mobile | 50 mm |
| Diamètre usinable au-dessus du banc | 400 mm 400 mm (au-dessus du banc) |
| Diamètre usinable au-dessus du chariot | 245 mm |
| Diamètre usinable sous le banc rompu | 260 mm |
| Distance entre-pointes | 800 mm |
| Filetages métriques | 0.2 - 14 mm/T. 22 pas 0.2 – 14 mm/T |
| Filets au pouces (TPI) | 0.1 à 80 TPI ; 42 pas (avec pignons optionnels) 80- 1 TPI |
| Hauteur de pointe | 200 mm |
| Nombre de vitesse de broche | 16 |
| Nombre de vitesses de broche | 2 |
| Plage d'avances longitudinales | 0.0263 - 1.8416 mm/T. 48 avances |
| Plage d'avances transversales | 0.0133 - 0.9321 mm/T. 48 avances |
| Puissance moteur | 5.5 kW 5.5 kW 6 kW 400 V / 3 Ph ~ 50 Hz |
| Puissance moteur du système d'arrosage | 125 W |
| Variateur de vitesse | 50 à 3000 T/min., par Vario 50 – 3000 T/min. |
Dimensions et poids
| Dimensions (L x l x h) | 1960 x1060 x 1690 mm |
| Poids net | 1250 kg 1250 kg (1450 kg) |
| Hauteur | 1690 mm |
| Largeur | 1060 mm |
| Longueur | 1960 mm |
Documentation technique

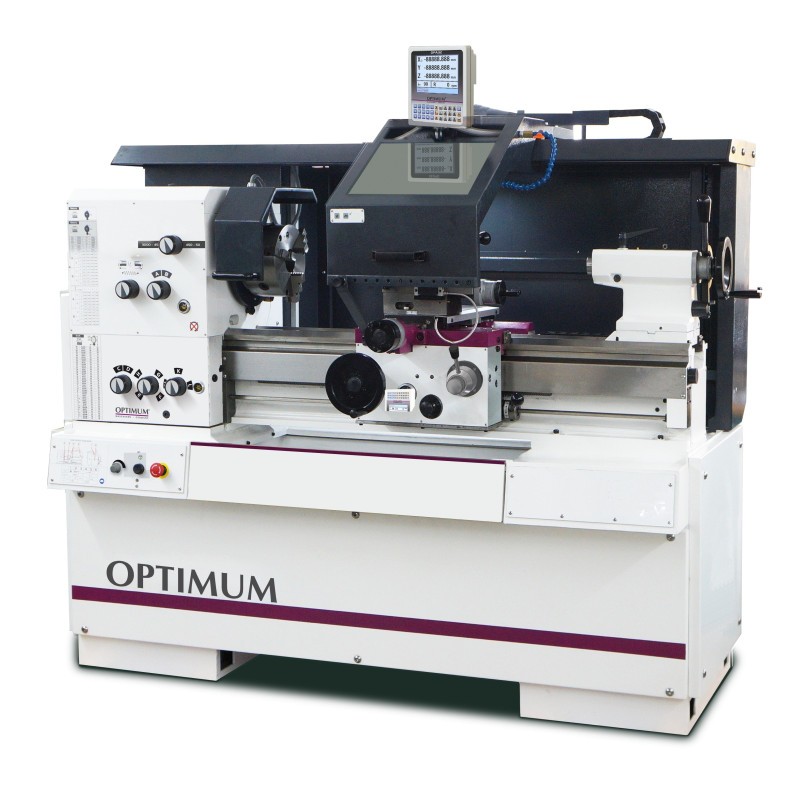

Tour à métaux Optimum TZ 4
Référence : 3432242SET
25292,84 €
HT
30351,41 €
TTC
