Description
- Machine aux applications multiples : fraisage vertical et horizontal
- Equipée d’un moteur de broche verticale et d’un moteur de broche horizontal
- Transmission par boîte de vitesse mécanique
- Modèle lourd et compact en fonte méhanite haute qualité absorbant parfaitement les vibrations et garantissant une grande précision
- Descente de broche pilotée par cabestan ou par volant (descente fine)
- Panneau de commandes orientable côté droit ou gauche de la machine
- Déplacement longitudinal de la table par volant manuel ou par avance automatique (par boîte mécanique)
- Tête inclinable à ± 45° et orientable à ± 90°
- Col de cygne de grandes dimensions, réglable de 240 à 650 mm
- Carter de table croisée dépliable et amovible
- Équipée de série d’une visualisation 3 axes, d’une lampe de travail et d’un système complet d’arrosage
- Un excellent rapport qualité/prix
- Mise en service fortement recommandée : nous consulter
- Prévoir des moyens de déchargement adaptés
Accessoires de série :
- Mandrin Ø 1 - 16 mm/B18 Arbre ISO 40 / B18
- Douille de réduction ISO40/CM3
- Douille de réduction ISO40/CM2
- Système d’arrosage
- Lampe de travail
- Système de visu digitale 3 axes
- Arbre pour train de fraises et support Ø 22 et 27 mm
Caractéristiques
| Marque | OPTIMUM |
| Référence | 3336005 |
| Alimentation électrique | 400 V |
| Attachement de broche | ISO 40 DIN 2080 |
| Attachement de broche horizontale | ISO 40 DIN 2080 |
| Capacité de fraisage dans l'acier (S235JR) - Intensif -max. | 25 mm |
| Capacité de fraisage en bout | 25 mm |
| Capacité de perçage dans l'acier (S235JR) - max. | 30 mm |
| Capacité de surfaçage max. | 100 mm |
| Col de cygne | 240 – 650 mm |
| Col de cygne (broche horizontale) | 0 – 185 mm |
| Course automatique Axe X | 500 mm |
| Course automatique Axe Z | 340 mm |
| Course manuelle axe X | 580 mm |
| Course de broche | 120 mm |
| Course manuelle Axe Y | 200 mm |
| Dimensions rainures en "T" de la table | 14 mm |
| Fréquence moteur | 50 Hz |
| Inclinaison de la tête | ± 45 ° |
| Largeur de table croisée | 240 mm |
| Longueur de table croisée | 1000 mm |
| Nombre de rainures en "T" de la table | 4 |
| Nombre de vitesses de broche horizontale | 9 |
| Nombre de vitesses de broche | 8 |
| Plage de vitesse de la broche horizontale | 60 - 1350 T/min. |
| Plage de vitesses de broche | 115 – 1750 T/min. |
| Poids admissible sur la table - max. | 160 kg |
| Puissance électrique du moteur de broche horizontale | 1,5 kW |
| Puissance électrique du moteur de broche veticale | 1.1 / 2.2 kW |
| Puissance électrique totale de la machine | 4,5 kW |
| Puissance moteur du système d'arrosage | 40 W |
| Vitesse avance automatique X | 24 – 720 mm/min. |
Dimensions et poids
| Poids net | 820 kg |
| Hauteur | 2170 mm |
| Largeur | 1090 mm |
| Longueur | 1290 mm |
Documentation technique

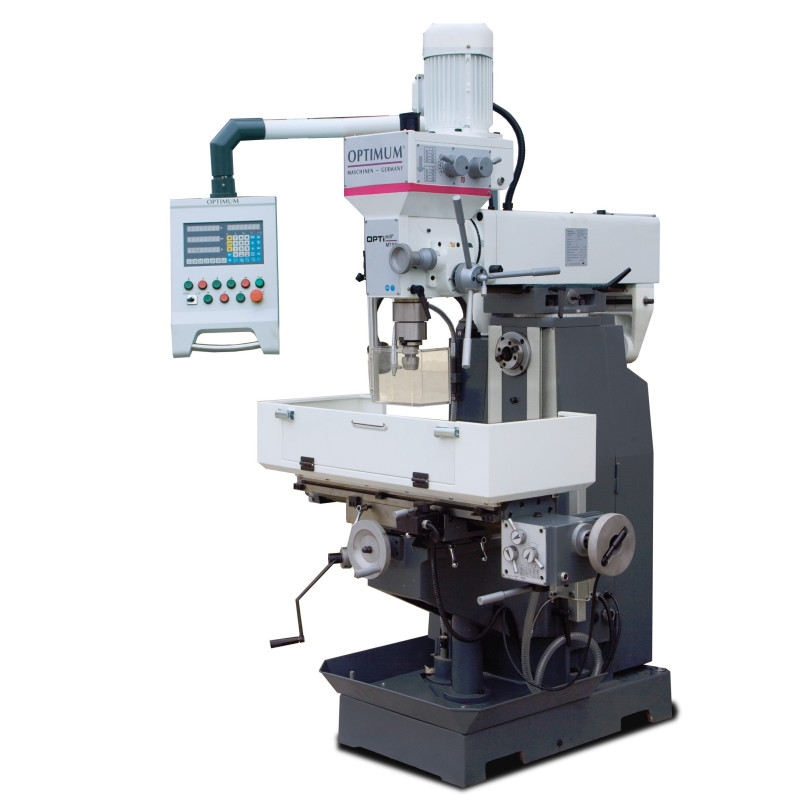

Fraiseuse universelle Optimum MT 50
Référence : 3336005
12999,00 €
HT
15598,80 €
TTC
